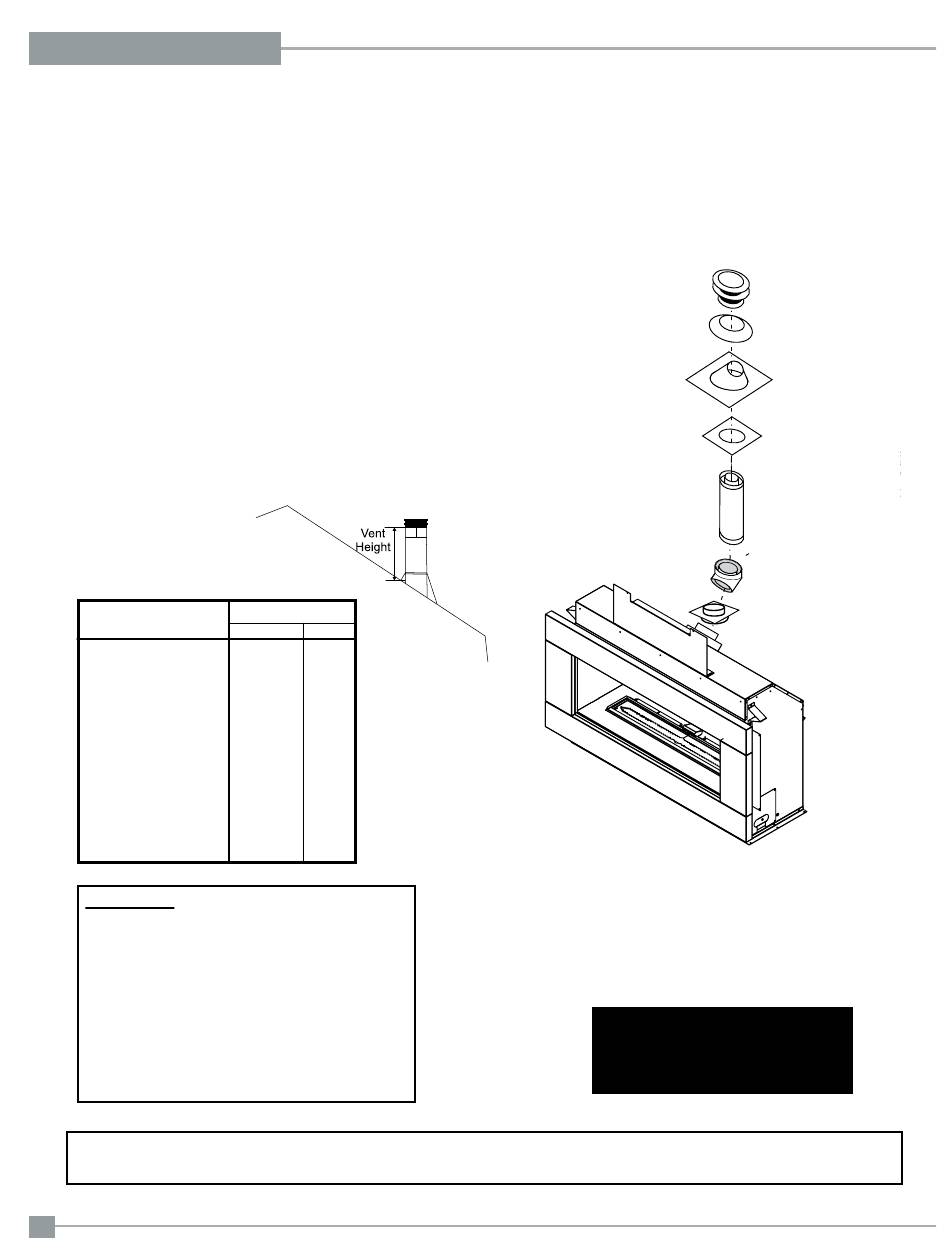

installation
les composants minimum requis pour une résiliation de
base verticales sont:
1
capuchon d'évacuation verticale
1
coude de 45
o
1
adaptateur de conduit rigide (510-994)
1
coupe-feu pour plafond
1
solin
1
collier tempête
1
longueur du conduit pour l'épaisseur du mur
(voir tableau)
les conduits installés à l'extérieur devraient être en acier galvanisé
pour mieux résister à la corrosion. ajouter des conduits jusqu'à ce
que le chapeau d'extrémité atteigne la hauteur minimale précisée au
tableau 4 ou exigée par les codes locaux. il convient de souligner
que plus la pente du toit est forte, plus cette hauteur augmente.
par ailleurs, la proximité de gros arbres ou d'autres toits peut
entraîner de grands vents et, par conséquent, des problèmes de
tirage ou de contre-tirage. il est alors possible de résoudre ces
problèmes en rallongeant la sortie.
pente du Toit
plat à 7/12
plus de 7/12 to 8/12
plus de 8/12 to 9/12
plus de 9/12 to 10/12
plus de 10/12 to 11/12
plus de 11/12 to 12/12
plus de 12/12 to 14/12
plus de 14/12 to 16/12
plus de 16/12 to 18/12
plus de 18/12 to 20/12
plus de 20/12 to 21/12
ATTENTION:
les accessoires et composants d'évacuation des
différents systèmes d'évacuation ne doivent pas être
combinés.
cet apprareil est homologué par intertek pour les
installations avec un adaptateur pour conduit rigide
conjointement avec les suivant système d'évacuation;
simpson duravent direct-Vent pro, selkirk direct-Temp,
Metal-Fab sure- seal, et icc excel Vent systems.
utilisation de ces système d'évacuation avec adaptateur
pour conduit rigide est considérée acceptable et n'affecte
pas la liste de composants de Warnock Hersey/intertek.
le Fpi astrocap
et le Fpi Riser Vent terminal sont homologués pour les installations avec les suivant systèmes d'évacuation Fpi,
Mc
direct-Vent pro, selkirk direct-Temp, Metal-Fab sure- seal, et icc excel Vent systems
products international ltd. dura-Vent® est une marque déposée de simpson dura-Vent co. inc.of simpson dura-Vent co. inc.
26
ÉVACUATION VERTICAlE
CONdUIT RIGIdE 4" X 6-5/8
Hauteur minimum du Conduit
pieds
Mètres
2
0.61
2
0.61
2
0.61
2.5
0.76
3.25
0.99
4
1.22
5
1.52
6
1.83
7
2.13
7.5
2.29
8
2.44
"
Vertical Terminal
Storm Collar
Flashing
Ceiling Firestop
Pipe Length
o
45 Elbow
Rigid Pipe Adapter
Trois vis doivent être utilisées pour fixer
le conduit rigide a l'adaptateur pour
toutes les installations n'utilisant pas le
Simpson duraVent
. astrocap
est une marque déposée de Fpi Fireplace
Mc
Regency Horizon™ HZ40E Gas Fireplace
Ho
Termi
Vinyl Siding
Standoff (Optional)
Wall Th
Adj.Pipe Length
simpson duravent
