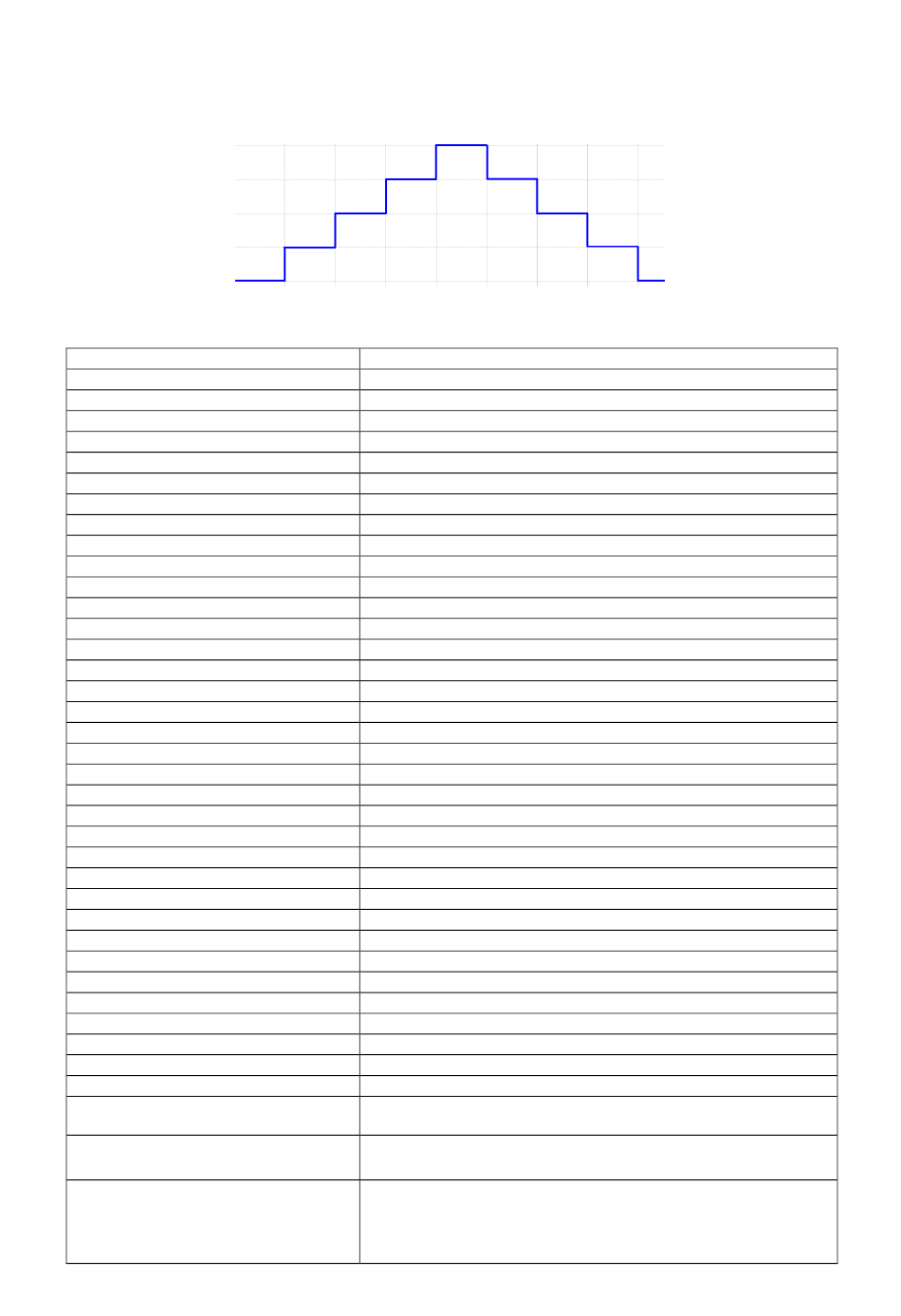

Exemple 1:
Pour reproduire la forme d'ondes ci-dessus, vous pouvez éditer le programme en suivant les instructions
suivantes:
PROG 1
PROG:CLE
PROG:REP 0
PROG:TOTA 8
PROG:STEP 1
PROG:STEP:CURR 1
PROG:STEP:VOLT 5
PROG:STEP:ONT 0.1
PROG:STEP 2
PROG:STEP:CURR 1
PROG:STEP:VOLT 10
PROG:STEP:ONT 0.1
PROG:STEP 3
PROG:STEP:CURR 1
PROG:STEP:VOLT 15
PROG:STEP:ONT 0.1
PROG:STEP 4
PROG:STEP:CURR 1
PROG:STEP:VOLT 20
PROG:STEP:ONT 0.1
PROG:STEP 5
PROG:STEP:CURR 1
PROG:STEP:VOLT 15
PROG:STEP:ONT 0.1
PROG:STEP 6
PROG:STEP:CURR 1
PROG:STEP:VOLT 10
PROG:STEP:VOLT 10
PROG:STEP:ONT 0.1
PROG:STEP 7
PROG:STEP:CURR 1
PROG:STEP:VOLT 5
PROG:STEP:ONT 0.1
PROG:STEP 8
PROG:STEP:CURR 1
PROG:STEP:VOLT 0
PROG:STEP:ONT 0.1
PROG:NEXT 0
PROG:SAV
PROG 1
PROG:RUN ON
Choisit le numéro du programme
Efface les données du programme 1
Aucune répétition(« 1 » pour répéter une fois)
Définit qu'il y a 8 pas dans le programme 1
Suivent 3 réglages pour le pas 1
Régle le courant de sortie à 1 ampère
Régle la tension de sortie à 5 volts
Temps de sortie : 0,1 secondes
Suivent 3 réglages pour le pas 2
Régle le pas 3
Régle le pas 4
Régle le pas 5
Régle le pas 6
Régle le pas 7
Régle le pas 8
Sélectionne le programme suivant lorsque le
programme 1 est terminé, 0 siginifie stop
Après écriture, utilise la commande Save pour
stocker le programme 1 dans l'appareil
Pour
exécuter
le
l'appareil, sélectionne le numéro du programme et
utilise la commande RUN ON pour exécuter ce
programme.
36
programme
stocké
dans
