Remplacer le rouleau de
serrage en droite
Version 1.1 (02/2016) fr
Traduction du mode d'emploi original
Interroll Convoyeur à bande 24-V droit / courbe
BM 8350 / BM 8360
Maintenance et réparation

Remplacer le rouleau de serrage

1
2

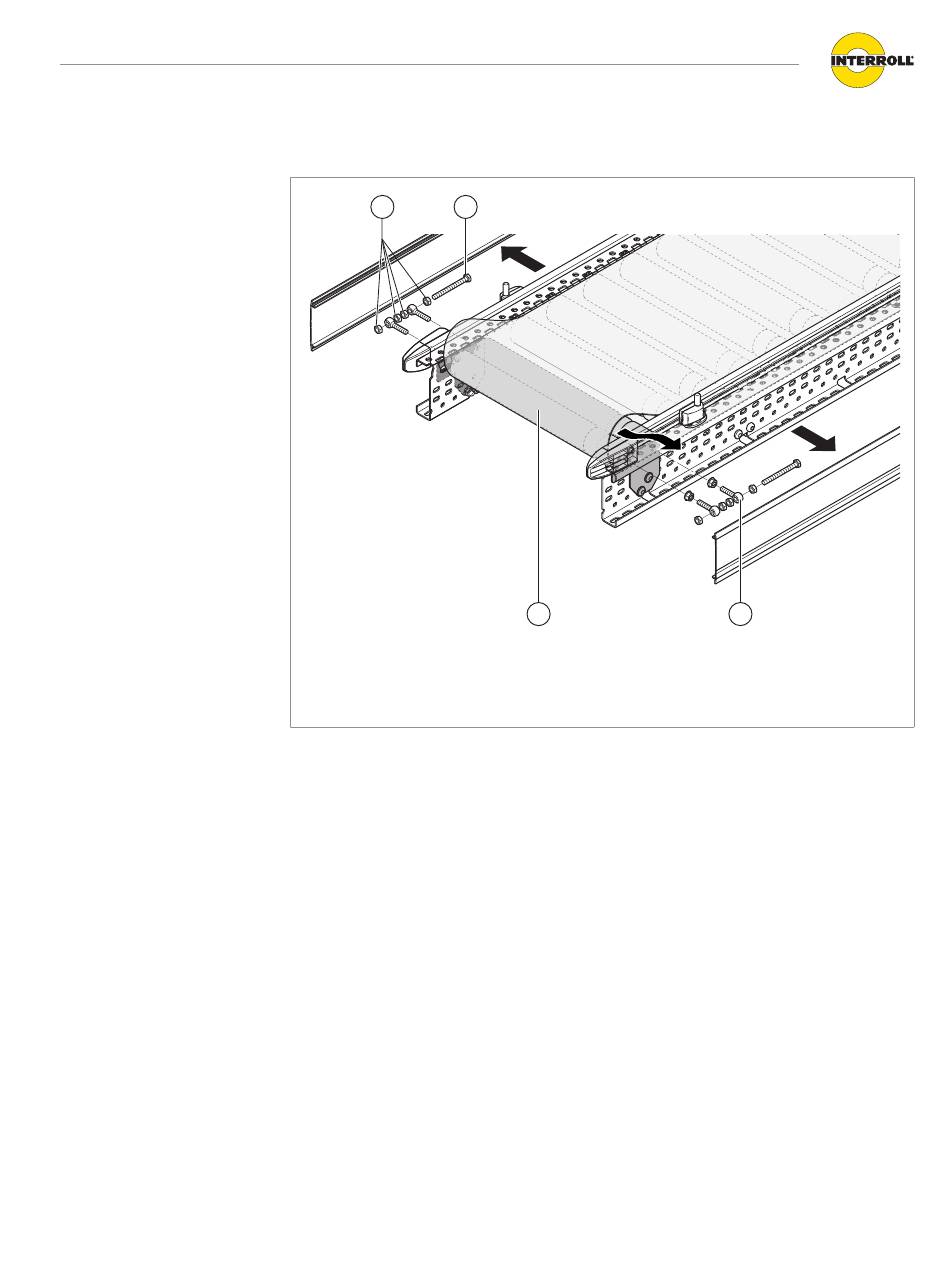

Dispositif de serrage
1 Écrous
2 Vis de serrage
Condition:
Le module est hors-service.
R
4 Déposer le cache latéral des deux côtés.
4 Desserrer la tension de la bande, voir "Régler la tension de la bande en droite", Page 38.
4 Desserrer les écrous (1) dans les deux sens de serrage et retirer latéralement les vis de
serrage (2) des têtes à rotule.
4 Retirer les têtes à rotule (3) situées sur les deux côtés du rouleau de serrage à remplacer.
4 Soulever la bande et retirer le rouleau de serrage (4).
4 Placer le nouveau rouleau de serrage sous la bande et visser avec les têtes à rotule des deux
côtés.
4 Insérer les vis de serrage des deux côtés dans les têtes à rotule des dispositifs de serrage.
Serrer les écrous sur les vis de serrage.
4 Régler la tension de bande, voir "Régler la tension de la bande en droite", Page 38.
4 Mettre en place le cache latéral.
4
3 Têtes à rotule
4 Rouleau de serrage
3
