4. Déclassement, mise au rebut
Une coupure de tension (débranchement du câble d'alimentation de courant enfiché dans la prise) interrompt la fonction de
commande d'Easycontact. Les sorties commutées suite à une erreur active (contact normalement ouvert : "ON") retournent à leur
état d'origine (contact normalement fermé : "ON"). Si le câble de signal est débranché avant la coupure de l'alimentation en courant,
tout message d'erreur existant est malgré tout conservé (mémoire). Les alimentations externes doivent être mises hors tension
(borniers X3). Lors du démantèlement de ce composant électronique, respecter les exigences de l'entreprise de mise au rebut
compétente.

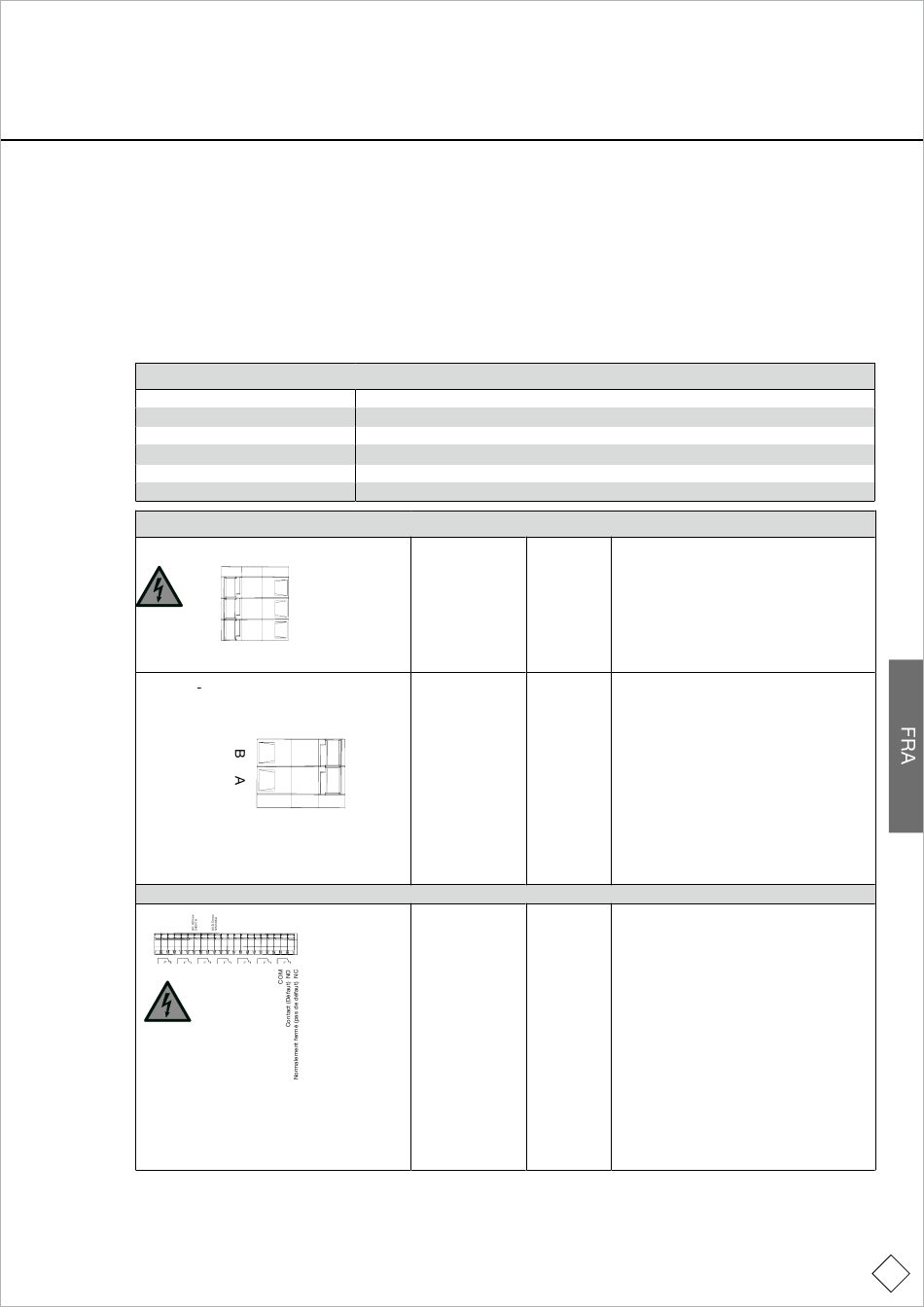

5. Caractéristiques techniques
Appareil (plaquette signalétique)
Tension de service nominale
Fréquence
Courant de court-circuit nominal
Courant de charge
Classe de protection
Degré de protection
Entrées
Secteur
mains supply
Netzanschluss
230VAC
L
N
PE
x1
RS485
COM
Sorties
x3
K1 K2 K3 K4 K5 K6 K7
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
Attention
Malgré une coupure du secteur,
une tension de 240VCA (alimentation de
courant externe) peut toujours être délivrée sur
les borniers pour X3.
230 VCA (Valeurs limites : min. 100VCA ; max.300VCA)
50/60 Hz
0,16 A
0,16 A
IP54
II (isolation protectrice)
Alimentation de
courant
(Installée
par le client)
Signal
(Installé
par le client)
x2
Contacts de relais
(Évaluation,
Installation
selon les besoins)
Bornier X1 Pinces à ressort (détachables par pression
sur l'actionneur, couleur orange, p.ex., avec
tournevis, lame <= 4mm).
L ; N. (PE présent, mais ouvert) ;
Tension nominale 230 VCA ; 50/60 Hz ;
Disjoncteur fiche - câble de branchement de
courant 2 brins (possible sans PE).
Bornier X2 Bornes à ressort ; B (Signal B), A (Signal A).
Câble de données : Exigence minimale
LiYCY TP (brin CU, isolé, apparié avec
blindage Cu). Le blindage est branché d'un
côté sur l'unité de commande (GND). Sortie
de signal de l'unité de commande par le biais
de borniers à vis optionnels avec des prises
polarisées, AMP Modu IV
No.102241-2 (Type : Tyco).
Recommandation:
Éviter des câbles de transfert de plus de
500 m de longueur
(sécurité des données, interférences).
Borniers X3
Borniers à ressort, libres de potentiel.
CA max 240 V ; 1 A ;
CC max. 125 V ; 0,5 A ; charge ohmique.
