4. Ontmanteling, verwijdering
Door uitschakelen van de spanning (voedingsstekker uit het stopcontact verwijderen) wordt de regelfunctie van Easycontact
onderbroken. Geschakelde uitgangen als gevolg van actieve storing (normaal open contact: "AAN") keren terug naar hun
oorspronkelijke status (normaal gesloten contact: "AAN"). Indien de signaalkabel wordt onderbroken voordat de spanning
wordt uitgeschakeld, blijven bestaande foutmeldingen behouden (geheugen). Externe voedingen moeten worden uitgeschakeld
(aansluitingen X3). Indien u dit elektrisch onderdeel wenst te verwijderen, dient dit te gebeuren overeenkomstig de eisen van de
betreffende afvalverwerkingsfirma.

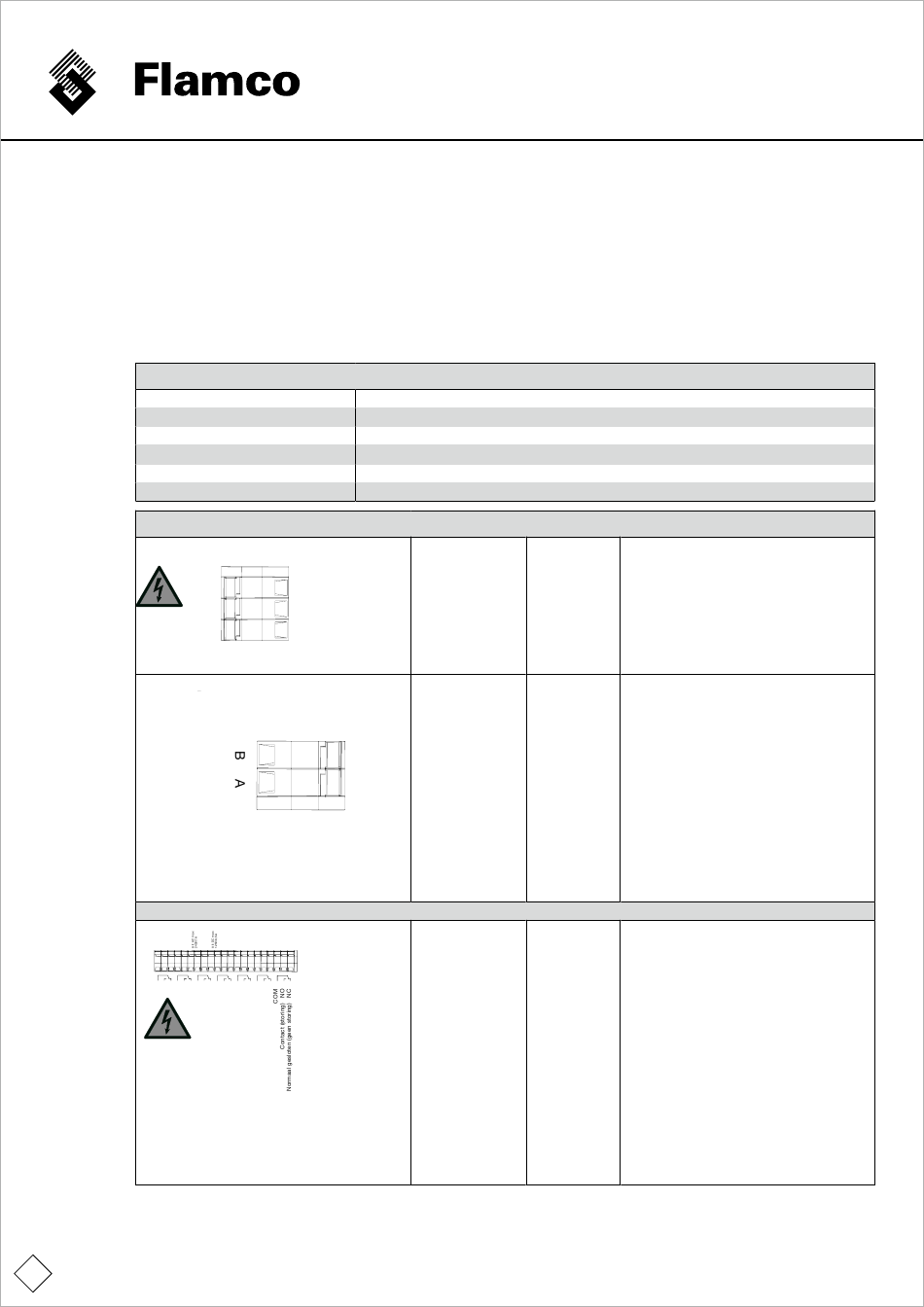

5. Technische gegevens
Apparaat (naamplaatje)
Nominale bedrijfsspanning
Frequentie
Nominale kortsluitstroom
Vollaststroom
Beschermingstype
Beschermingsklasse
Ingangen
Uitgangen
K1 K2 K3
1 2 3 4 5 6 7
Let op
Ondanks loskoppeling van netspanning,
worden de aansluitingen voor X3 nog steeds
bekrachtigd met een spanning van 240V AC
(externe voeding).
18
230 V AC (Limietwaarden: min. 100V AC; max. 300V AC)
50/60 Hz
0,16 A
0,16 A
IP54
II (beschermende isolatie)
Netvoeding
mains supply
Netzanschluss
230VAC
L
N
PE
x1
RS485
COM
x2
x3
K4 K5 K6 K7
8 9 10 11 12 13 14 15 16 17 18 19 20 21
Voeding Aansluiting
(Aangesloten X1
door klant)
Signaal Aansluiting
(Aangesloten X2
door klant)
Relaiscontacten Aansluitingen
(Evaluatie, X3
Installatie
volgens
voorschriften)
Veerklemmen (te ontgrendelen door middel
van druk op
actuator, kleur oranje, bijv. met
schroevendraaier, blad <= 4 mm).
L; N. (PE aanwezig, maar open);
Nominale spanning 230 VAC; 50/60 Hz;
Netspanningsstekker - voedingskabel
2-polig (mogelijk zonder PE).
Veeraansluitingen ; B (Signaal B),
A (Signaal A).
Datalijn: Minimumvereiste LiYCY TP
(CU draad, geïsoleerd, gepaard met
Cu afscherming). Afscherming aan één
zijde met de regeleenheid verbonden
(GND). Signaaluitgang van regeleenheid
via optionele schroefaansluitingen
of aansluitingen met gepolariseerde
klemmenstrip, AMP Modu IV
Nr.102241-2 (Type: Tyco).
Advies:
Vermijd voedingskabels langer dan 500 m
(dataveiligheid, interferentie).
Veeraansluitingen, potentieelvrij.
AC max 240 V; 1 A;
DC max. 125 V; 0.5 A; last in Ohm.
