12.2.3 Remplacement de l'unité d'entraînement
Pour remplacer l'unité d'entraînement, procédez de la façon suivante :
1. Faites descendre légèrement le contrepoids en mode «Manuel (020)» pour soulager la
bande de mesure et l'arbre de transmission. Fixez ensuite le contrepoids ou la bande de
mesure. Pour cela, un butoir pour bande de mesure est disponible comme accessoire (voir
Accessoires).
2. Mettez l'appareil hors tension :
- Interrupteur sur «O» (off), lorsque le contrepoids est facilement accessible.
- Déconnectez le câble d'alimentation si le Silopilot doit être démonté.
Danger !
Le circuit DC du FMM50 reste pendant env. 20 min. après la déconnexion de la
tension d'alimentation sous une tension dangereuse. C'est pourquoi pour retirer
le couvercle, attendez toujours 20 minutes après déconnexion de la tension
d'alimentation !
Vue du côté de l'électronique
3. Dévissez les 5 vis à tête cruciforme de la plaque de protection et retirez le couvercle.
4. En haut à droite sur l'électronique, vous apercevez le connecteur du câble de raccordement
du moteur. Déconnectez-le.
5. Dévissez la vis de sécurité sur l'arbre de transmission, tirez avec précaution l'unité
d'entraînement du moteur et la plaque du commutateur fixée à cette unité d'env. 10 cm. Un
outil d'extraction est disponible comme pièce de rechange.
6. Déconnectez le fil de terre à présent visible de la borne de terre. Vous pouvez maintenant
retirer complètement l'unité d'entraînement.

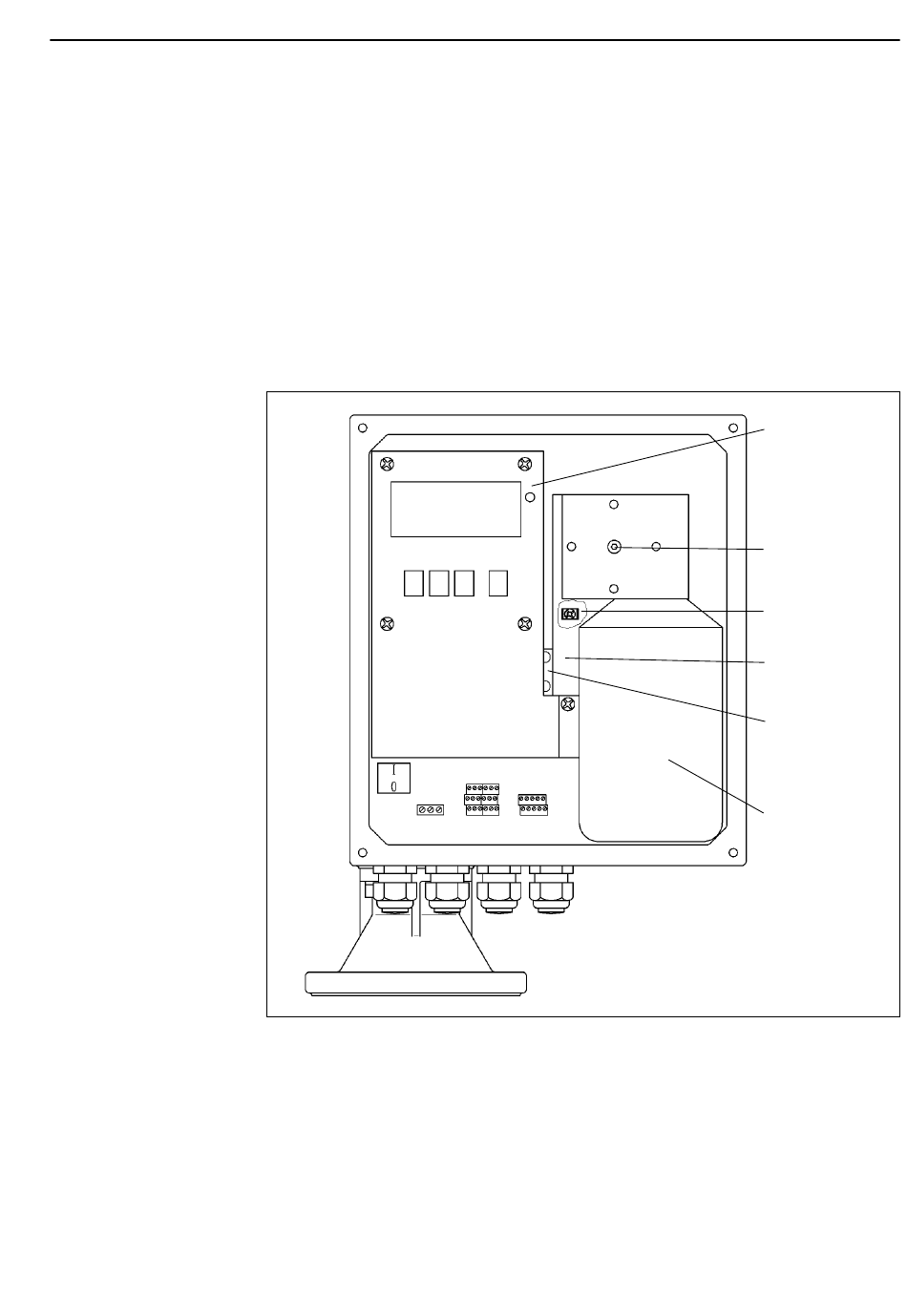

Réparation
Plaque de
protection
Vis de
sécurité
Borne de terre
Plaque du
commutateur
Socle du
commutateur
Unité
d'entraînement
du moteur
