R8-17...R20-17
Modèle : EVO 20 R, EVO 20 R BT
Notice de montage et d'utilisation
fr

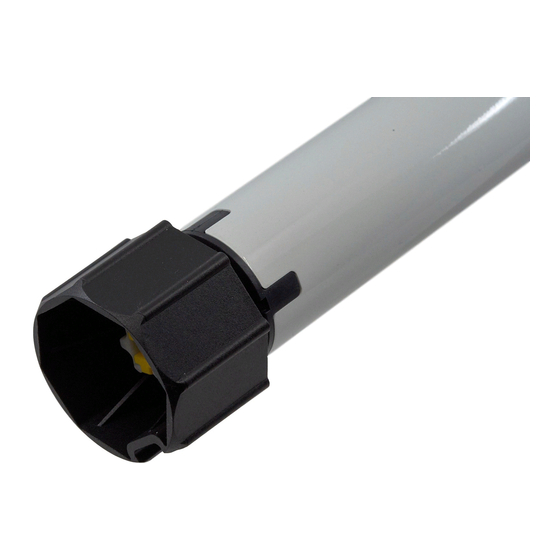

Moteur tubulaire avec vitesse de sortie variable
pour installations de volets roulants et systèmes
d'ombrage textiles verticaux
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
1010 300 003 0d 13/05/2020
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Allemagne
www.becker-antriebe.com
Publicité
Table des Matières
Manuels Connexes pour Becker EVO 20 R
Sommaire des Matières pour Becker EVO 20 R
- Page 1 R8-17...R20-17 Modèle : EVO 20 R, EVO 20 R BT Notice de montage et d’utilisation Moteur tubulaire avec vitesse de sortie variable pour installations de volets roulants et systèmes d’ombrage textiles verticaux Informations importantes pour: • l'installateur / • l'électricien / • l'utilisateur À...
-
Page 2: Table Des Matières
Sommaire Généralités.................................. 3 Garantie .................................... 3 Consignes de sécurité................................ 4 Remarques pour l’utilisateur ............................ 4 Remarques pour le montage et la mise en service ...................... 4 Utilisation conforme ................................ 6 Montage et démontage du câble de connexion enfichable ...................... 6 Montage du câble de connexion enfichable........................ -
Page 3: Généralités
Généralités Ces moteurs tubulaires sont des équipements de qualité supérieure présentant les caractéristiques suivantes : • Optimisés pour les applications de volets roulants et les systèmes d’ombrage textiles verticaux • Différents profils de déplacement • Installation possible sans butée (du point inférieur au point supérieur) •... -
Page 4: Consignes De Sécurité
Consignes de sécurité Les consignes de sécurité et avertissements suivants ont pour but de prévenir les risques et d’éviter les dommages corporels et matériels. Remarques pour l’utilisateur Remarques générales • Pendant le nettoyage, la maintenance et le remplacement de pièces, le moteur doit être débranché de la source d’alimentation électrique. - Page 5 • Montez l’interrupteur avec préréglage ARRÊT à portée de vue du produit motorisé, mais éloigné des pièces mobiles, à une hauteur supérieure à 1,5 m. Celui-ci ne doit pas être accessible au public. • Les dispositifs de commande fixes doivent être installés de manière visible. •...
-
Page 6: Utilisation Conforme
Utilisation conforme Le type de moteur tubulaire décrit dans la présente notice est exclusivement destiné au fonctionnement d’installations de volets roulants et de systèmes d’ombrage textiles verticaux. Outre la fixation par attache souple du tablier, ce type de moteur tubulaire est compatible avec d’autres attaches rigides, comme par ex. -
Page 7: Démontage Du Câble De Connexion Enfichable Pour Moteurs Tubulaires Ø45 / Ø58
Démontage du câble de connexion enfichable pour moteurs tubulaires Ø45 / Ø58 Prudence Coupez l’alimentation électrique avant de démonter le câble de connexion. Insérez un tournevis plat adapté au centre jusqu’en butée dans l’orifice de l’étrier enfichable, de manière à ce que ce dernier libère l’ergot du connecteur. -
Page 8: Montage
Montage Montage du moteur Attention Pour la mise du moteur dans l’axe, utilisez exclusivement les composants figurant dans le catalogue d’accessoires mécaniques en vigueur du fabricant du moteur. L’installateur doit s’assurer avant le montage que la maçonnerie ou le système à motoriser sont suffisamment solides (couple du moteur plus poids du tablier/de la toile). -
Page 9: Démontage De La Roue Avec Dispositif De Blocage Sur Le Tube De Sortie
Démontage de la roue avec dispositif de blocage sur le tube de sortie Démontage à l’aide de l’outil de démontage, réf. 4930 300 606 0 Démontage à l’aide d’une pince à long bec Montage du moteur dans l’axe Axes à profil : Avec certaines roues, il est possible de compenser les tolérances de largeur de la rai- nure de plusieurs axes en tournant la roue pour l’amener dans une autre rainure. - Page 10 Attention Ne cognez jamais sur le moteur tubulaire et veillez à ne pas le laisser tomber lors de son in- troduction dans l’axe ! Le tablier ne peut être fixé qu’au moyen d’attaches souples ou d’at- taches rigides. Nous recommandons d’utiliser au moins 3 unités par mètre d’axe. Montez le moteur tubulaire avec la bague correspondante (1) et la roue (2).
-
Page 11: Réglage Des Positions De Fin De Course Avec Le Kit De Réglage
Réglage des positions de fin de course avec le kit de réglage Kit de réglage pour les moteurs avec fin de course électronique. Touche de programmation Touche de déplacement Attention Le kit de réglage n’est pas conçu pour une utilisation prolongée, mais uniquement pour la mise en service. - Page 12 Du point supérieur au point inférieur Ce réglage des positions de fin de course ne permet pas de compenser la longueur du ta- blier/de la toile. Déplacez le volet/le store dans la position de fin de course supérieure souhaitée. Appuyez sur la touche de programmation du kit de réglage pendant 3 secondes. ▻...
-
Page 13: Effacement Des Positions De Fin De Course Avec Le Kit De Réglage
Effacement des positions de fin de course avec le kit de réglage Reliez les fils du moteur tubulaire à ceux du kit de programmation en faisant correspondre les couleurs puis branchez l’alimentation. Avant de commencer la séquence d’effacement, faites une pause de 1 seconde après le dernier ordre de déplacement. -
Page 14: Réglage Des Positions De Fin De Course Avec Un Interrupteur Ou Un Interrupteur Verrouillé
Effacement des deux positions de fin de course Les fonctions supplémentaires éventuellement réglées sont également effacées ou réini- tialisées sur le réglage à la livraison. Déplacez le tablier/la toile entre les positions de fin de course. Appuyez sur la touche de programmation et maintenez-la enfoncée. Appuyez en plus sur la touche de déplacement vers le bas et maintenez cette der- nière enfoncée. - Page 15 Si le moteur tubulaire venait à arrêter sa course trop tôt lors de la montée ou de la des- cente en raison d’un obstacle, il est possible de dégager le volet roulant/store en faisant marcher le moteur pendant un court instant dans le sens opposé, d’éliminer cet obstacle et de programmer la position de fin de course souhaitée en procédant à...
-
Page 16: De La Butée Supérieure Au Point Inférieur
De la butée supérieure au point inférieur Remontez le tablier/la toile contre la butée supérieure permanente. ▻ Le moteur tubulaire s’arrête automatiquement. Déplacez ensuite le tablier/la toile dans la position de fin de course inférieure souhai- tée. Effectuez la séquence suivante sans interruption entre les différents ordres de déplacement. ▻... -
Page 17: Activation De Bluetooth
Pour établir la connexion, vous devez ensuite saisir le code PIN 123456. Remarque à l’intention des utilisateurs du système d’exploitation iOS d’Apple (iPhone) Si une connexion avec un moteur EVO 20 R BT a été établie préalablement, la connexion avec le moteur tubulaire suivant peut interrompre la connexion. -
Page 18: Sélection Du Profil De Déplacement
Sélection du profil de déplacement Les positions de fin de course doivent être réglées. Les commandes de commutation doivent être effectuées rapidement dans l’ordre les unes après les autres. Après chaque séquence exécutée, un nouveau profil de déplacement est réglé. À... -
Page 19: Fonction Supplémentaire Sécurité Antigel Supérieure
Modification de la plage inférieure relative à la vitesse de déplacement Déplacez le tablier/la toile entre les positions de fin de course. Déplacez ensuite le tablier/la toile dans la position inférieure, à partir de laquelle vous souhaitez que la plage de vitesse de déplacement soit modifiée. Commencez par appuyer sur la touche de déplacement vers le bas, puis sur la touche de programmation, et maintenez les deux touches enfoncées jusqu’à... -
Page 20: Détection D'obstacles
Détection d’obstacles Prudence Assurez-vous que le moteur est inséré dans l’axe jusqu’à l’attache de la couronne. La détection d’obstacles n’est pas active pour les systèmes d’ombrage textiles verticaux. L’utilisation de la détection des obstacles du moteur pour la protection des personnes est interdite. -
Page 21: Remarques À L'attention De L'électricien Spécialisé
Remarques à l’attention de l’électricien spécialisé Les moteurs tubulaires avec fin de course électronique peuvent être montés en parallèle. En l’occurrence, il convient de respecter la charge maximale de contact du dispositif de commutation (minuterie, commande à relais, commutateur, etc.). Pour piloter des moteurs avec fin de course électronique, utilisez uniquement des éléments de commutation (minuteries) qui ne se procurent pas le potentiel neutre via le moteur. -
Page 22: Caractéristiques Techniques Ø45
Caractéristiques techniques Ø45 Moteur tubulaire R8-17 R12-17 R20-17 Modèle EVO 20 R, EVO 20 R BT Type C EVO ROP+, C EVO ROP+ BT Couple nominal [Nm] Vitesse de sortie [tr/min] Capacité de la cage 64 tours Tension de raccordement 230 V CA / 50 Hz Puissance connectée [W]... -
Page 23: Exemples De Raccordement
Problème Comment y remédier Lors de la remontée du tablier/de la toile, le moteur n’atteint La sécurité antigel supérieure est activée. pas la position de fin de course programmée. Le volet roulant se déplace jusqu’à la butée supérieure unique- ment toutes les 32 fois. Désactivez la sécurité... -
Page 24: Commande Centrale, De Groupes Ou Individuelle Avec Le Centronic Unitcontrol Uc42
Commande centrale, de groupes ou individuelle avec le Centronic UnitControl UC42 Central Appareil de Secteur 230 V / 50 Hz commande Câble central 230 V / 50 Hz (raccordement d’autres commandes) Groupe 230 V / 50 Hz Individuel Individuel 230 V / 50 Hz 230 V / 50 Hz 24 - fr... -
Page 25: Déclaration De Conformité
Déclaration de conformité 25 - fr... - Page 26 Déclaration de conformité 26 - fr...
