d'utiliser un transducteur à basse fréquence dans tous les cas, les basses
fréquences sont moins directionnelles que les hautes fréquences. Par
conséquent, un transducteur à fréquence plus élevée est un meilleur choix pour
déterminer un emplacement précis de petits trous ou défauts dans le matériau
mesuré.
• Géométrie du transducteur : les contraintes physiques de l'environnement de
mesure déterminent parfois l'adéquation d'un transducteur à une tâche de
mesure particulière. Certains transducteurs peuvent tout simplement être trop
grands pour être utilisés dans des endroits où l'espace est limité. En outre, la
surface de contact disponible pour entrer en contact avec le transducteur peut
être limitée, ce qui nécessite l'utilisation d'un transducteur avec une petite
surface de contact. La mesure sur une surface incurvée, telle qu'une paroi de
cylindre de moteur, peut nécessiter l'utilisation d'un transducteur avec une
surface de contact convenablement incurvée.
• Température du matériau : Lorsqu'il est nécessaire d'effectuer des mesures sur
des surfaces très chaudes, il faut utiliser des transducteurs à haute
température. Ces transducteurs sont fabriqués à l'aide de matériaux et de
techniques spéciales qui leur permettent de résister sans dommage à des
températures élevées. En outre, il faut faire attention lorsqu'on utilise un
transducteur à haute température pour effectuer la mise à zéro du capteur ou
l'étalonnage par rapport à une épaisseur connue.
Le choix d'un transducteur approprié est souvent une question de compromis entre
différentes propriétés. Il peut être nécessaire d'utiliser différents transducteurs à titre
d'essai pour trouver un capteur adapté à l'application.
Le transducteur est l'"outil de travail" de l'appareil. Il émet et reçoit des ondes
ultrasonores, que l'appareil utilise pour calculer l'épaisseur du matériau à mesurer. Le
transducteur est connecté à l'appareil via le câble fourni et deux connecteurs coaxiaux.
Lors de l'utilisation de transducteurs, la disposition des doubles connecteurs coaxiaux
n'a aucune importance: n'importe quel connecteur peut être connecté à n'importe
laquelle des deux prises de l'appareil.
Le transducteur doit être utilisé correctement pour obtenir un résultat de mesure précis
et fiable. Vous trouverez ci-dessous une brève description du transducteur, suivie de
son mode d'emploi.

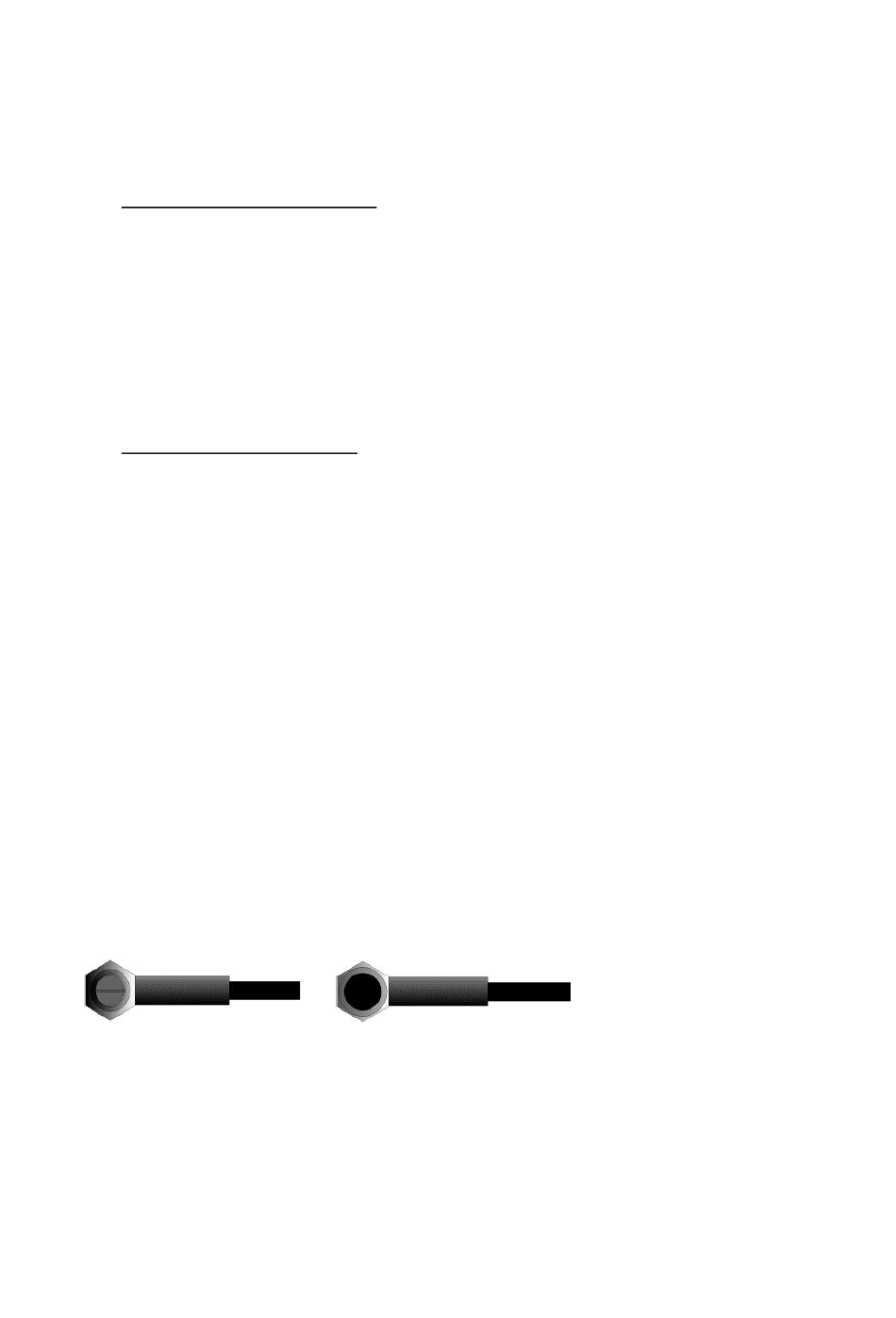

La figure de gauche montre un transducteur typique vu de dessous. Les deux demi-
cercles de la zone de contact sont visibles, ainsi que la barrière qui les sépare. L'un
des demi-cercles est chargé de propager les ultrasons dans le matériau à mesurer, et
l'autre demi-cercle est chargé de renvoyer l'écho dans le transducteur. Lorsque le
transducteur est en contact avec le matériau à mesurer, la surface directement sous
le centre de la zone de contact est mesurée.
L'illustration de droite montre une vue de dessus d'un transducteur typique. Appuyez
sur le transducteur avec votre pouce ou votre index pour le maintenir en place. Une
