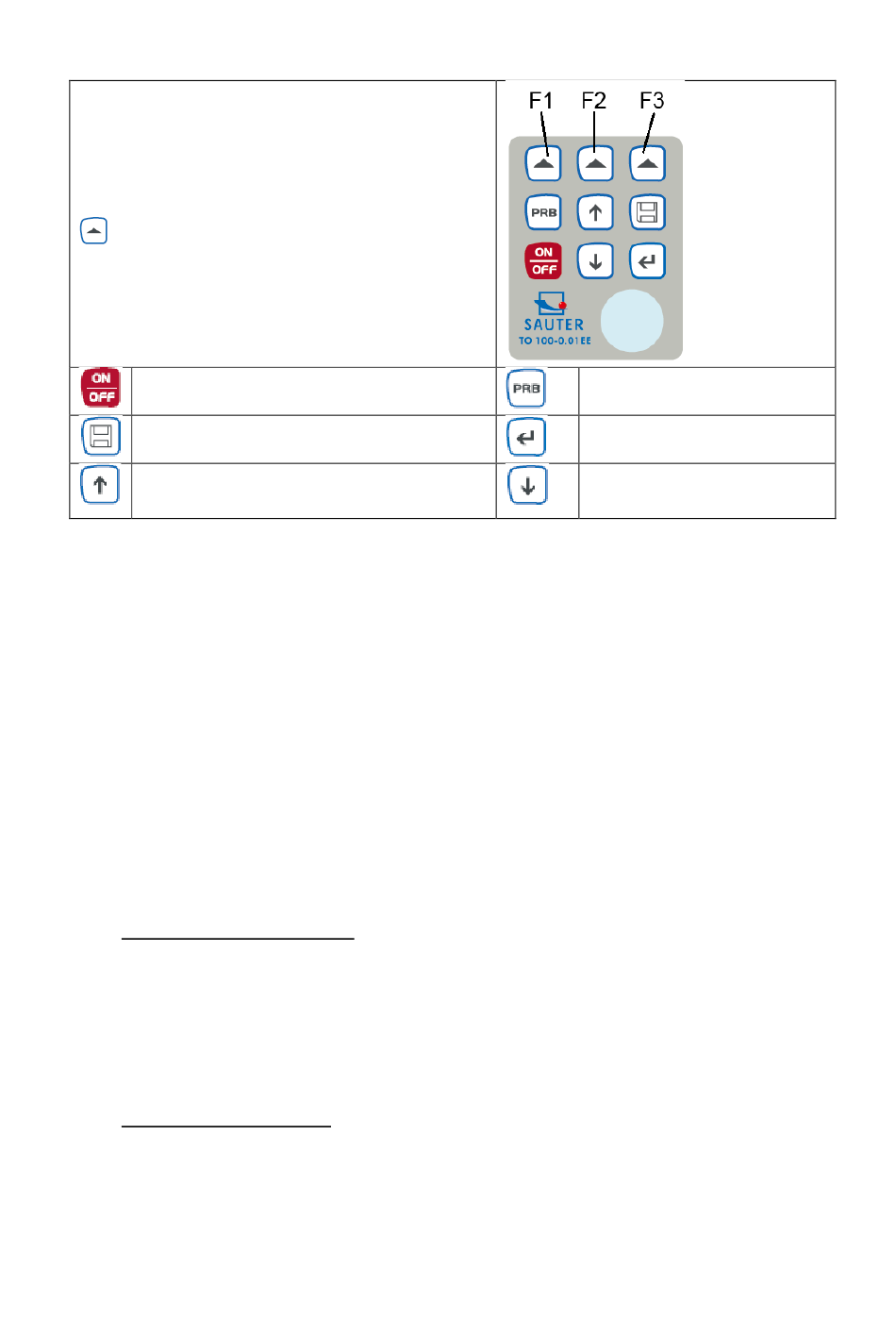

2.2 Unité d'exploitation
La conception de l'appareil permet à
l'utilisateur d'accéder rapidement à toutes les
fonctions de l'appareil. Un système de menus
convivial permet d'accéder à n'importe quelle
fonction en appuyant sur quelques boutons.
Touches de fonction permettant de
sélectionner les fonctions souhaitées sur
l'écran. Dans les sections suivantes de ce
manuel, elles sont appelées F1, F2 et F3 de
gauche à droite.
ON/OFF ou CANCEL
Sauvegarder le résultat de la mesure
Plus ou défilement vers le haut
3 Préparation de la mesure
3.1 Choix du transducteur
L'appareil est conçu pour prendre des mesures sur un large éventail de matériaux, de
divers métaux au verre et aux plastiques. Cependant, différents types de matériaux
nécessitent l'utilisation de différents transducteurs. Le choix du bon transducteur pour
l'application est nécessaire pour effectuer des mesures précises et fiables sans
problème. Les sections suivantes soulignent les caractéristiques importantes du
transducteur, qui doivent être prises en compte, lors de la sélection d'un transducteur
pour une application particulière.
En général, le meilleur transducteur pour l'application est celui qui émet suffisamment
d'énergie ultrasonore dans le matériau à mesurer pour qu'un écho fort et stable soit
reçu par l'instrument. La puissance des ultrasons lorsqu'ils se propagent peut être
affectée par plusieurs facteurs. Elles sont énumérées ci-dessous:
• Puissance du signal initial: plus le signal est fort au début, plus l'écho arrière est
fort. L'intensité initiale du signal est largement déterminée par la taille de
l'émetteur d'ultrasons dans le transducteur. Une grande surface rayonnante
émet plus d'énergie dans le matériau à mesurer qu'une petite surface
rayonnante. Par conséquent, un transducteur dit "1/2 pouce" émettra un signal
plus fort qu'un transducteur "1/4 pouce".
• Absorption et diffusion : si les ultrasons se propagent à travers un matériau, ils
sont partiellement absorbés. Si le matériau à travers lequel le son se propage
présente une structure granulaire, les ondes sonores sont dispersées. Ces deux
effets réduisent la force des ondes et donc la capacité du compteur à détecter
l'écho de retour. Les ultrasons de haute fréquence sont absorbés et diffusés
davantage que les ultrasons de basse fréquence. Bien qu'il semble conseillé
TO-BA-fr-2020
Procédure Sonde zéro
Confirmer/Entrer
Moins ou défilement vers
le bas
