Installation électrique
AVIS!
MINIMISER LES INTERFÉRENCES
Raccourcir au maximum les fils de commande et les séparer des câbles de puissance élevée afin de minimiser les
interférences.
Les bornes de commande sont situées sur l'étagère de commande, juste en-dessous du LCP. Le câble de commande est
acheminé au bas de l'armoire.
1.
Respecter le passage de câbles prévu comme indiqué sur l'chapitre 5.10.1 Passage des câbles de commande.
2.
Regrouper tous les fils de commande.
3.
Garantir une immunité électrique optimale en raccordant correctement les blindages.
5
5
Connexion du bus de terrain
Pour obtenir plus de détails, consulter les instructions correspondant au bus de terrain.
1.
Respecter le passage de câbles prévu comme indiqué sur l'chapitre 5.10.1 Passage des câbles de commande.
2.
Regrouper tous les fils de commande.
3.
Raccorder les options correspondant à la carte de commande.
5.10.2.1 Types de bornes de commande

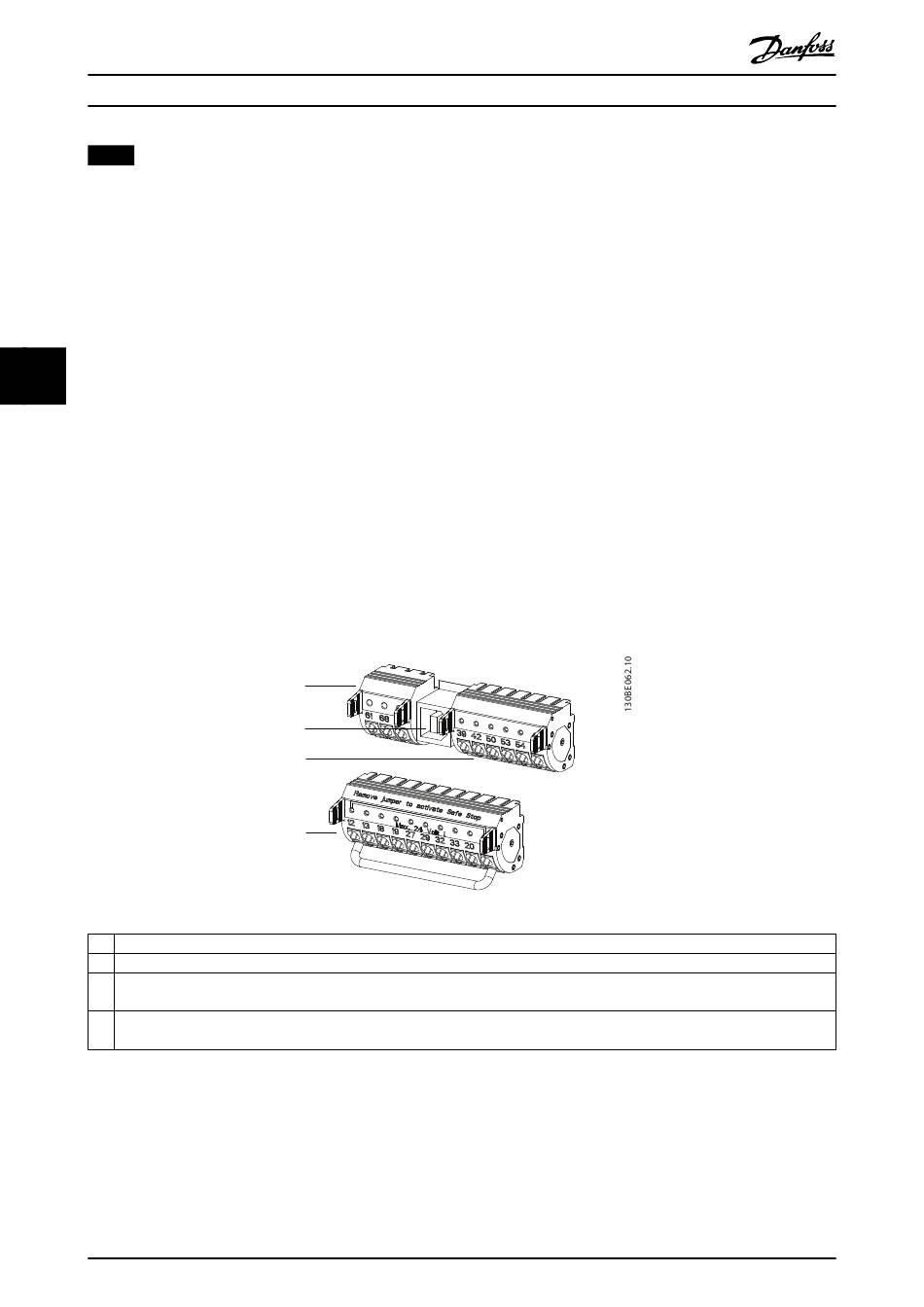

L'Illustration 5.9 montre les connecteurs amovibles du variateur de fréquence. Les fonctions des bornes et leurs réglages par
défaut sont résumés dans le Tableau 5.14. Voir l'Illustration 5.9 pour connaître l'emplacement des bornes de commande dans
l'unité.
1
Les bornes (+) 68 et (-) 69 permettent de raccorder la communication série RS485.
2
Port USB disponible avec le Logiciel de programmation MCT 10.
3
2 entrées analogiques, 1 sortie analogique, une tension d'alimentation de 10 V CC et des bornes communes pour les entrées et la
sortie.
4
4 bornes d'entrées numériques programmables, 2 bornes numériques programmables supplémentaires en entrée ou en sortie, une
tension d'alimentation des bornes de 24 V CC et une borne commune pour la tension de 24 V CC fournie en option par le client.
Illustration 5.9 Emplacement des bornes de commande
36
®
VLT
Parallel Drive Modules
1
2
3
4
