MemoGraph S

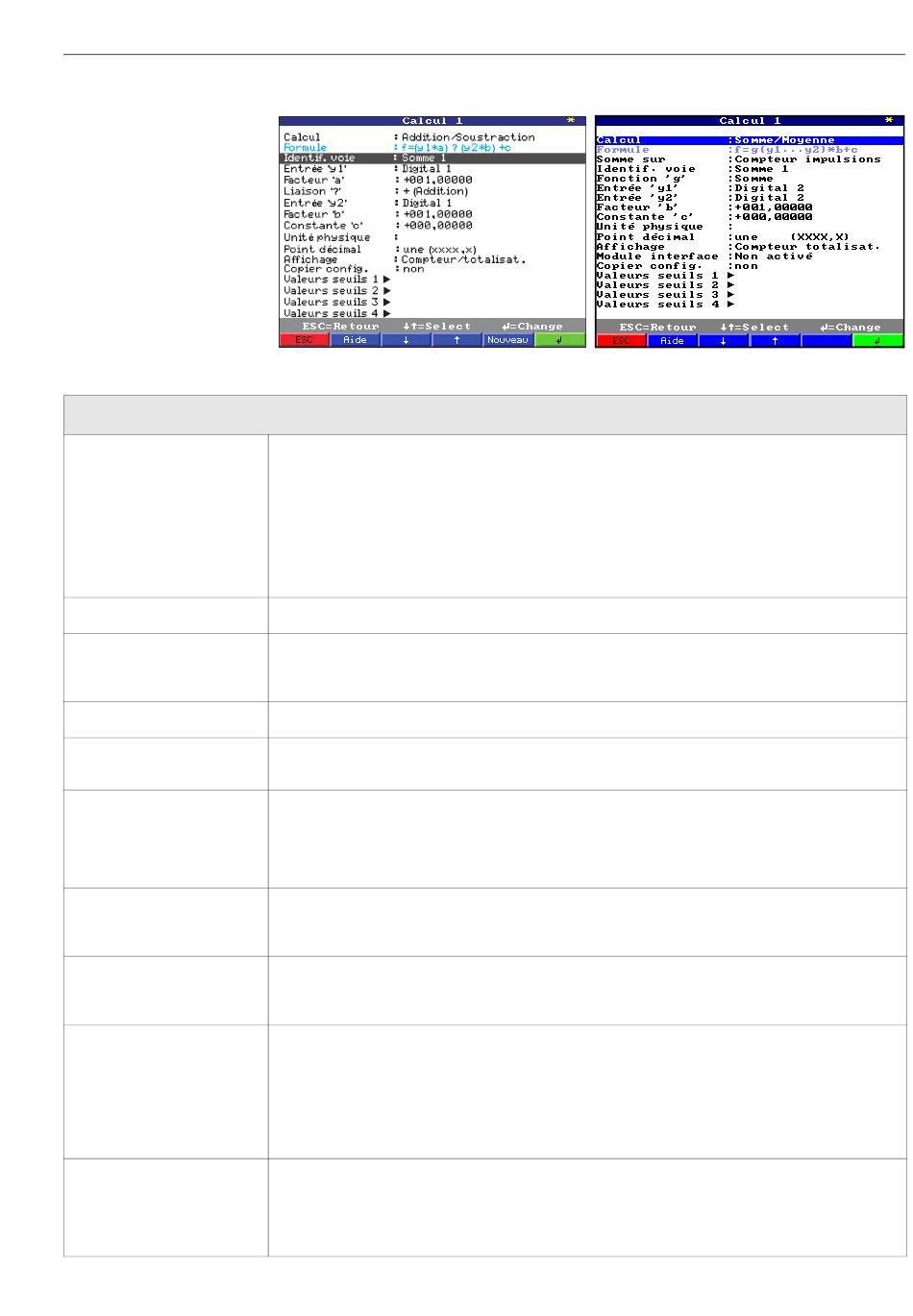

Setup -> Réglages du signal -> Liaisons digitales -> Liaison x
Tâche
Formule
Somme
Désignation de la voie
Fonction "g"
Entrée "y1"
Etat logique y1
Facteur "a"
Liaison "?"
Entrée "y2"
Endress+Hauser
5 Commande / Adapter les réglages d'appareil - Setup de mise en route
Choisir comment deux ou plusieurs voies digitales doivent être reliées ensemble :
"Addition/Soustraction" : pour compteur d'impulsions.
"Somme/Moyenne" : via compteur d'impulsion ou de durée de fonctionnement.
"Liaison logique" : pour entrée commande, message on/off, durée de fonctionnement et message + durée de fonctionne-
ment
!
Remarque !
Seules les voies dont la liaison est judicieuse peuvent être sélectionnées. Les liaisons sont traitées avec des signaux réels,
c'est à dire qu'elles sont actualisées toutes les secondes, qu'elles peuvent être surveillées quant aux seuils, être attribuées
à des groupes etc.
Description de la liaison. Non modifiable (seulement pour info).
Pour la tâche "Somme/moyenne" :
Choisir si dans cette liaison les compteurs d'impulsions ou de durée de fonctionnement doivent être reliés ensemble.
Peut seulement être choisi si "Somme/Moyenne" doit être établi.
Explications (ou désignation de la liaison réalisée ici).
Pour la tâche "Somme/moyenne" :
on choisit si la moyenne ou la somme doit être calculée à partir des voies y1 à y2.
Entrée "y1", qui doit être reliée à une autre.
!
Remarque !
D'autres liaisons peuvent être utilisées, si leur numéro est inférieur au numéro de la liaison actuelle. Ainsi la liaison 1
peut être traitée dans la liaison 2 ("cascade").
Pour la tâche "Liaison logique" :
Etat logique de l'entrée y1 pour lequel la liaison sélectionnée devient active.
Sélection : „Haut" ou „Bas"
Pour la tâche "Addition/Soustraction" :
Facteur "a", par lequel la valeur du signal "y1" est multipliée.
Réglage par défaut : 1.
Pour la tâche "Addition/Soustraction" :
"Addition/Soustraction" : additionne ou soustrait les deux voies/parties de formule.
"Non utilisé" : supprime la partie 2 de la formule (y2*b).
Pour la tâche "Liaison logique" :
"ET" : les deux entrées doivent adopter les états réglés pour pouvoir être reconnus comme logiques vraies ("H").
"OU" : il suffit qu'une des deux sorties adopte l'état réglé.
Entrée "y2", qui doit être reliée à une autre.
!
Remarque !
D'autres liaisons peuvent être utilisées, si leur numéro est inférieur au numéro de la liaison actuelle. Ainsi la liaison 1
peut être traitée dans la liaison 2 ("cascade").
