Endress+Hauser Memo-Graph S Manuel De Mise En Service page 32

5 Commande / Adapter les réglages d'appareil - Setup de mise en route

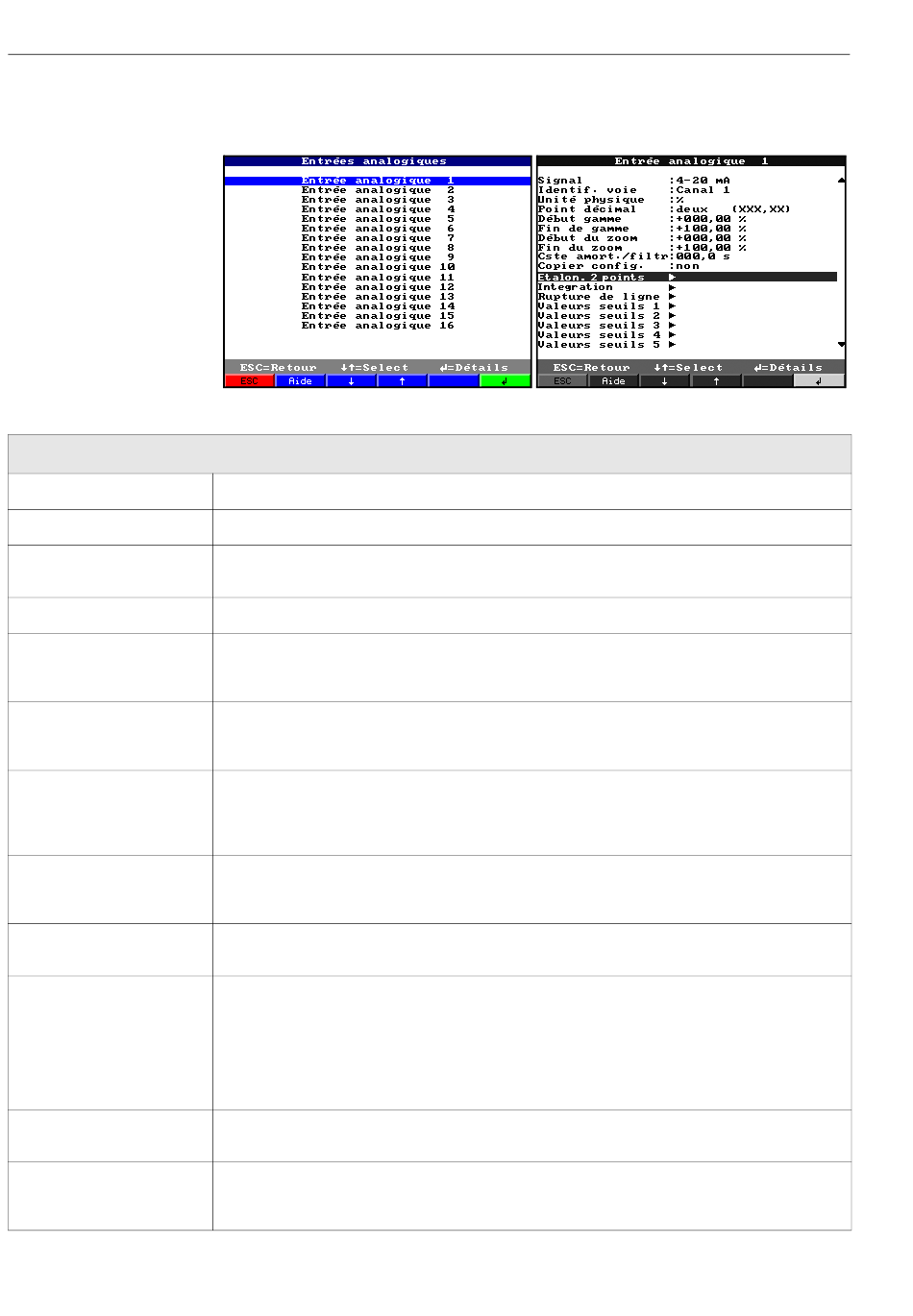

Setup -> Réglages du signal -> Entrées analogiques -> Entrée analogique x
Signal
Désignation de la voie
Unité/Dimension
Décimales
Début gamme de mesure
Fin d'échelle
Zoom début
Zoom fin
Suppression des défauts
(amortissement/filtre)
Point de référence
Copier les réglages
Etalonnage 2 points
32
Réglages du signal : Sous-menu Entrées analogiques :
Lire ou modifier les réglages/seuils des points de mesure raccordés pour des grandeurs de mesure
analogiques.
Chaque voie peut être librement sélectionnée. Voir aussi "Raccordement/Schéma des bornes".
Désignation des points de mesure raccordés à cette voie. 10 caractères.
Indication de l'unité technique (physique) pour le point de mesure raccordé à cette entrée (par ex. bar, °C, m3/h, ...).
5 digits.
Nombre de décimales pour une valeur mesurée de 4 digits.
Des transmetteurs transforment les grandeurs physiques en signaux standard.
Exemple :
0-14 pH du capteur sont transformés en 4-20 mA. Entrer ici le début d'échelle. Pour 0-14 pH ce sera "0".
Est utilisé comme "début d'échelle". Entrer ici la fin d'échelle.
Exemple :
"14" pour un transmetteur de 0-14 pH
Si l'ensemble de la gamme du transmetteur n'est pas utilisée, vous pouvez entrer la valeur inférieure de la section
nécessaire (on obtient ainsi une meilleure résolution).
Exemple :
transmetteur 0-14 pH, section nécessaire 5-9 pH. Régler ici "5".
Comme "Zoom début". Entrer ici la valeur supérieure de la section nécessaire.
Exemple :
transmetteur 5-9 pH. Entrer ici "9".
La valeur réglée doit être d'autant plus élevée que le nombre de parasites superposés au signal de mesure est important.
Résultat : Les pics parasites rapides sont amortis/supprimés (pour experts : "Point bas 1er ordre")
Position seulement disponible dans le cas d'un raccordement direct de thermocouples.
"Interne" : compensation des tensions parasites mesurées aux bornes de raccordement par mesure de la température à la
face arrière.
"Externe x °C/°F": compensation des tensions parasites par utilisation de points de référence externes thermostatés.
Recommandation lors de l'utilisation du thermocouple type B (Pt30Rh-Pt6Rh) :
même lors d'un raccordement direct sans point de référence externe, régler toujours "Externe (0 °C / 32 °F)".
Raison : caractéristique non linéaire de ce thermocouple dans la gamme < 50 °C / < 122 °F.
Copie les réglages de la voie actuelle dans la voie sélectionnée (y compris les seuils). Les deux derniers chiffres de la
désignation de la voie cible sont remplacés par son numéro de voie.
Avec cette fonction il est possible de corriger la valeur mesurée. Ces valeurs de correction, permettant par ex. de
compenser les tolérances des sections de mesure, peuvent être entrées avant tout traitement. L'appareil détermine
automatiquement les valeurs de différence et adapate la mesure actuelle pour un usage ultérieur.
MemoGraph S
Endress+Hauser
