Quatre mécanismes de réglage de base de la scie (suite)

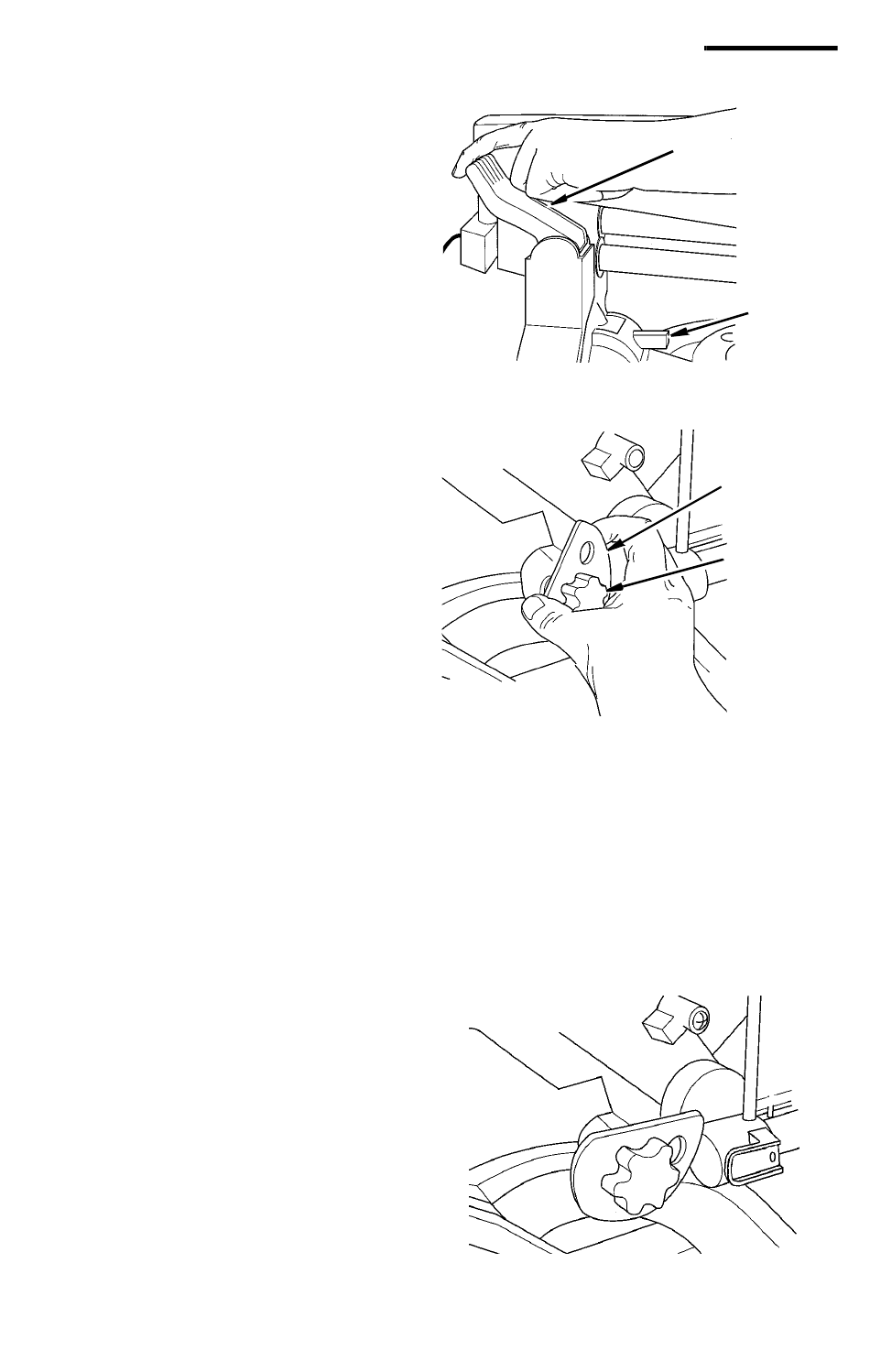

2. Le levier de blocage de l'angle de biseau/
l'aiguille d'indexation de l'angle de biseau
Pour changer le réglage de l'angle de biseau de
la lame :
a. Tirez le levier de blocage de l'angle de biseau
vers l'avant, puis faites tourner l'aiguille
d'indexation de l'angle de biseau vers le bas.
Cette mesure permettra d'incliner la lame et
en même temps de « contourner » les points
d'indexation de biseau pré-établis.
b. Pour engager les points d'indexation de
biseau pré-établis, faites tourner l'aiguille
d'indexation de l'angle de biseau vers le haut.
c. Engagez l'aiguille d'indexation de l'angle de
biseau et/ou le levier de blocage de l'angle
de biseau avant de réaliser une coupe.
3. La came de réglage de la profondeur et le
mécanisme de retenue de la tête
Pour dégager la lame :
a. Tout en appliquant une légère pression vers
le bas sur la poignée, tirez la came de
réglage de la profondeur vers la droite, puis
soulevez la lame.
REMARQUE : Il n'est pas nécessaire de des-
serrer le bouton de réglage de la profon-
deur.
b. Faites tourner la came de réglage de la pro-
fondeur de façon à ce que le méplat sur la
came soit orienté vers le haut.
REMARQUE : Le mécanisme de retenue de
la tête ne doit être utilisé qu'à des fins de
transport et de stockage. Aucune opération
de coupe ne doit avoir lieu pendant que le
mécanisme de retenue est engagé.
Pour verrouiller la lame dans la position
inférieure :
a. Tirez la came de réglage de la profondeur
vers la droite et abaissez la lame jusque
dans la table.
b. Faites tourner la came de réglage de la pro-
fondeur jusqu'à ce que la goupille sur le
mécanisme de protection supérieur de la
lame soit engagée dans la fente de la came.
4. Le bouton de verrouillage du coulisseau
Faites tourner le bouton de verrouillage du
coulisseau dans le sens inverse des aiguilles
d'une montre afin de le desserrer et dans le
sens des aiguilles d'une montre afin de le ser-
rer. En desserrant le bouton, vous permettrez à
la tête du moteur de glisser d'avant en arrière.
En serrant le bouton, vous verrouillerez la tête
du moteur en place.
16
Levier de blocage
de l'angle de biseau
Aiguille
d'indexation
de l'angle
de biseau
Came de réglage
de la profondeur
Bouton de
réglage de
la profondeur
