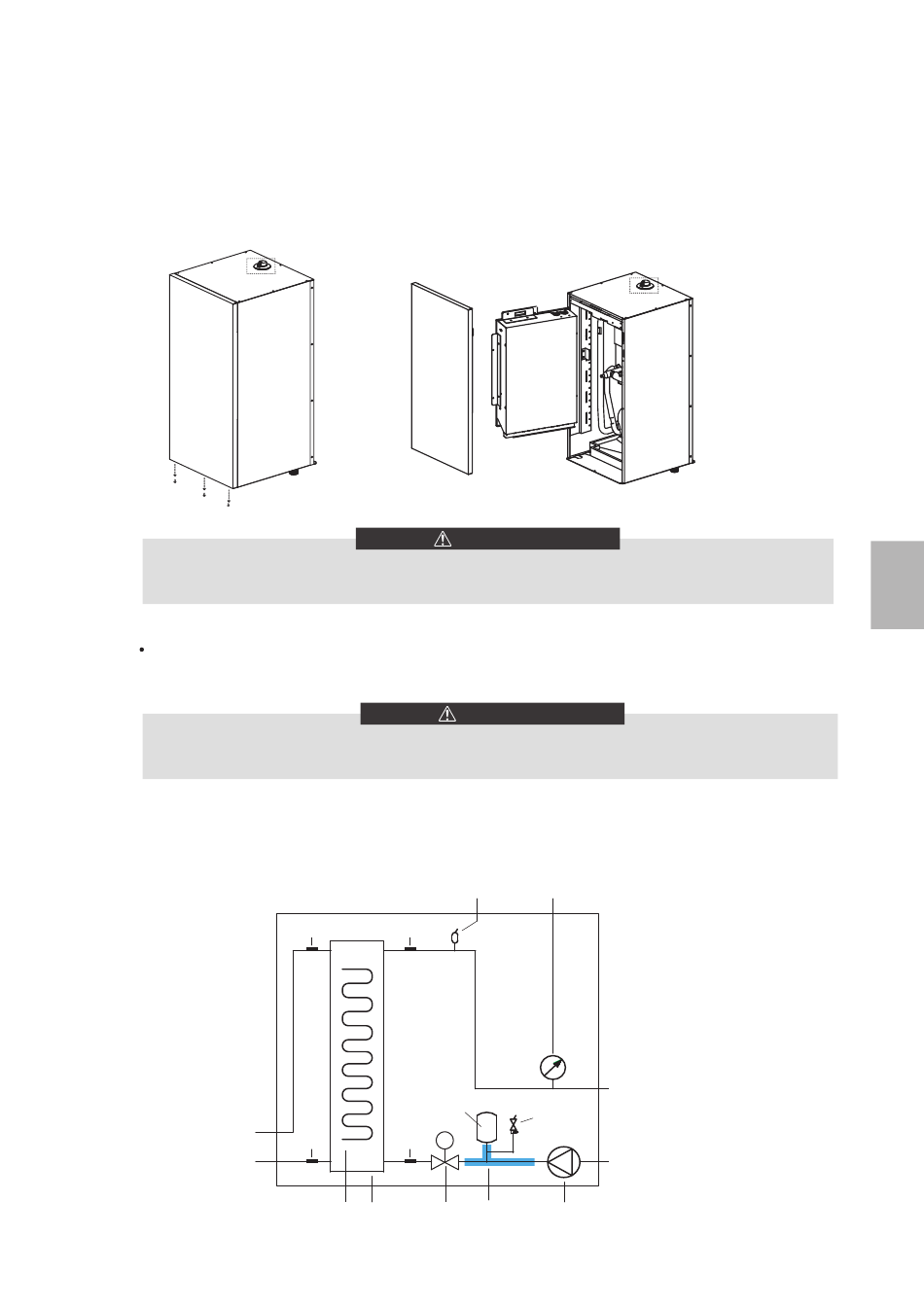

8 APERÇU DE L'UNITÉ
8.1 Démontage de l'unité
Le couvercle de l'unité intérieure peut être enlevé en desserrant les 3 vis latérales et enlevant le couvercle.
Assurez-vous de fixer le couvercle avec les vis et les rondelles en nylon lors de l'installation du couvercle (les vis sont
livrées en tant qu'accessoire). Les pièces à l'intérieur de l'unité peuvent être chaudes.
Pour accéder aux composants du boîtier de commande - par exemple pour connecter le câblage - le panneau d'entretien
du boîtier de commande peut être enlevé. Par conséquent, desserrez les vis avant et décrochez le panneau d'entretien du
boîtier de commande.
Coupez toute alimentation - à savoir l'alimentation électrique de l'unité extérieure, l'alimentation électrique de l'unité
intérieure, le réchauffeur électrique et l'alimentation supplémentaire du réchauffeur avant d'enlever le panneau
d'entretien du boîtier de commande.

8.2 Composants principaux

5.1
3
5.2
4
ATTENTION
ATTENTION
1
5.4
2
5.3
F
8
14.1
14.3
10
14.2
25
7
11
13
12
9
