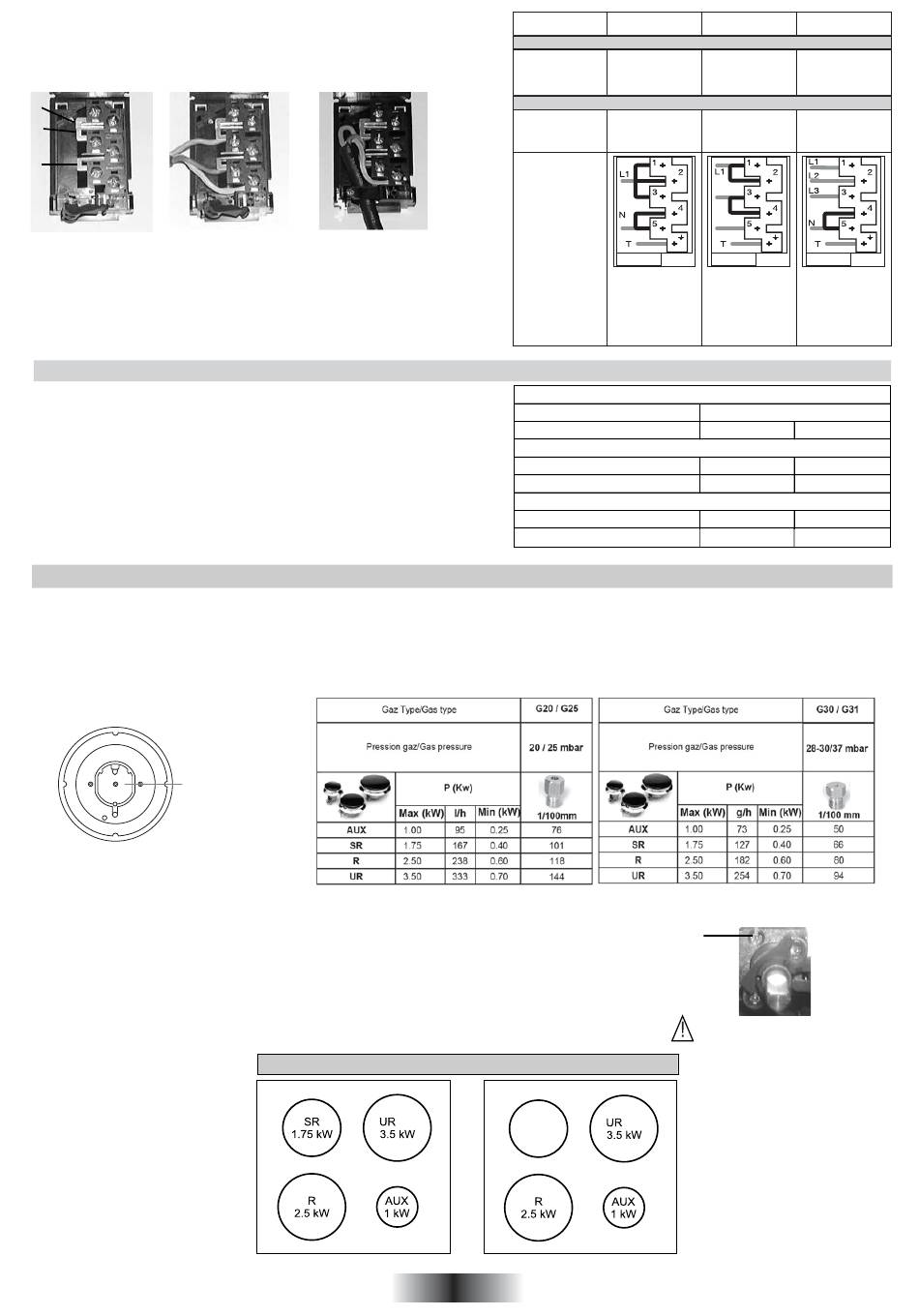

Exemple de raccordement en monophasé.
1- Mise en place
2- Mise en place
des pontets
1
L1
2
N
3
Attention : un mauvais serrage peut entraîner des risques
d'échauffement dangereux au niveau du câble d'alimentation.
Lorsque l'opération de raccordement aux bornes de l'appareil
est terminée, revisser le serre-câble et fermer le capot.
CHANGEMENT GAZ et REGLAGE
La cuisinière est réglée en usine pour le fonctionnement au gaz
dont la nature est indiquée sur l'emballage et rappelée sur
l'étiquette apposée sur l'appareil.
FR :
Cat. II2E+3+, réglage d'origine
Gaz Naturel G20-20 mbar / G25-25 mbar
En cas de fonctionnement avec un autre gaz, il est nécessaire d'adapter l'appareil en suivant les indications citées ci-dessous.
1. REMPLACEMENT DES INJECTEURS
Pour remplacer l'injecteur, suivre dans l'ordre les opérations suivantes:
• Soulever le couvercle de la cuisinière, retirer les grilles, chapeaux et brûleurs.
• Au moyen d'une clé à pipe adaptée, dévisser l'injecteur et le remplacer par un injecteur correspondant au type de gaz
distribué (voir tableau ci-dessous). Le visser à fond, puis replacer tous les éléments brûleurs, chapeaux et grilles.
L'injecteur est identifié par un repère.
Corps de brûleur (vue de dessus)
Injecteur
2. REGLAGE DU RALENTI
Si une modification de la nature du gaz a été réalisée, la stabilité de la flamme en position ralenti doit être vérifiée et ajustée en
procédant au réglage de la vis bipasse. Pour accéder à la vis bipasse, retirer les manettes.
a) Gaz Naturel: Dévisser la vis bipasse d'un tour. Allumer le brûleur et le mettre en
position ralenti. Visser la vis bipasse jusqu'à l'obtention d'une flamme réduite
restant stable lorsqu'on passe du plein feu à la position ralenti (en cas d'extinction,
augmenter le ralenti er revérifier).
b) Gaz Butane - Propane: Le réglage est obtenu en vissant à fond (sans
forcer) la vis du bipasse dont l'orifice calibré assure le débit réduit.
Replacer les manettes.
3- Passage du
des fils
cordon dans le
serre-câble
T
RCF
Câble - Section
Câble - Type
RCM
Câble - Section
Câble - Type
BRANCHEMENT
SUR LA
PLAQUE A
BORNES
Shunter:
établir un pont à
l'aide d'une
barrette shunt
TYPE
Modèles
TYPE DE GAZ ALTERNATIF / PUISSANCE
Puissance gaz (kW)
G20/G25 20/25 mbar (N.G) (l/h)
TYPE DE GAZ ALTERNATIF / PUISSANCE
Puissance gaz (kW)
G30/G31 28-30/37 mbar (LPG) (G/h)
TYPE C660S
PE
2000 W
5 FR
Monophasé
Triphasé
220-240V~
220-240V3~
3 G 2,5 mm
2
4 G 2,5 mm
2
H05VV-F
H05VV-F
ou H05RR-F
ou H05RR-F
3 G 2,5 mm
2
4 G 2,5 mm
2
H05VV-F
H05VV-F
ou H05RR-F
ou H05RR-F
L2
L3
L1: Phase
1 Phase
shunter 1-2 et
shunter 1-2
shunter 2-3
3 Phase
N: Neutre
shunter 3-4
shunter 4-5
5 Phase 5
T Terre
T Terre
CUISINIERE
C660S
4 GAZ
8.75
833
8.75
636
Vis
bipasse
En aucun cas, les autres vis
ne doivent être desserrées !
Triphasé
380-415V3N~
5 G 1,5 mm
2
H05VV-F
ou H05RR-F
5 G 1,5 mm
2
H05VV-F
ou H05RR-F
1 Phase
2 Phase
3 Phase
5 Neutre
shunter 4-5
T Terre
3 GAZ + 1 E
7
428
7
327
