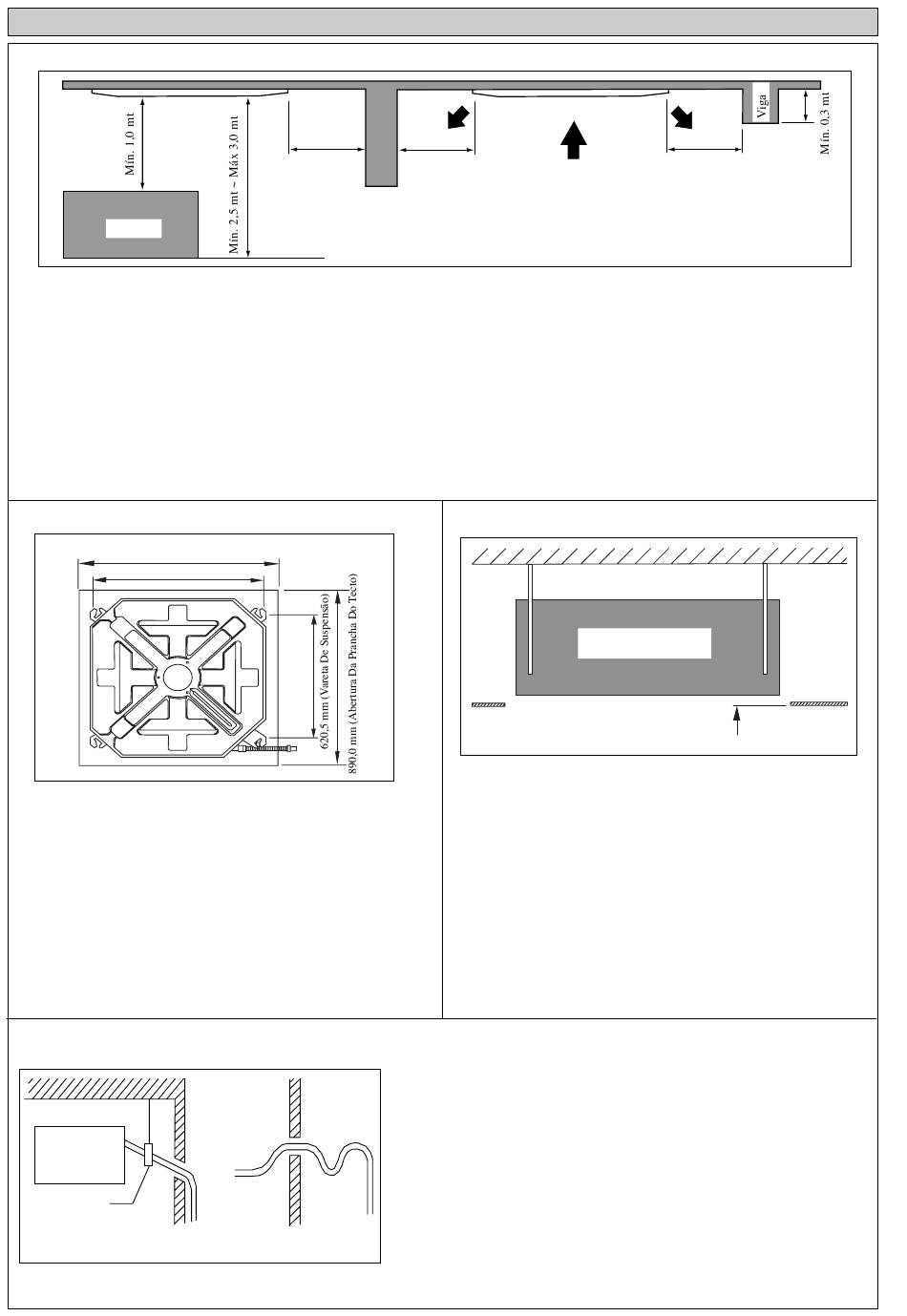

1. Inspecção Preliminar Do Local
Obstáculo
•
A instalação e corrente eléctrica estão em conformidade com os códigos e regulamentos da autoridade local (por exemplo, a
Comissão Eléctrica Nacional/National Electrical Board).
•
A flutuação da voltagem da corrente não deve exceder ±10% da voltagem nominal. As linhas de fornecimento de electricidade
devem ser independentes dos transformadores de soldadura, que podem provocar uma elevada flutuação do fornecimento de
electricidade.
•
Certifique-se de que a localização é conveniente para a cablagem, tubagem e drenagem.
•
A unidade interior deve ser instalada de maneira a que se encontra livre de quaisquer obstáculos no percurso da descarga do ar
frio e retorno do ar quente, e deve permitir a disseminação do ar pela divisão (perto do centro da divisão)
•
Disponibilize passagem da unidade interior da parede e dos obstáculos conforme indicado na figura.
•
O local de instalação deve ser suficientemente forte para suportar uma carga 4 vezes superior ao peso da unidade interior para
evitar a amplificação do ruído e da vibração.
•
O local de instalação (superfície de tecto de suspensão) deve estar nivelada e a altura no tecto deve ser de 350 mm ou mais.
•
A unidade interior deve estar afastada de fontes de calor e vapor (evite instalá-la perto de uma entrada).
2. Instalação da unidade
890,0 mm (Abertura Da Prancha Do Tecto)
790,0 mm (Vareta De Suspensão)
•
Meça e assinale a posição para a vareta de suspensão. Faça o
buraco para a porca angulada no tecto e fixe a vareta de
suspensão.
•
O modelo de instalação é prolongado de acordo com a
temperatura e humidade. Verifique nas dimensões em
utilização.
•
As dimensões do modelo de instalação são iguais às das
dimensões de abertura do tecto.
•
Antes do trabalho de laminação do tecto ser concluído,
certifique-se de que encaixa o modelo de instalação na
unidade interior.
Nota: Discuta o trabalho de perfuração do texto com os
profissionais que efectuarem a instalação..
4. Trabalho da bomba de drenagem
Unidade
Interior
Grampo do
tubo
Certo
INSTALAÇÃO DA UNIDADE INTERIOR
Mín. 0,5 mt
Mín. 0,5 mt
Chão
•
O tubo de drenagem deve estar num declive descendente para uma
drenagem sem problemas.
•
Evite instalar o tubo de drenagem num declive para cima e para baixo
para impedir o fluxo invertido de água.
•
Durante a ligação do tubo de drenagem, exerça os devidos cuidados
para não exercer força extra sobre o conector de drenagem na unidade
interior.
•
O diâmetro externo da ligação de drenagem na mangueira de drenagem
flexível é de 20 mm.
•
Certifique-se de que executa o isolamento térmico (espuma de
Errado
polietileno com uma espessura superior a 8,0 mm) na tubagem de
drenagem para evitar que a água condensada caia no interior da
divisão..
2
3. Suspensão da unidade
Unidade interior
•
Confirme o ângulo da vareta de suspensão.
•
Segure a unidade e pendure-a na vareta de suspensão com
a porca e a anilha.
•
Ajuste a altura da unidade para 35,0mm entre a superfície
da unidade interior e a superfície do tecto.
•
Certifique-se, utilizando um nível, de que a unidade se
encontra instalada horizontalmente e aperte a porca e o
parafuso para impedir que a unidade caia e a vibração da
mesma.
•
Abra a prancha do tecto ao longo do rebordo exterior do
modelo da instalação em papel.
Mín. 0,5 mt
Prancha
do tecto
35,0 mm
