Manuels Connexes pour Daikin FWB 02JT
Sommaire des Matières pour Daikin FWB 02JT

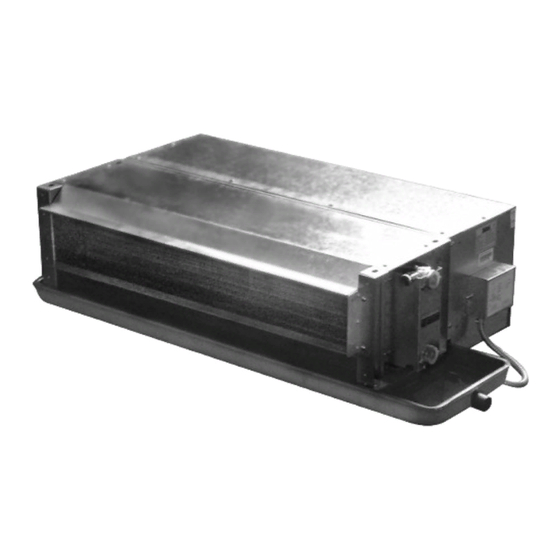

- Page 1 M08019060001 FWB0703-A2 INSTALLATION AND OPERATION MANUAL Ducted fan coil units Manuel d'installation et d'utilisation Français Ventilo-convecteurs canalisés...
-
Page 3: Table Des Matières
TABLE DES MATIERES CONTOUR ET DIMENSIONS -------------------------------------------------------------------------------------------------1 MESURE DE SECURITE-------------------------------------------------------------------------------------------------------2 CARACTERISTIQUES GENERALES ET DONNEES TECHNIQUES -----------------------------------------------3 INSTALLATION -------------------------------------------------------------------------------------------------------------------5 RACCORDEMENT DE CABLAGE ELECTRIQUE -----------------------------------------------------------------------7 ACCESSOIRES-------------------------------------------------------------------------------------------------------------------8 CARACTERISTIQUE DE COMMANDE-------------------------------------------------------------------------------------9 SERVICE ET ENTRETIEN -----------------------------------------------------------------------------------------------------10 DEPANNAGE ---------------------------------------------------------------------------------------------------------------------11 CONTOUR ET DIMENSIONS 02JT 03JT 04/05 JT 06JT 07JT 09JT... -
Page 4: Mesure De Securite
MESURE DE SECURITE AVERTISSEMENT ATTENTION L'installation et l'entretien devraient être exécutés Veuillez noter les points importants suivants par les personnes qualifiées qui connaissent pendant l’installation. S'assurer que les canaux de vidange sont bien le code et le règlement locaux, et qui sont correctement reliés. -
Page 5: Caracteristiques Generales Et Donnees Techniques
CARACTERISTIQUES GENERALES ET DONNEES TECHNIQUES Leur fonctionnement tranquille, leurs dimensions compactes et en particulier leur basse taille, rendent des unités idéales pour l'installation de plafond faux même dans des anciens bâtiments avec les espaces de plafond étroits. Les unités standard sont fournies avec l'espace d'aspiration imperméabilisé par bruit, le filtre à... - Page 6 MODELES FWB (4 PIPES) 02JF 03JF 04JF 06JF 07JF 08JF 10JF m³/h 1200 1379 1738 S.Haut m³/h 1112 1385 Haut Circulation d’Air Nominale m³/h 1115 Moyen m³/h Pression statique externe Puissance d’alimentation 2.18 3.10 4.09 5.70 6.41 7.40 9.59 Capacité totale Capacité...
-
Page 7: Installation
INSTALLATION RECEPTION Toutes les unités sortant de l'usine ont été inspectées pour assurer l'expédition des produits de haute qualité et des moyens raisonnables sont pris pour emballer correctement les unités d'enroulement de ventilateur afin de les protéger en transit. Inspecter soigneusement toutes les expéditions immédiatement sur la livraison. Quand les dommages sont évidents, noter ce fait sur le connaissement du porteur et demander que le porteur envoie un représentant pour inspecter les dommages. -
Page 8: Raccordement De Conduit D'air
NSTALLATION L'unité est conçue pour l'installation de plafond cachée. Il y a des trous sur le dessus de l'unité pour accrocher. Veuillez se référer à Fig.1. Fig.2 et Fig.3. S'assurer que le dessus de l'unité est plat. ISOLATION La conception et les matériaux d'isolation devraient être conformes aux codes et aux règlements locaux et nationaux. -
Page 9: Raccordement De Cablage Electrique
RACCORDEMENT DE CABLAGE ELECTRIQUE MODELES FWB 02J~06J T/F 2 TUYAUX & 4 TUYAUX CABLAGE ORANGE NOIR BRUN NOIR JAUNE ROUGE COMMUTATEUR DE VITESSE DE BLEU VENTILATEUR SOURCE D'ENERGIE COMMUTATEUR PRINCIPAL NOTE: CABLAGE DE CHAMP M1: MOTEUR DE VENTILATEUR MF: VITESSE DE VENTILATEUR MOYENNE G/Y: VERT/JAUNE HF: VITESSE DE VENTILATEUR HAUTE LF: VITESSE DE VENTILATEUR BASSE... -
Page 10: Caracteristiques De Kit De Valves
ACCESSOIRES CARACTERISTIQUES DE KIT DE VALVES Le kit de valve de 3-chemin motorisé avec "MARCHE/ARRET", relié aux contrôleurs de Daikin, permet de régler la température de chambre en découpant l'écoulement d'eau à l'échangeur de chaleur. Le kit est disponible dans diverses garnitures pour toutes les unités de FWB, pour les systèmes de 2-tuyau et de 4-tuyau. -
Page 11: Caracteristique De Commande
CARACTERISTIQUE DE COMMANDE THERMOSTAT ELECTRONIQUE EC8100A + TELECOMMANDE RC8100A Montage mural Endroit Marche/Arrêt Paramètres Température Vitesse de ventilateur Choix de vitesse de ventilateur auto Réglage de Date / Temps Mode Fonctions Principales Gamme de température de fonctionnement au choix : 16-30°C Réglages de re-démarrage automatique avec mémoire Changement de Chauffage/Refroidissement basé... -
Page 12: Service Et Entretien
SERVICE ET ENTRETIEN Pour des raisons de sécurité, avant d'effectuer n'importe quel entretien ou nettoyage, arrêter l'unité et couper la tension en tournant le commutateur de ligne à ARRET. Entretien Les opérations d'entretien pour le climatiseur de FWB et des dispositifs de chauffage à air chaud sont limités au nettoyage périodique du filtre à... -
Page 13: Depannage
DEPANNAGE Si l'unité ne fonctionne pas correctement, vérifier d’abord les points rapportés dans la table ci-dessous avant de demander le service. Si le problème ne peut pas être résolu, entrer en contact avec votre revendeur ou le centre de service. Symptôme 1 : L'unité...
