Procédure

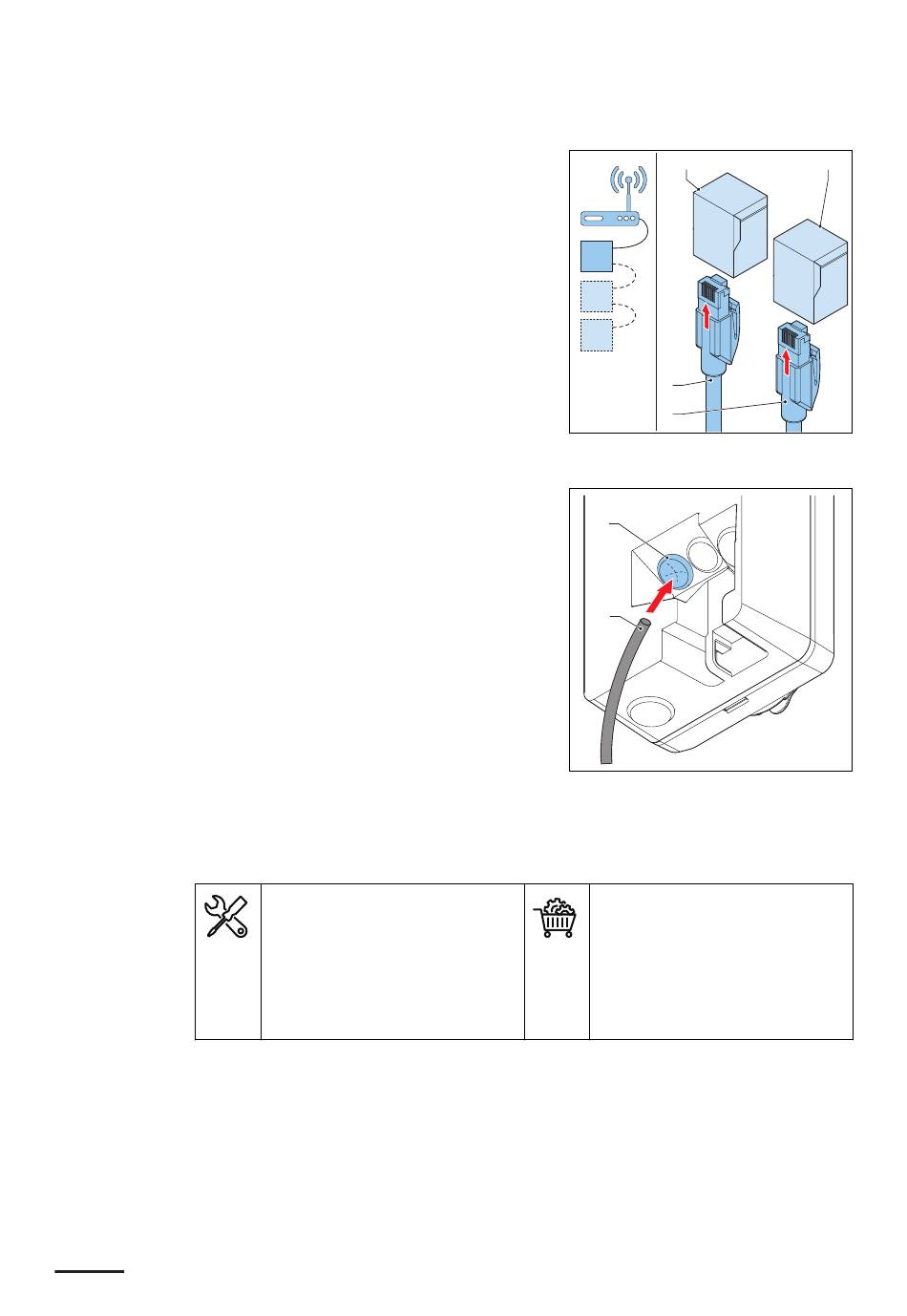

1. Insérez la fiche RJ45 (A) du câble
Ethernet dans la douille RJ45 Ethernet
primaire (B).
2. Connectez le câble Ethernet au routeur
PC, à la passerelle ou à l'IRVE
précédent dans la chaîne (C).
3. Si vous connectez des IRVE en chaîne,
insérez la fiche RJ45 du câble Ethernet
sur l'IRVE suivant (D) dans la douille
RJ45 Ethernet secondaire (E).
7.4.3

Insertion des fils de communication d'un compteur externe

1. Retirez l'œillet (A) de l'IRVE.
2. Percez un orifice au centre de l'œillet.
3. Installez l'œillet.
4. Si nécessaire, dénudez le câble à la
longueur correcte. Voir la section
11.13.4.
5. Poussez les fils à travers l'œillet.
6. Passez le câble (B) dans l'orifice
d'entrée.
7.4.4

Connexion des fils de communication d'un compteur externe

Connectez le compteur intelligent avec un ModBus RTU (RS485 ) à l'IRVE.
Prérequis
BCM.V3Y01.0-FR | 002
• Tournevis plat
Installation électrique
C B
A
D
A
B
• Compteur externe avec
interface ModBus RTU
• Fil pour RS485. Voir la
section 11.13.4. Respectez la
réglementation locale
relative au nominal correct
d'isolation des fils.
E
