Description

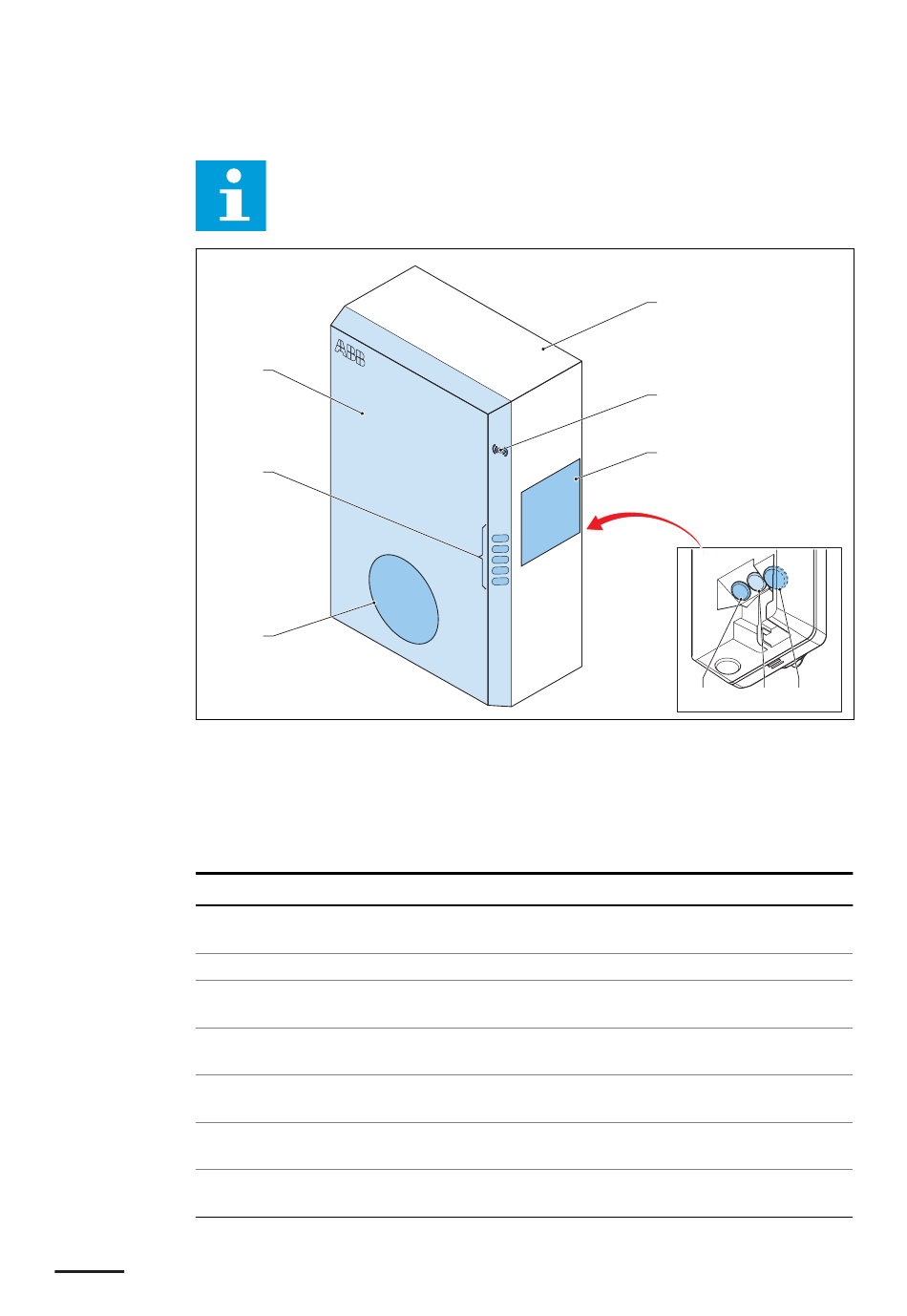

2.6.2 Vue d'ensemble de l'IRVE - extérieur
A
B
C
D
E
Pièce
Connexion de câble de re-
charge de VE
Entrées
Indicateurs LED
Protection frontale
Enveloppe
Lecteur RFID
Étiquette de produit
16
Note : L'illustration présente le modèle d'IRVE sans affichage.
F
E
A
Connexion de câble de recharge de
VE
Entrées de borniers pour compteur
externe
Entrée de câble Ethernet
Entrée de câble d'entrée CA
Indicateurs LED
F Protection frontale
G Enveloppe
H Lecteur RFID
I Étiquette de produit
Fonction
Connexion du câble de recharge de VE
Entrées pour les câbles entrant dans l'IRVE
Affichage du statut de l'IRVE et de la session de rechar-
ge. Voir la section 2.8.1.
Mesure évitant que l'utilisateur n'accède à l'installation
et aux pièces de maintenance de l'IRVE
Mesure réduisant l'accès à l'intérieur de l'IRVE par des
personnes non-qualifiées
Moyen d'autorisation du démarrage ou de l'arrêt d'une
session de recharge avec une carte RFID
Affichage des données d'identification de l'IRVE. Voir la
section 2.3.
G
H
I
B C D
