6

Description et fonctionnement

6.1

Description du produit

Module électronique
1,5 - 7,5 kW :
1
2
3
4
8
11 - 22 kW :
1 8
6 4

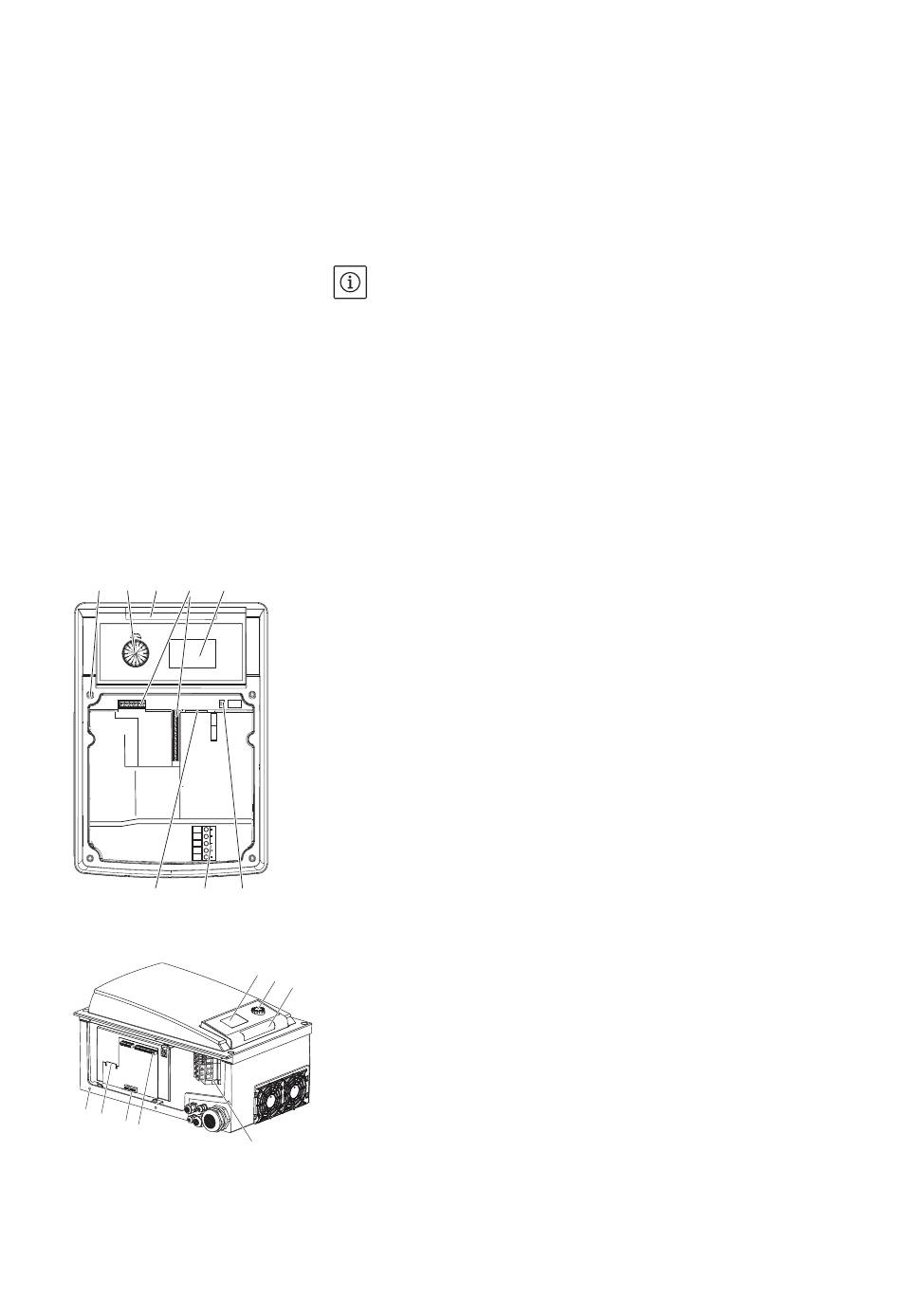

Fig. 3 : Module électronique
Notice de montage et de mise en service Wilo-CronoLine-IL-E, CronoTwin-DL-E, CronoBloc-BL-E
5
7
6
5
2
3
7
Les pompes décrites sont des pompes monocellulaires basse pression
de construction compacte avec entraînement accouplé. Les pompes
peuvent être aussi bien montées en tant que pompe installée en ligne
directement dans une tuyauterie suffisamment ancrée que fixées sur
un socle de fondation.
Le corps de pompe IL-E et DL-E est de construction Inline, ce qui
signifie que les brides côté aspiration et côté refoulement se situent
dans un axe. Tous les corps de pompe sont dotés de piètements
rapportés. Le montage sur un socle de fondation est recommandé.
REMARQUE :
Des brides pleines sont disponibles pour tous les types de pompe/tailles
de corps de la gamme DL-E (cf. Chapitre 5.4 « Accessoires » à la
page 132). Leur rôle est d'assurer le remplacement d'un kit embro-
chable, même sur un corps de pompe double. Un entraînement peut
ainsi continuer d'être en service lors du remplacement du kit embro-
chable.
Le corps de pompe de la gamme BL-E est un corps de pompe spiralé
avec des dimensions de brides selon DIN EN 733. Un socle vissé est
présent sur la pompe jusqu'à une puissance moteur de 4 kW. A partir
d'une puissance moteur de 5,5 kW, le type de pompe BL-E est doté de
pieds coulés ou vissés.
Le module électronique régule la vitesse de rotation de la pompe sur
une valeur de consigne qui se règle à l'intérieur de la plage de réglage.
La puissance hydraulique est régulée à l'aide de la pression différen-
tielle et du type de régulation sélectionné.
Pour tous les types de régulation, la pompe s'adapte néanmoins à un
changement éventuel des besoins en puissance de l'installation,
comme p. ex. en cas d'utilisation de robinets thermostatiques ou de
mélangeurs.
Voici les principaux avantages de la régulation électronique :
• Economie d'énergie et réduction des coûts d'exploitation
• Economie de vannes de débordement
• Réduction des bruits d'écoulement
• Adaptation de la pompe aux exigences de service variables
Légende (fig. 3) :
1 Points de fixation de couvercle
2 Le bouton rouge
3 Fenêtre infrarouge
4 Bornes de commande
5 Afficheur
6 Interrupteur DIP
7 Bornes de puissance (bornes réseau)
8 Interface du module IF
Français
133
