SAÍDA DE HARDWARE DO TIPO COLETOR ABERTO:
O KlimaLogg Pro tem uma saída de hardware do tipo coletor aberto.
Esta saída tem duas saídas de comutação que reagem da seguinte
forma no caso de um alarme no canal 1.
Ponto de alteração 1, ativo quando a temperatura ou a umidade relativa
é excedida no canal 1.
Ponto de alteração 2, ativo quando a temperatura ou a umidade relativa
está abaixo no canal 1.
Um ponto de alteração é ativo, desde que o limite de alarme é disparado
e desativado novamente logo que o respectivo valor estiver novamente
dentro da faixa padrão ou a configuração do respectivo alarme é
desativada.
A saída do tipo coletor aberto tem um encaixe para um conector de 3,5

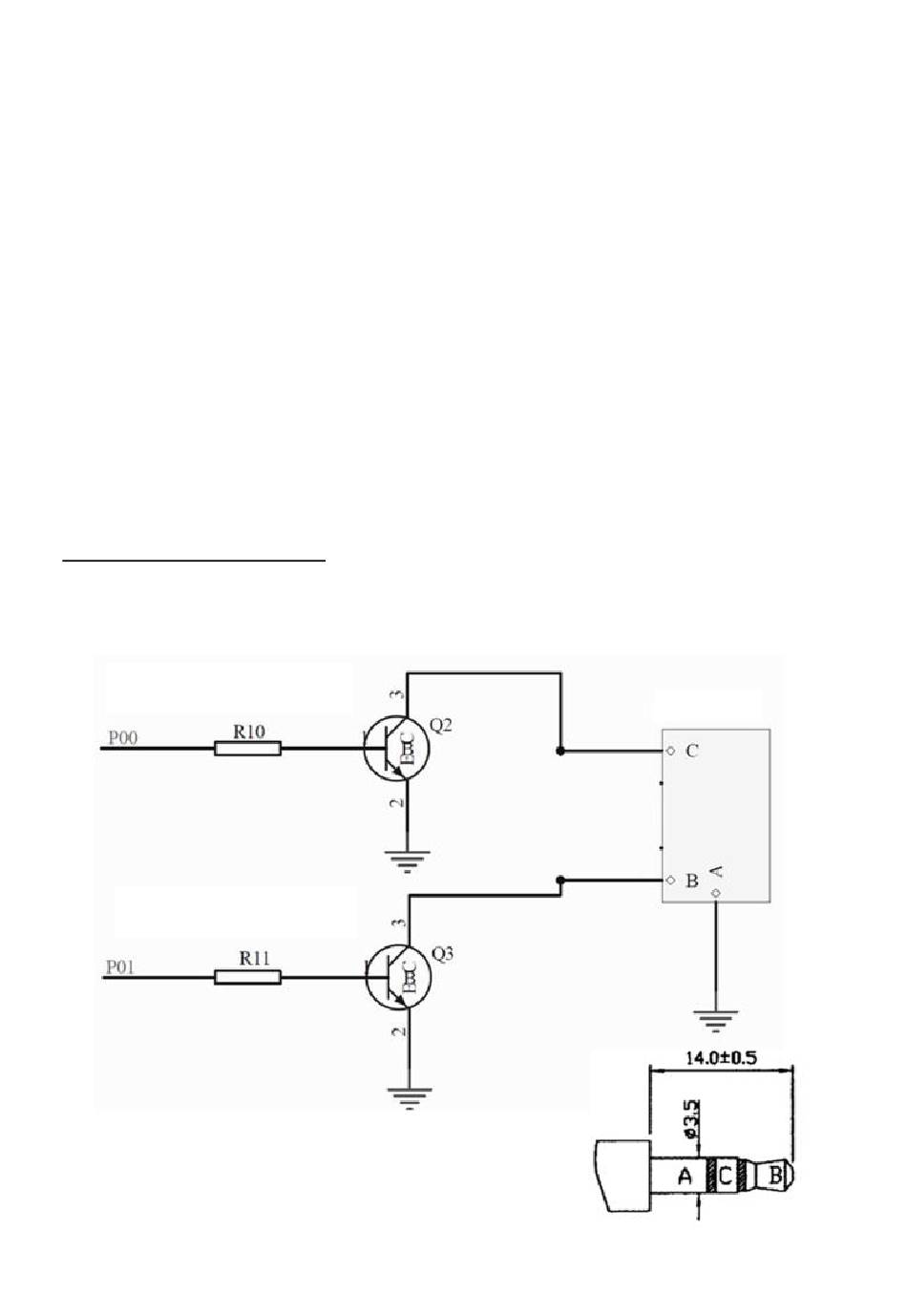

mm. O seguinte desenho mostra a configuração.
Especificações técnicas:
Tensão máxima de comutação: 24V. DC
Corrente de comutação máxima: 400 mA
ponto de alteração 1
- alarme alto -
ponto de alteração 2
- alarme baixo -
C = ponto de alteração 1, alarme alto
B = ponto de alteração 2, alarme baixo
A = terra
120
Encaixe
