Installation de l'appareil
A. Retirer l'appareil de la palette
(4) écrous 1/4-20
(4) 1/4-20 Bolts

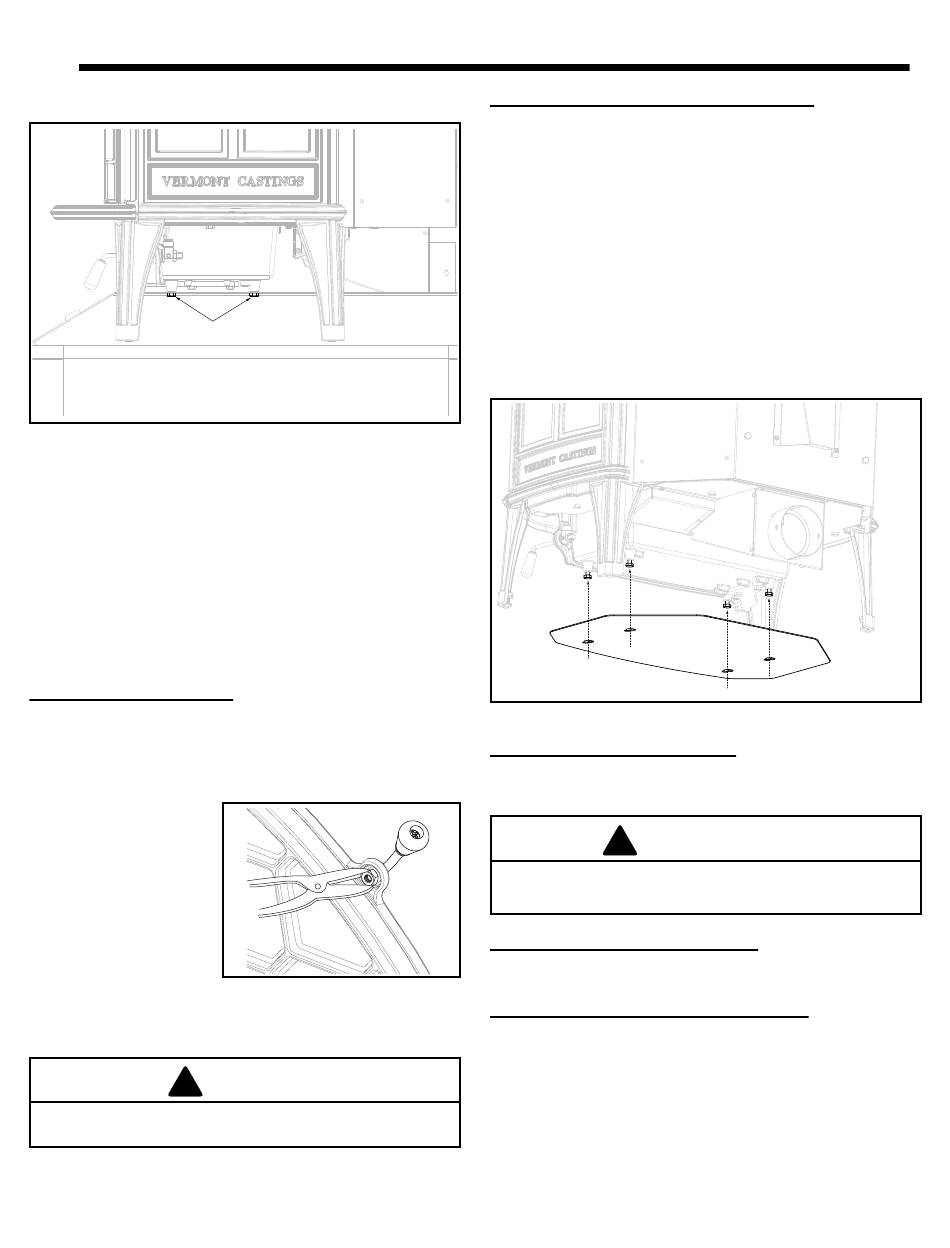

Figure 5.1 - Retirez la vanne du support de vanne.
Retirez l'appareil des supports de transport en dévissant
les (2) boulons à tête hexagonale de 1/4-20 de chacun des
supports en laissant les supports attachés à la palette, Figure
5.1. (Gardez les boulons à tête hexagonale de 1/4-20, car ils
seront nécessaires plus tard pour installer l'écran thermique.)
REMARQUE : Lorsque vous déplacez le poêle, soulevez-le
pour enlever le poids des pattes autant que possible. Traîner
ou glisser le poêle, particulièrement sur des surfaces rudes,
pourrait briser les pattes.
B. Montage
Installation de votre poêle
Les poêles en fonte sont lourds, et il faudra entre deux et quatre
personnes pour mettre votre Dauntless FlexBurn en place.
Essuyez le revêtement protecteur d'huile sur la plaque avec
un chiffon sec ou une serviette en papier.
Installez la poignée sur
la plaque. Ouvrez la
porte avant, poussez
sur la plaque et montez
la poignée, Figure 5.2.
Avec la poignée à 45º
de sa position finale,
serrez l'écrou autant
que possible à l'aide
des pinces. Mettez la
poignée dans sa position
finale tout en tenant l'écrou à l'aide de la pince.
!
Un serrage excessif peut abimer le filetage.
18
Vermont Castings • Manuel d'installation du Dauntless FlexBurn_R7 • 2020 - ___ • 08/21
Figure 5.2 - Fixation de la poignée
de plaque.
ATTENTION
Installation de l'écran thermique inférieur
REMARQUE : L'écran thermique inférieur est nécessaire
pour la plupart des installations.Veuillez consulter le texte
« Protection de plancher » dans la section « Dimensions et
dégagements » dans ce manuel pour en savoir plus.
1. Alignez les trous dans l'écran thermique inférieur avec
les quatre boulons que vous avez enlevé des supports
de vanne.
2. Faites passer les quatre boulons dans la grosse extrémité
des trous et après, tirez l'écran vers l'avant pour engager
les extrémités plus petites des rainures, Figure 5.3.
3. Fixez les côtés de l'écran thermique en faisant passer
les encoches au-dessus des têtes des boulons. Serrez
les boulons à tête hexagonale.
Figure 5.3 - Fixation de l'écran thermique inférieur.
Réglage des niveleurs de pieds
Soulevez le poêle légèrement pour qu'il n'y ait aucun poids
sur la patte à régler pendant le réglage.
!
AVERTISSEMENT
L'écran thermique du collet doit être installé pour toutes
les installations.
Fixation de la poignée du registre
Utilisez la vis de 1/4"-20 x 3" pour attacher la poignée du
registre à la souche qui se trouve à gauche.
Montage de la poignée d'insert amovible
La poignée d'insert en bois amovible ouvre et ferme les portes
avant. Retirez-la après chaque utilisation et mettez-la dans
le porte-poignée derrière la patte gauche avant. Pour monter
la poignée, passez la vis de 3-3/8 po à travers la pièce en
bois et le petit chapeau en métal brillant, Figure 5.4. Serrez
bien avec précaution.
3-90-586000FCI
