3. Optimisation du filtre: Filtre digital sur la mesure pour éliminer les
interférences. Pour une meilleure performance sélectionner la fréquence
en fonction du pays de l'installation.
4. Rupture de capteur: Gère le comportement de la sortie quand il y a une
défaillance de la sonde. Quand Minimum est choisi le courant passe à < 4 mA,
Quand Maximum est choisi le courant passé à > 20 mA.
5. Correction du zéro: permet de petites corrections d'erreur de mesure.
6. Information du transmetteur: La boite « informations » peut contenir des
données sur un transmetteur en particulier. Transmettre ces données en
cas de contact de notre service technique.
7. Lecture de la configuration: Permet de lire la configuration du
transmetteur relié.
8. Envoyer la configuration: transmet la configuration au transmetteur relié.
Note: La configuration par défaut de l'usine est (si spéciale spécifiée à la
commande):
Entrée Pt100 0 à 100°C, Offset 0°C
•
60Hz et échelle maxi de sortie (20mA) pour rupture de sonde.
4 INSTALLATION MECANIQUE
Le transmetteur TxMiniBlock convient pour les mini têtes DIN A

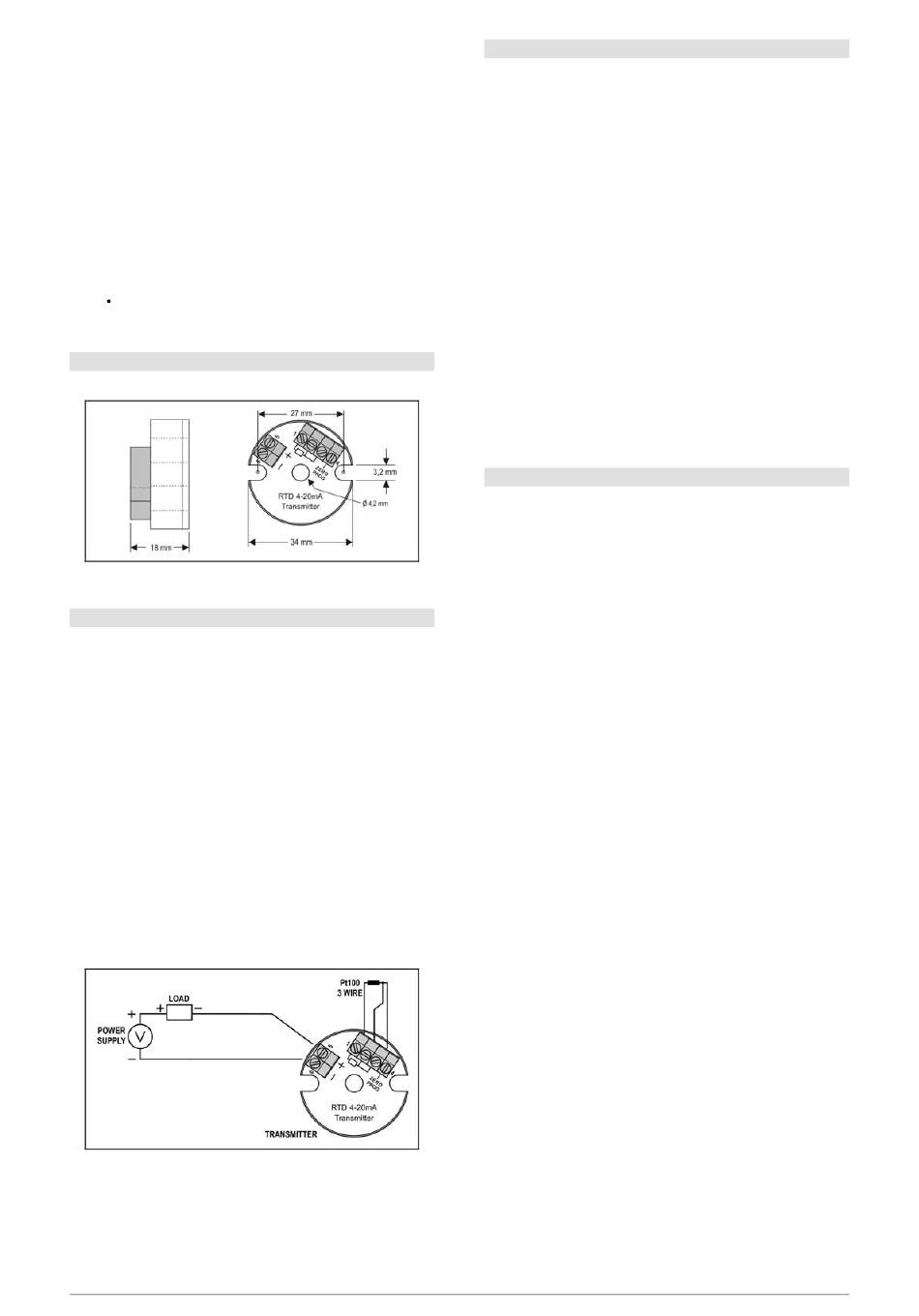

Figure 04 – Dimensions du transmetteur
5 INSTALLATION ELECTRIQUE
Bornes en Polyamide.
Section des câbles: 0.14 à 1.0 mm².
Couple de serrage: 0.8 Nm.
RECOMMENDATIONS POR L'INSTALLATION
•
Les câbles du signal devront cheminés dans des canalisations mises à
la terre et éloignés des câbles d'alimentation.
•
L'appareil aura ses propres câbles d 'alimentation et ils ne devront pas
être partagés avec ceux des moteurs électriques, des bobines, des
contacteurs etc.
•
L'installation de filtres RC aux bobines des contacteurs est fortement
recommandée (47 Ω et 100 nF, en série.
CONNECTIONS ELECTRIQUE
La Figure 05 montre le câblage du transmetteur. Bornes 1, 2 et 3 sont
utilisées pour le raccordement de la Pt100. Pour la Pt100 2 fils relier les
bornes 2 et 3. La Charge représente le shunt d'entrée de l'nitrurent de
mesure.
Figure 05 – Raccordement électrique du transmetteur – Pt100
La Charge (LOAD) représente le shunt d'entrée d'un instrument de
mesurant le 4-20 mA (indicateur, régulateur, enregistreur, etc.).
DEGRE 5
6 OPERATION
L'entrée de la sonde est calibrée en usine. Une recalibration n'est pas
recommandée, mais peut être faite avec le logiciel Txconfig. Entrer en
contact avec le constructeur..
Cependant, un réglage manuel de l'offset peut être fait pour affiner les
réglages du signal. Il est réalisé en court-circuitant les bornes 4 (zéro) et 1 (-
). Après deux secondes le changement de l'offset se fait. Le réglage de
l'offset peut faire varier la sortie courant d'un montant égal à ± 0.80mA par
rapport à la calibration d'origine. Après avoir atteint cette valeur maxi
(0.80mA au dessus du courant d'origine) la sortie passe aussitôt à – 0.80
mA sous le courant d'origine et continue ainsi d'augmenter. Quand la sortie
courant désirée est atteinte, on ouvre le cavalier et une nouvelle valeur de
l'offset est enregistrée. On peut réaliser un réglage fin à l'aide d'un contact
pendant 2 secondes..
On peut également utiliser le réglage d'offset dans le logiciel Txconfig.
II lest important de noter que la précision est toujours sur la gamme
maximum de la sonde Pt100. . Exemple:
•
Echelle maximum Pt100 = 850 °C; précision 0.2%.
•
Erreur maximum = 1.7 °C (0.2 % de 850 °C)
L'erreur est calculée sur la totalité de la gamme (-200 à 650 °C) est non sur
l'échelle programmée 0 à 100 °C.
Note: Quand on utilise un calibrateur de Pt100, vérifier que le courant
d'excitation du TxMiniBlock Pt100 et de (0.20 mA) est compatible avec le
calibrateur.
7 GARANTIE
L'électronique NOVUS est garantie (1) un an contre les défauts du matériel
en vertu des conditions suivantes:
•
La garantie d'un an commence le jour de la livraison.
•
Durant la période de garantie tous les coûts de matériel et de main
d'œuvre seront gratuits à condition que l'instrument ne montre aucune
évidence d'abus.
•
Pour l'entretient, nous renvoyer l'appareil avec une copie de la facture
d'achat. Tous les coûts de transport et d'assurance étant à votre
charge.
•
Si n'importe quel signe de choc électrique ou mécanique est constaté le
matériel ne sera pas garanti.
Degré 5
13 chemin du Baudy
69260 Charbonnières les Bains
Tel : 09 71 34 29 03
Transmetteur TxMiniBlock
2/2
