Chapitre 7. Instructions de mesure
Les besoins minimum pour la largeur de l'impulsion augmentent (la fréquence
maximum diminue) lorsque le gain augmente, comme cela est indiqué dans le
paramètre « range ». Les signaux plus larges que le maximum spécifié pour une
étendue, satureront le gain et éviteront qu'il y ait un fonctionnement jusqu'au
maximum spécifié. Des diodes positionnées dos à dos, comme à la figure 7.7-1, sont
recommandées afin de limiter les signaux à large amplitude afin qu'ils restent à
l'intérieur de la gamme spécifiée par l'étendue de mesure.
ATTENTION
Les signaux bruités avec une tension de transition lente au niveau du seuil,
peuvent induire des comptages supplémentaires au niveau du point de
comparaison. Un comparateur de tension avec une hystérésis de 20mV suit
les étapes de gain en tension. L'hystérésis à laquelle on se réfère
effectivement est égale à 20mV divisé par le gain de tension sélectionné.
L'hystérésis à laquelle on se réfère effectivement sur l'étendue de mesure
±25mV est de 2mV; par conséquent 2mV de bruit sur le signal en entrée peut
causer des comptages supplémentaires. Pour de meilleurs résultats il est
préférable de choisir l'étendue de mesure en entrée la plus large (le plus
petit gain) qui sera compatible avec les besoins minima du signal en
entrée.

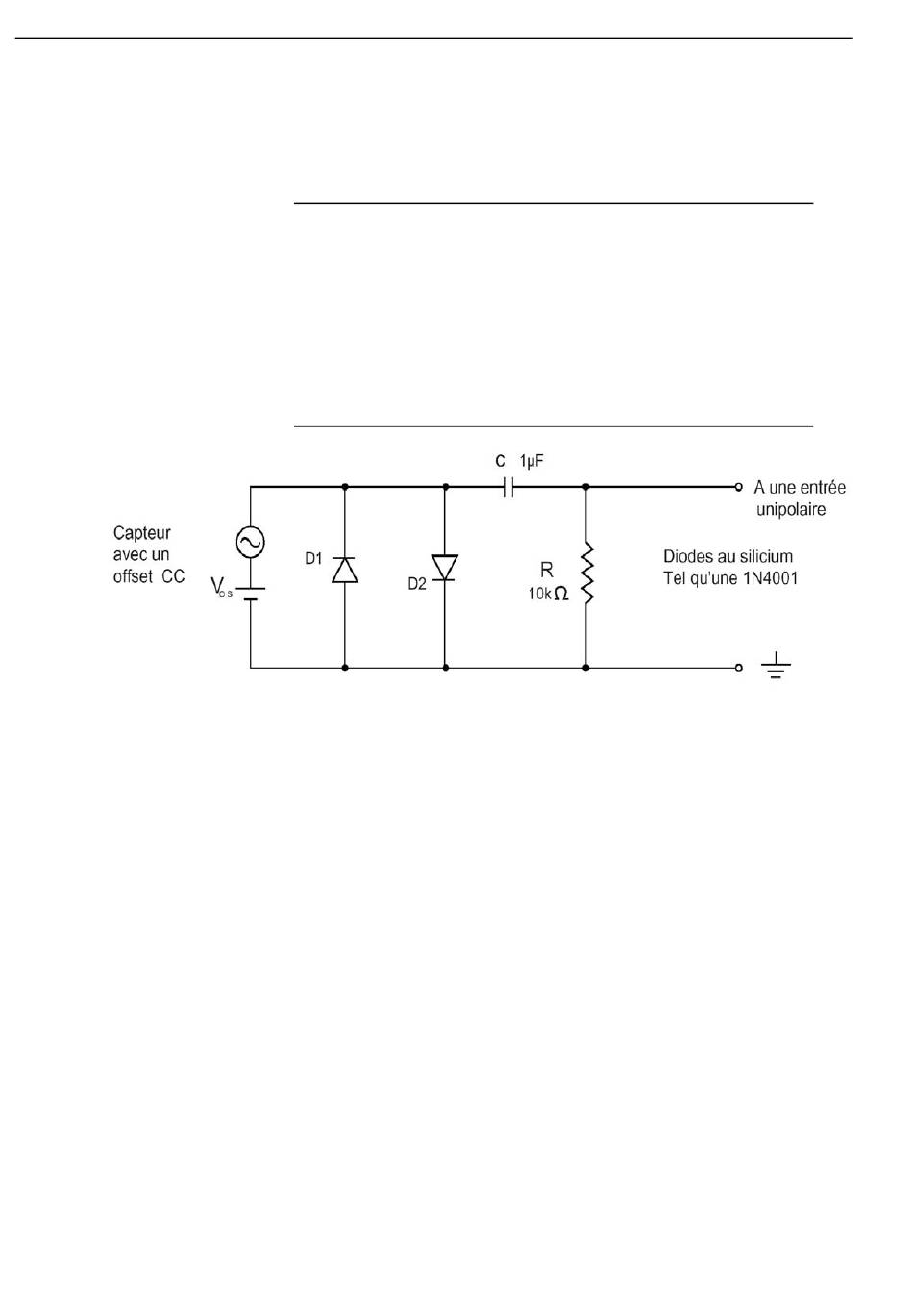

FIGURE 7.7-1. Circuit de conditionnement en entrée pour des fréquences moyennes de bas / haut niveau
La Figure 7.7-1 montre un circuit qui couple de façon capacitive un signal en entrée
afin de le centrer autour de la masse et aussi afin de limiter l'amplitude du signal en
entrée pour qu'il reste dans l'étendue acceptable. La capacité C bloque le courant
continu afin de retirer l'offset de tension. La résistance R1 est utilisée afin de biaiser
le côté de la voie d'entrée de la centrale de mesure, jusqu'à la masse. La réactance
de la capacité de blocage CC (Xc = (2⋅π⋅f⋅C)-1) et de la résistance R1 forment un
diviseur de tension à faibles fréquences (R1/(R1 + Xc)), qui atténuent le signal
appliqué. Cette atténuation donne une valeur plus basse pour les fonctionnements en
basse fréquence, et la taille minimum de R1. Le circuit atténue le signal d'entrée par
un facteur 2 à 16 Hz.
Les diodes D1 et D2 au silicium, montées dos à dos (ou en opposition), fournissent
une protection ESD (décharge électrostatique) entre la capacité C et le capteur, et
limitent aussi l'amplitude des capteurs à signaux de forte amplitude. Ces diodes
limitent les signaux de forte amplitude à approximativement 1,4V pic à pic, ce qui
est compris dans l'étendue de mesure recommandée en entrée pour tous les codes
d'étendue de mesure. Les diodes D1 et D2 ainsi que la résistance R1, sont
recommandées afin de limiter les signaux de capteurs à forte amplitude, même
lorsqu'une capacité de cloquage CC n'est pas utilisée. Les capteurs qui fournissent
de fortes tensions peuvent engendrer le passage de forts courants au travers des
diodes montées dos à dos. Une résistance de limitation de courant peut être
souhaitable afin de minimiser ces courants dans certaines situations.
7-15
