2.6.2 Méthode de mesure à quatre fils avec pince ampèremètrique
Mesure des résistances de terre sélectives, (pince courant E-Clip 1)
Lorsqu'un système de mise à terre possède de multiples mises à la terre en parallèle
(voir figure 8), la connaissance sur la qualité des terres séparées est particulièrement
importante. Particulièrement important si le système de mise à la terre est également
prévu pour la protection contre les décharges atmosphériques, car alors chaque induc-
tivité à l'intérieur du système de mise à la terre engendre un danger potentiel (résistance
plus élévée pour les impulsions à haute fréquence lors de la décharge atmosphérique).
Pour mesurer séparément la mise à terre, chaque prise est à séparer mécaniquement
de la barrette de mise à terre, il est cependant souvent difficile voir impossible de
libérer les éléments de jonction (éventuellement corrodés), sans parler des éléments de
fixation (boulons, écrous, rondelles, etc).
Le principal avantage de la méthode de mesure sélective est précisément l'absence
de séparation mécanique et ainsi d'obtenir la mesure d'une seule terre.
Etape 1
Raccordez les cordons de mesure y compris la pince (E-Clip 1) conformément à la
figure ci-dessous.

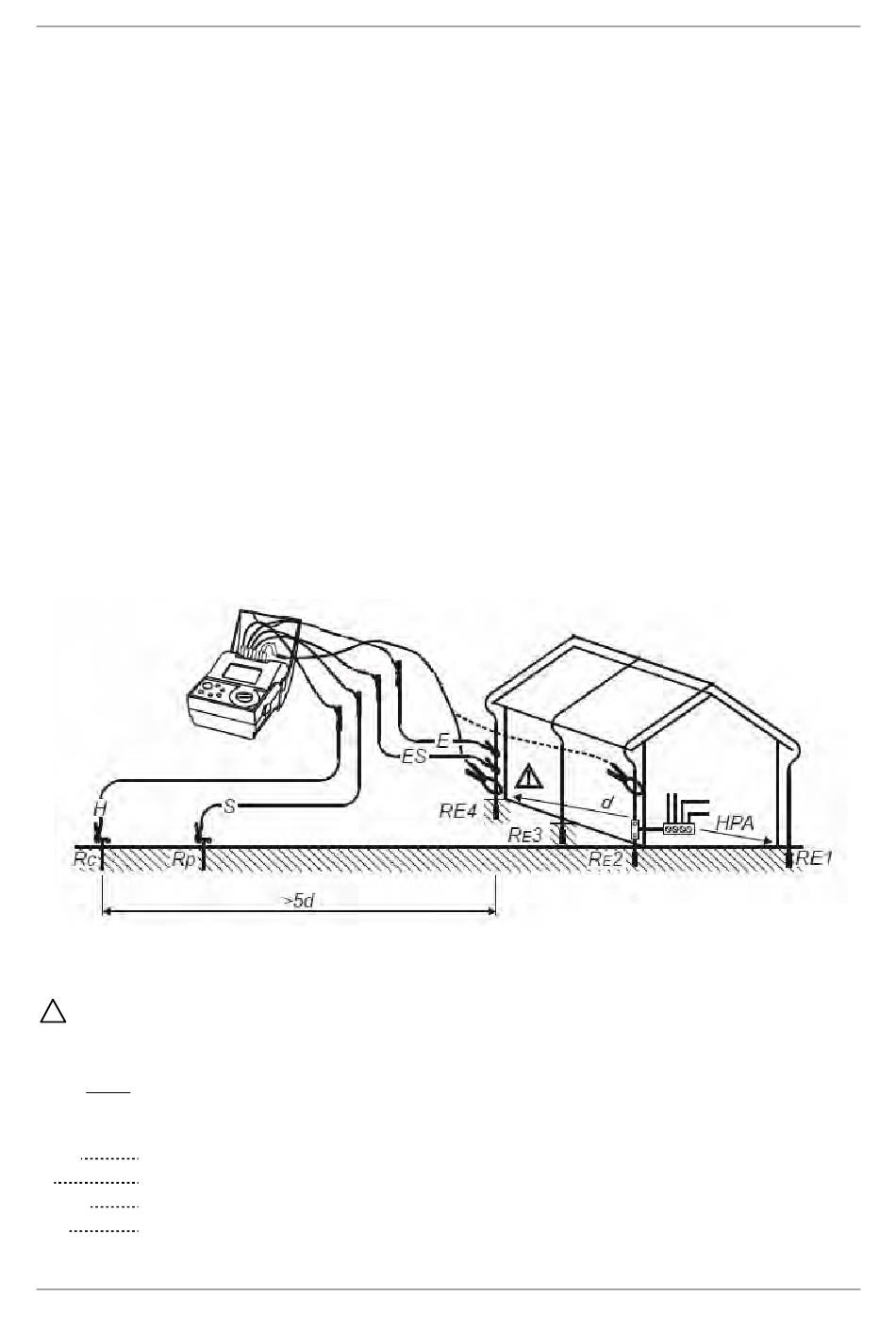

Figure 8. Schéma de raccordement avec les cordons d'essai de 20 m et la
! ...Assurez-vous que la sonde de courant soit montée au dessous de la prise E, faute
de quoi vous mesurez la mise en parallèle de toutes les résistances de terre R
U
R
=
=
R
S
E
I
4
pince
R
Résistance de mise à terre de la seule terre E4
E4
U
Tension d'essai
I
Courant mesuré par la pince de courant
pince
R
Résistance de terre sélective
S
noir
pince
vert
rouge
bleu
pince de courant (E-Clip 1)
13.
Description de l'appareil
E1
à R
!
E4
