Les portions verticales du système d'évacuation qui traversent
des plafonds nécessitent l'emploi d'un coupe-feu de plafond
dans l'ouverture de chaque plafond traversé par le conduit.
Placer un fil à plomb directement au-dessus du centre du
conduit vertical pour établir et marquer le centre du conduit
au plafond. Percer un trou ou enfoncer un clou à travers le
point central et vérifier l'absence de toute obstruction dans
le plancher au-dessus, notamment des fils électriques ou
des tuyaux de plomberie. Déplacer l'appareil et le système
d'évacuation, le cas échéant, pour éviter les solives de plafond
ou autres obstructions.

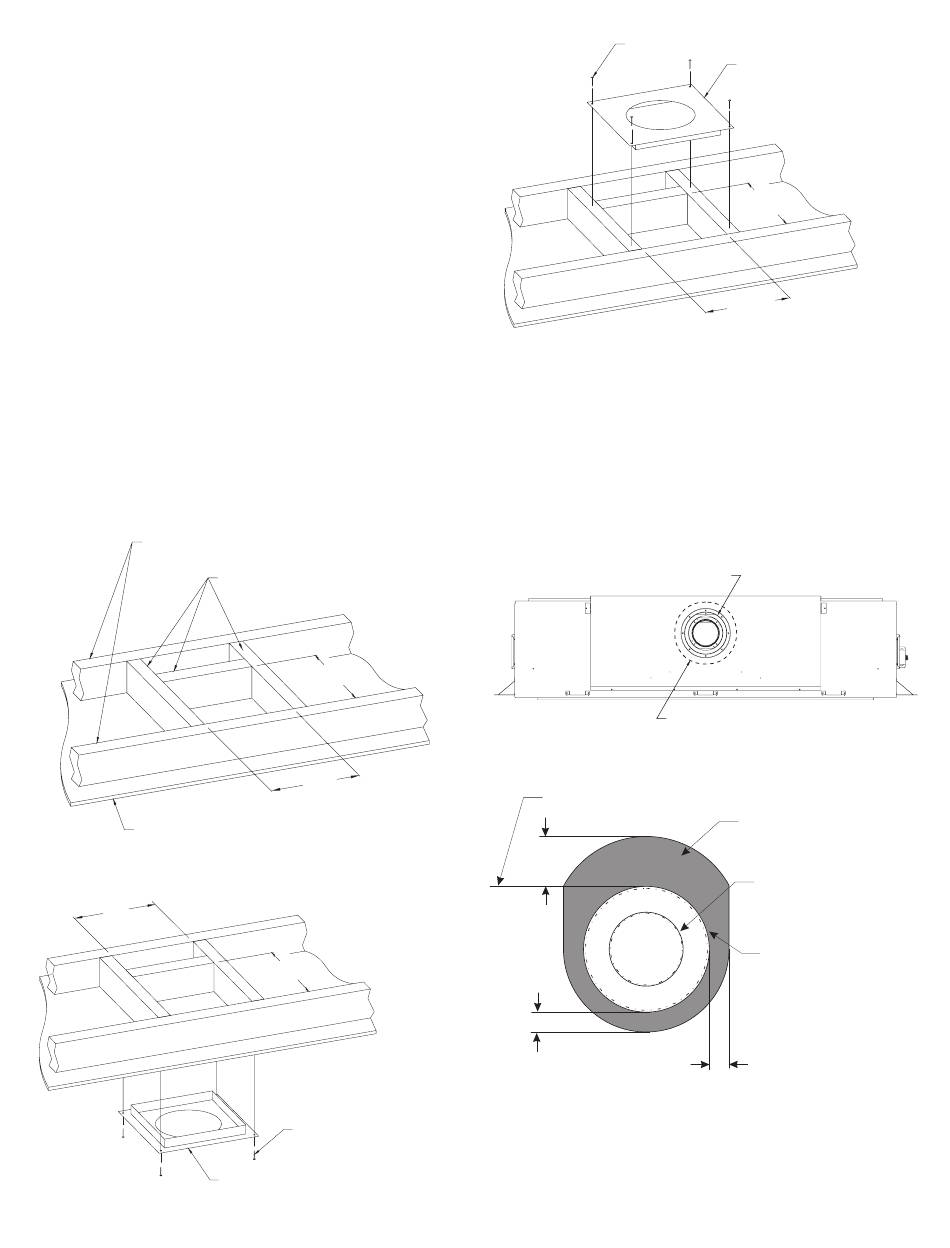

Découper une ouverture de 10 po X 10 po (254 mm X 254 mm)
à travers le plafond en se servant du point central marqué
précédemment. Encadrer l'ouverture avec du bois d'œuvre de
même section que les solives du plafond. Voir Figure 15. Si
la zone au-dessus du plafond n'est PAS un grenier, placer et
fixer le coupe-feu de plafond sur le côté plafond de l'ouverture
découpée et encadrée précédemment. Voir Figure 16. Si la
zone au-dessus du plafond est un grenier, placer et fixer le
coupe-feu sur le dessus de l'ouverture découpée et encadrée.
Voir Figure 17.
REMARQUE : Enlever l'isolant de la zone de l'ouverture
encadrée au grenier avant de poser le coupe-feu et/ou les
tuyaux d'évacuation.
SOLIVES DE PLAFOND EXISTANTES
PLAFOND EN DESSOUS
Figure 15
9-1/2 po
(241 mm)
Figure 16
41815-1-0520
NOUVELLE CHARPENTE
9-1/2 po
(241 mm)
9-1/2 po
(241 mm)
9-1/2 po
(241 mm)
CLOUS, 4 NÉCESSAIRES
COUPE-FEU DE PLAFOND
Empire Comfort Systems Inc.• Belleville, IL
CLOUS, 4 NÉCESSAIRES
Figure 17
DÉGAGEMENT DU CONDUIT D'ÉVACUATION
AVIS : Prévoir un dégagement de 1 po (254 mm) autour
du tuyau d'évacuation vertical. Voir Figure 18.
Pour un conduit horizontal, prévoir un dégagement de 1 po
(254 mm) minimum sur le dessous et les côtés du conduit
et de 3 po (76 mm) par rapport aux combustibles au-
dessus du conduit d'évacuation. Voir Figure 19.
CONDUIT D'ÉVACUATION
AUTOUR DU CONDUIT D'ÉVACUATION VERTICAL
Figure 18
Dessus de la prise d'air
3 po
(76 mm)
1 po (25 mm)
Figure 19
COUPE-FEU DE PLAFOND
9-1/2 po
(241 mm)
9-1/2 po
(241 mm)
1 po (25 mm) DÉGAGEMENT MINIMAL
Combustibles NON
admissibles dans la
zone ombrée
4 po (102 mm) ou
conduit de 5 po
(127 mm) de diamètre
6-5/8 po (168 mm) ou
conduit de prise d'air
de 8 po (203 mm) de
diamètre
1 po
(25 mm)
