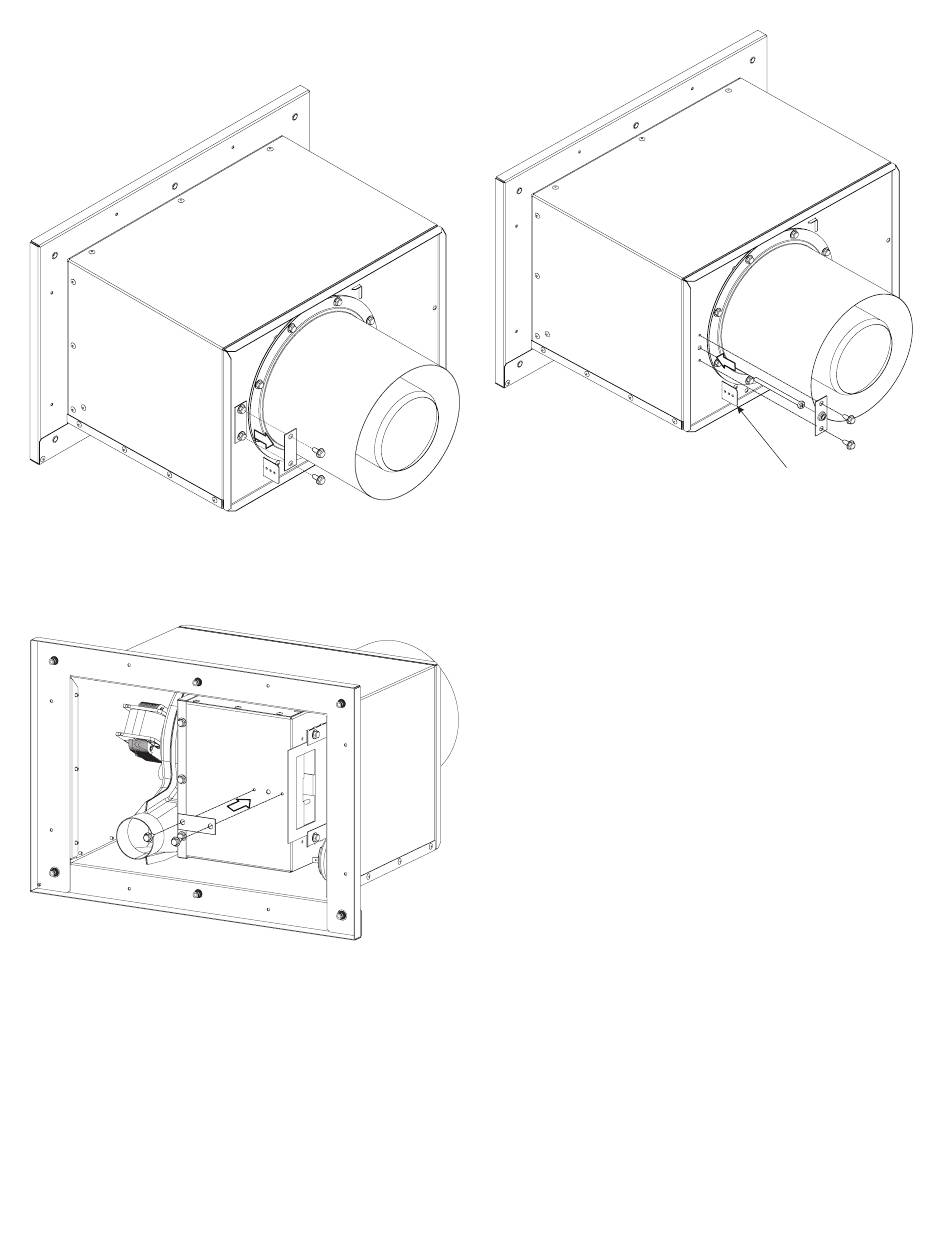

2. Démonter l'obturateur de l'arrière de l'évacuation
forcée en retirant les 2 vis n° 10 X 1/2 po indiquées à
la Figure 28.
Figure 28
3. Attacher l'obturateur à la boîte à fumée à
l'emplacement d'où la plaquette de retenue de boulon
a été retirée, comme à la Figure 29.
Figure 29
4. Visser le boulon de réglage du mélangeur dans la
plaque de mélangeur à travers l'arrière de la boîte de
prise d'air et attacher la plaquette de retenue avec
2 vis n° 10 X 1/2 po comme à la Figure 30.
Page 14
RÉGLAGE DU VOLET DE MÉLANGEUR À PARTIR DE
L'ARRIÈRE
Si le mélangeur est réglé à partir de l'arrière, la rotation du
boulon de réglage du mélangeur dans le sens des aiguilles
d'une montre ouvre le volet du mélangeur. La rotation du
boulon de réglage dans le sens inverse ferme le volet du
mélangeur. L'ouverture du volet de mélangeur peut se
vérifier en mesurant de combien l'indicateur de volet de
mélangeur dépasse de l'arrière de l'appareil.
RÉGLAGE DU VOLET DE MÉLANGEUR
1. Mesurer la hauteur de l'extrémité d'évacuation à partir
2. Mesurer la longueur horizontale efficace de
3. Choisir la table qui convient en fonction de la
4. Utiliser la table pour déterminer le réglage du volet de
Empire Comfort Systems Inc.• Belleville, IL
INDICATEUR DE VOLET DE MÉLANGEUR
Figure 30
du plancher du foyer.
l'évacuation à l'aide de l'Équation 2 ci-dessous.
Équation 2
Longueur horizontale efficace = Portion horizontale +
3 pi (91 cm) × (nbre de coudes à 90°) + 1,5 pi (46 cm)
× (nbre de coudes à 45°)
puissance nominale (en BTU) du foyer installé.
mélangeur en fonction de la hauteur et de la longueur
horizontale efficace.
