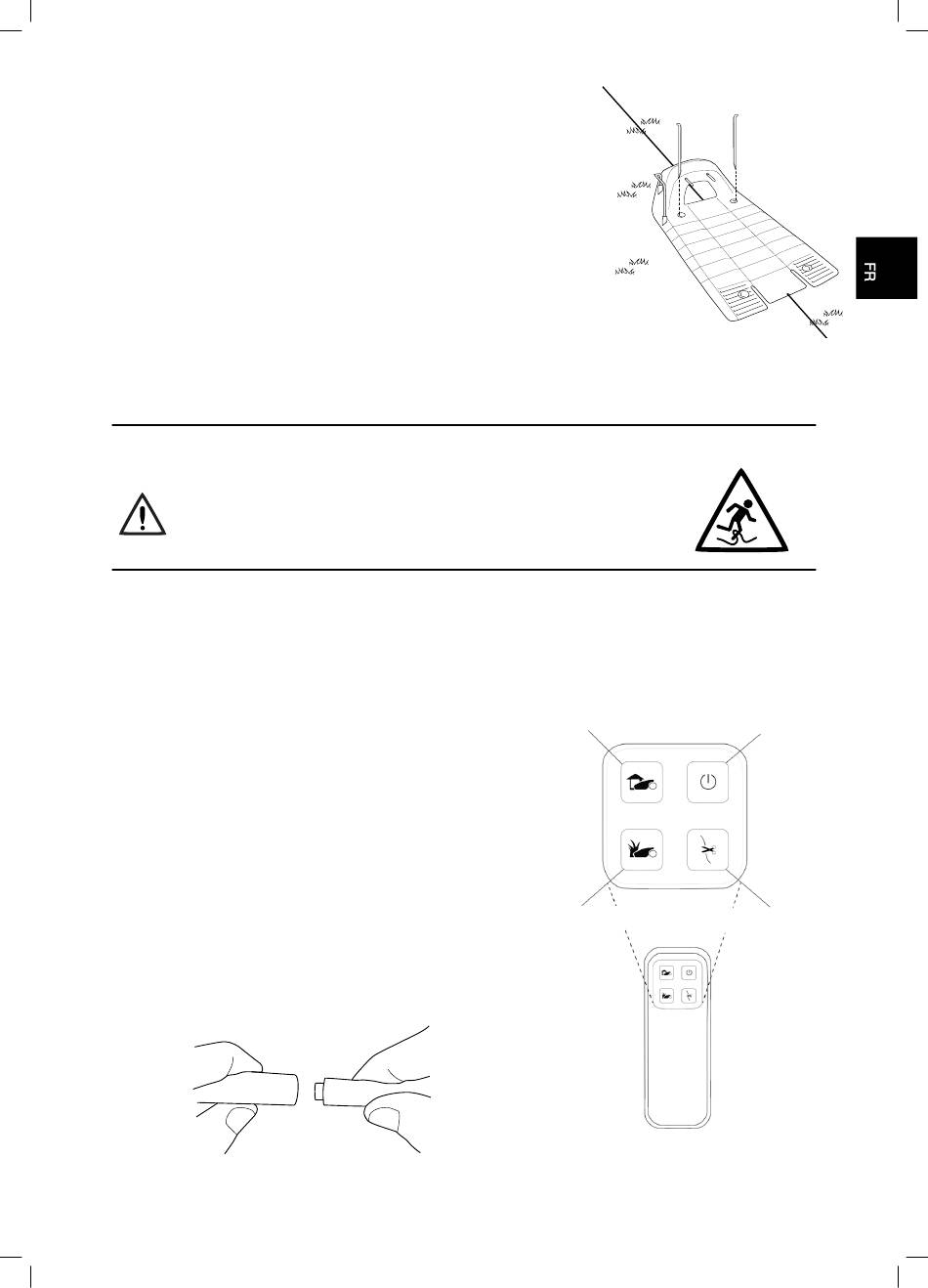

o Après que la station de base ait été positionnée,, insérez deux
piquets dans les trous de la station de base comme indiqué
sur l'image à droite. C'est seulement lorsque vous aurez
testé la position de la Station dans le cadre de la procédure
d'installation initiale (voir Section 5.2), que vous pourrez
insérer les deux piquets restants.
4.7 Connexion du Boîtier de contrôle
Pour savoir où positionner le Boîtier de contrôle, consultez la Section 3.3.
Pour savoir comment l'installer, consultez la Section 4.1.2.
Positionner et sécuriser le câble d'extension
Sécurité – Éviter les blessures !
Le câble d'extension raccordant le Boîtier de contrôle à la Station doit être fixé
convenablement au sol ! Assurez-vous qu'on ne puisse trébucher dessus.
Le cordon d'alimentation NE doit traverser QUE des surfaces souples. Il NE doit
PAS passer par des surfaces dures (telles que trottoir, allée de garage) où il ne
peut être fixé de façon sûre.
4.7.1 A l'emplacement du Boîtier de contrôle :
• Connectez le Câble CC du Boîtier de contrôle aux
15 mètres du Câble d'extension
• Connectez la boite d'alimentation à une prisé
électrique normale (230V/120V).
• L'indicateur d'amarrage (1) s'allumera si la
tondeuse est à la station de base.
• L'indicateur d'opération (3) s'allumera si la
tondeuse n'est pas à la station de base.
Bouton On/Off du
Voyant d'amarrage
programme de tonte
automatique
Voyant de fonctionnement
Voyant de rupture
de câble
23
