Schritt 1: Installieren des LCD-Bildschirms

In der ersten Phase des Installationsvorgangs installieren Sie das Active Panel als Bildschirm auf
Ihrem System. Wenn Sie während der ersten Phase der Installation Kabelverbindungen herstellen,
können Sie sich am Kabeldiagramm für den LCD-Bildschirm auf der folgenden Seite orientieren.
Wichtig: Schließen Sie das USB-Datenkabel erst an, wenn Sie dazu aufgefordert werden.
• Schalten Sie Ihren Computer aus.
Vorsicht: Das Video- oder das Netzkabel darf weder angeschlossen noch abgezogen werden,
während Ihr Computer oder das Pen Display eingeschaltet sind – dadurch könnten der LCD-
Bildschirm oder die Grafikkarte beschädigt werden.
• Wenn Ihr Computer nur über einen analogen VGA-Bildschirmanschluss verfügt, müssen Sie den
derzeit angeschlossenen Bildschirm ausstecken oder eine zweite VGA-Karte hinzufügen.
• Verbinden Sie ein Ende des VGA-Kabels mit dem Active Panel. Verbinden
Sie das andere Ende des Kabels mit dem VGA-Anschluss der Grafikkarte
im Computer. Siehe – A – im Verkabelungsdiagramm auf Seite 11.
• Ziehen Sie die Schrauben an den Steckern an.
• Schließen Sie das Netzgerät an das Active Panel an. Siehe – B – auf der folgenden Seite.
Schließen Sie dann das Netzkabel des Netzgeräts an, und stecken Sie das Netzgerät in eine
Steckdose. Siehe – C –.
Installation
Seite 10

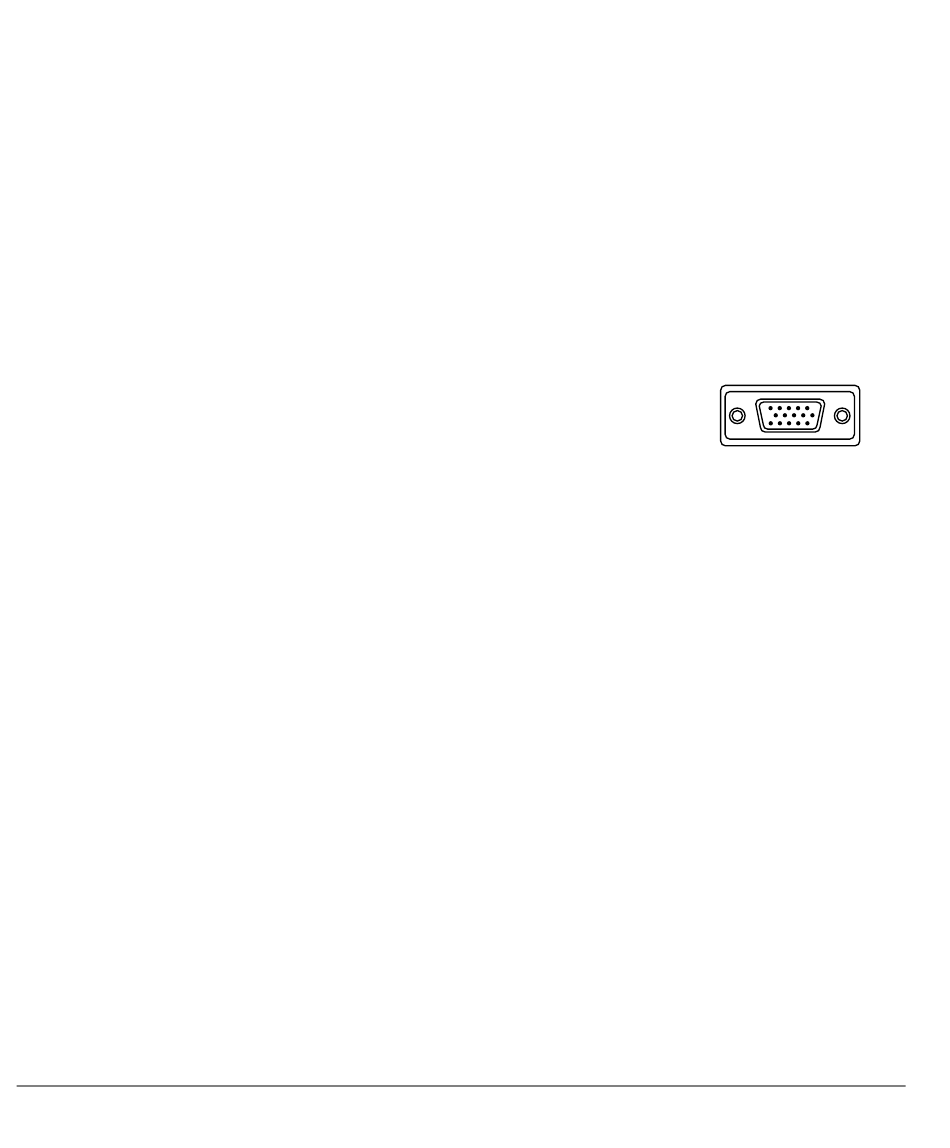

VGA-Anschluss
