MAN0905_Issue 7_07/17

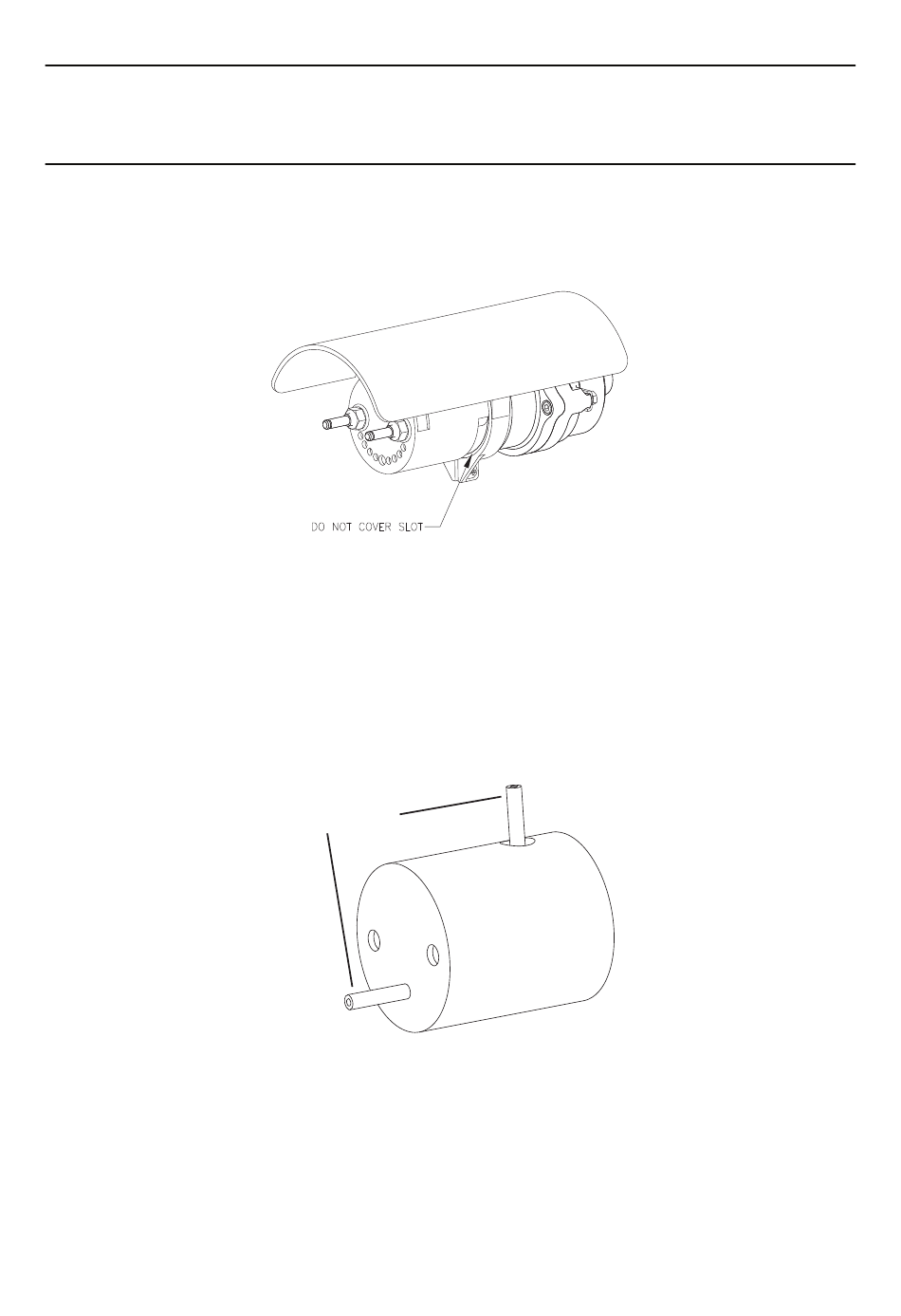

5. Installez la protection contre le soleil/les intempéries.
La protection contre le soleil/les intempéries doit être fixée au moyen d'un collier placé autour de la base de
la protection climatique standard, avec la saillie plus longue dépassant de la protection climatique standard.
Vérifiez que le collier de fixation ne couvre pas l'ouverture d'évacuation de gaz de la protection climatique
standard.
6. I nstallez des presse-étoupe homologués sur les entrées de câble du boîtier de raccordement, comme
requis pour préserver la certification et le niveau de protection IP.
7. I nstallez des bouchons d'obturation homologués sur les entrées de câble non utilisées du boîtier de
raccordement, comme requis pour préserver la certification et le niveau de protection IP.
8. Introduisez les câbles externes à travers les presse-étoupe et serrez.
9. Raccordez le détecteur de gaz et le câblage comme indiqué au Chapitre 4 (Installation électrique).
10. R emettez en place le couvercle de la boîte de raccordement.
3.2.2 Installation avec un boîtier de flux (système de prélèvement
Les systèmes de prélèvement doivent être conçus de façon à respecter les conditions de fonctionnement
du Searchpoint Optima Plus, par exemple en matière de température des échantillons, de leur propreté, de
leur teneur en eau et en poussières, etc.
Tenez également compte des points suivants :
1. Le débit doit être compris entre 0,7 litre et 2 litres par minute.
2. Le système doit être équipé d'un indicateur de débit.
3. S i possible, utilisez une pression négative afin d'éviter tout risque de pressurisation qui affecterait les
mesures de gaz relevées.
4. Les tuyaux de prélèvement choisis doivent être adaptés à l'application.
3. Installation mécanique
diam. ext. : 6 mm
Sortie
Searchpoint Optima Plus avec sortie optionnelle HART
Entrée
20
Instructions d'utilisation
2108M0550
)
®
