Volume
Le volume est utilisé pour :
1.
Calculer ou obtenir l'affichage du volume au lieu du niveau. Programmer les
paramètres associés aux points de consigne en unités de volume (au lieu de niveau).
2.
Calculer le volume pompé pour :
•
Obtenir la totalisation du volume de matériau pompé à partir du réservoir
•
Régler une alarme associée à l'efficacité du pompage
Pour utiliser cette fonctionnalité contacter un représentant Siemens Milltronics sous
www.siemens.com/processautomation.
Lectures
L'utilisation de la fonctionnalité volume entraîne l'obtention de lectures en unités
arbitraires, définies en P051.
La valeur par défaut est 100; la lecture est exprimée en pourcentage du total. L'utilisateur
peut utiliser une unité de mesure au choix. La valeur affichée peut dépasser la capacité
de l'afficheur (4 chiffres max.). Dans ce cas, choisir une unité plus importante.
Exemple
Si la capacité maximale d'un poste de pompage est 250 000 litres, P051 = 250.0. La lecture
est exprimée en milliers de litres.
Configuration et Dimensions du Réservoir
L'HydroRanger 200 offre la possibilité de choisir parmi une large gamme de
configurations. (Se reporter à P050. Il est préférable d'utiliser une des configurations
proposées.) Chaque configuration est associée au paramètre P006 (Distance à vide) pour
le calcul du volume.
Certaines configurations requièrent la programmation de dimensions complémentaires
pour permettre le calcul du volume. Ne pas utiliser des valeurs approximatives. La
précision des calculs est directement liée à l'exactitude de ces valeurs.
Paramètre Index Valeur Description
P050
1
P051
1
P052
1
Notes :
•
La lecture par défaut varie de 0 à 100 (valeur programmée en P051)
•
La distance à vide (P006) est calculée jusqu'au fond du réservoir, pas jusqu'au seuil A.
Page 48

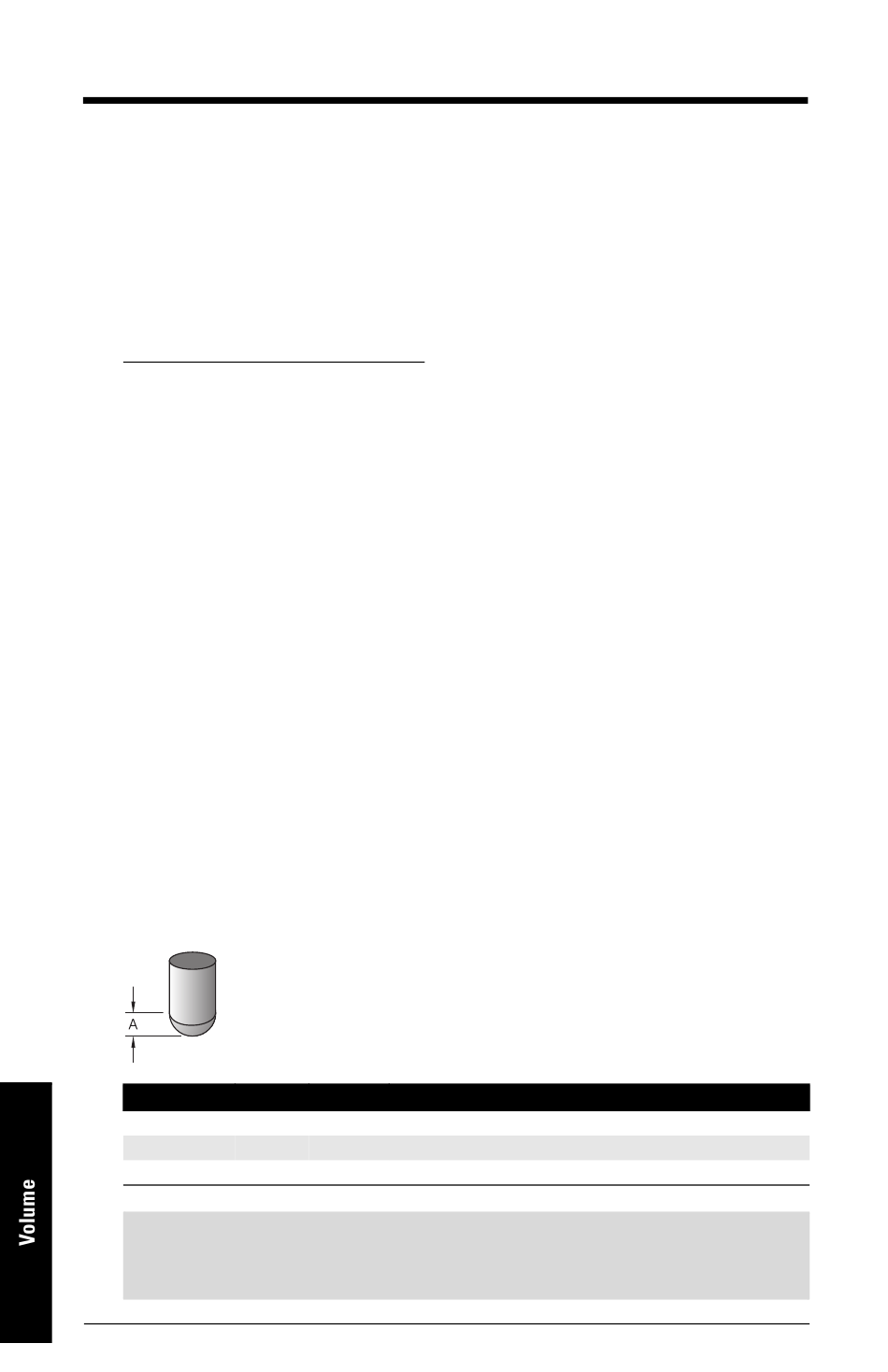

Pour configurer la fonction de volume pour un réservoir équipé de fond
hémisphérique :
4
sélectionne la configuration appropriée du réservoir
100
définit le volume maximum, 100 (pourcent)
1.3
règle A = 1,3m
HydroRanger 200 – MANUEL D'UTILISATION
7ML19981FC14
