4.3.
Conexiones eléctricas de la célula de electrolisis
Realizar la interconexión entre la célula de electrolisis y la fuente de alimentación según los siguientes esquemas. Debido a la relativamente
elevada intensidad de corriente que circula por los cables de la célula de electrolisis, en ningún caso debe modificarse la longitud ni la
sección de los mismos sin consultar previamente a su distribuidor autorizado. El cable de conexión célula-fuente de alimentación nunca
debe exceder la longitud máxima recomendada en este Manual: MOD.7 (3.5 A), 15 m.; MOD.12 (6 A), 8 m.; MOD.21 (3.5 A), 30 m.; MOD.30
(6 A), 20 m; MOD.40 (6 A), 20 m.
4.4.
Instalación de la sonda de pH (solo en equipos MOD. XX-PH )
1.
Insertar la sonda de pH suministrada con el equipo en el alojamiento correspondientes del portasondas. (Fig. 12)
2.
Para ello, aflojar la tuerca del racor e insertar el sensor en el mismo.
3.
El sensor debe introducirse en el racor de forma que se garantice que el sensor situado en su extremo queda siempre sumergido
en el agua que circula por la tubería.
4.
Instalar siempre la sonda de pH preferiblemente en posición vertical o con una inclinación máxima de 40

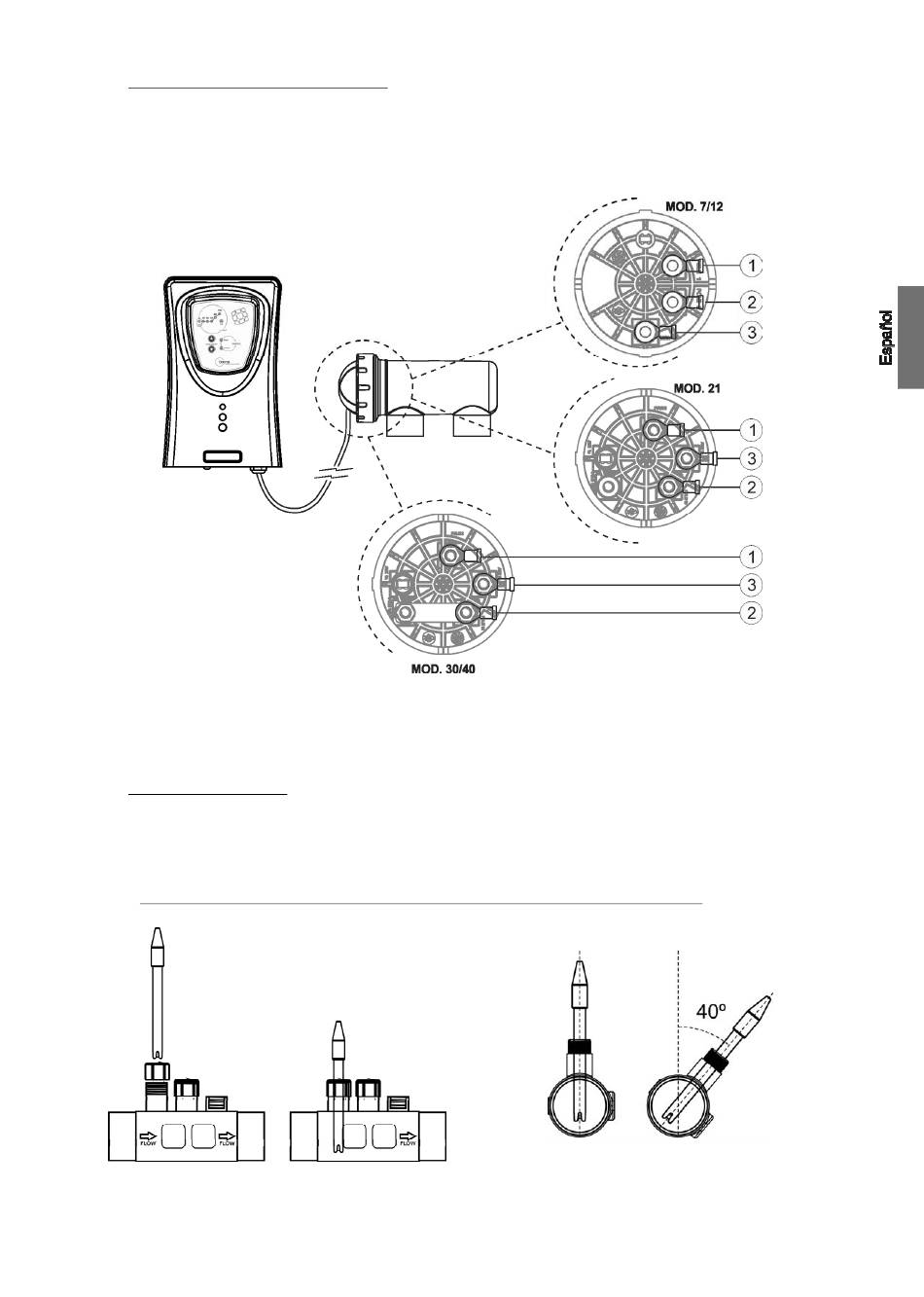

Fig. 12
1.- Electrodo 1 (Rojo)
2.- Electrodo 2 (Rojo)
3.- Detector flujo (Amarillo)
Fig.11
7
o
(Fig. 13).
Fig. 13
