Elektrische aansluitingen van de elektrolysecel
Realiseer de verbinding tussen de elektrolysecel en de voedingsbron volgens de onderstaande schematische voorstellingen. Door de relatief
hoge stroomsterkte die door de kabels van de elektrolysecel stroomt, mag u in geen enkel geval de lengte noch de diameter van deze kabels
veranderen zonder voorafgaand uw erkende verdeler te consulteren. De verbindingskabel tussen de cel en de voedingsbron mag nooit
langer zijn dan de in dit handboek aanbevolen maximumlengte: MOD.7 (3,5 A), 15 m; MOD.12 (6 A), 8 m; MOD.21 (3,5 A), 30 m; MOD.30 (6
A), 20 m; MOD.40 (6 A), 20 m.
4.4.
Installatie van de pH-sonde (alleen bij apparaten van het model XX-PH )
1.
Steek de pH-sonde die samen met het apparaat werd geleverd, in de overeenstemmende behuizing van de sondehouder. (Fig. 12)
2.
Draai hiermee de moer van het verbindingsstuk los en steek er de sensor in.
3.
De sensor moet zodanig in het verbindingsstuk worden gestoken, dat gegarandeerd wordt dat de sensor aan het uiteinde ervan
steeds ondergedompeld blijft in het water dat door het leidingnet stroomt.
4.
De pH-sonde moet steeds als volgt worden geïnstalleerd: bij voorkeur verticaal, ofwel met een maximale schuinte van 40
13).
Fig. 12

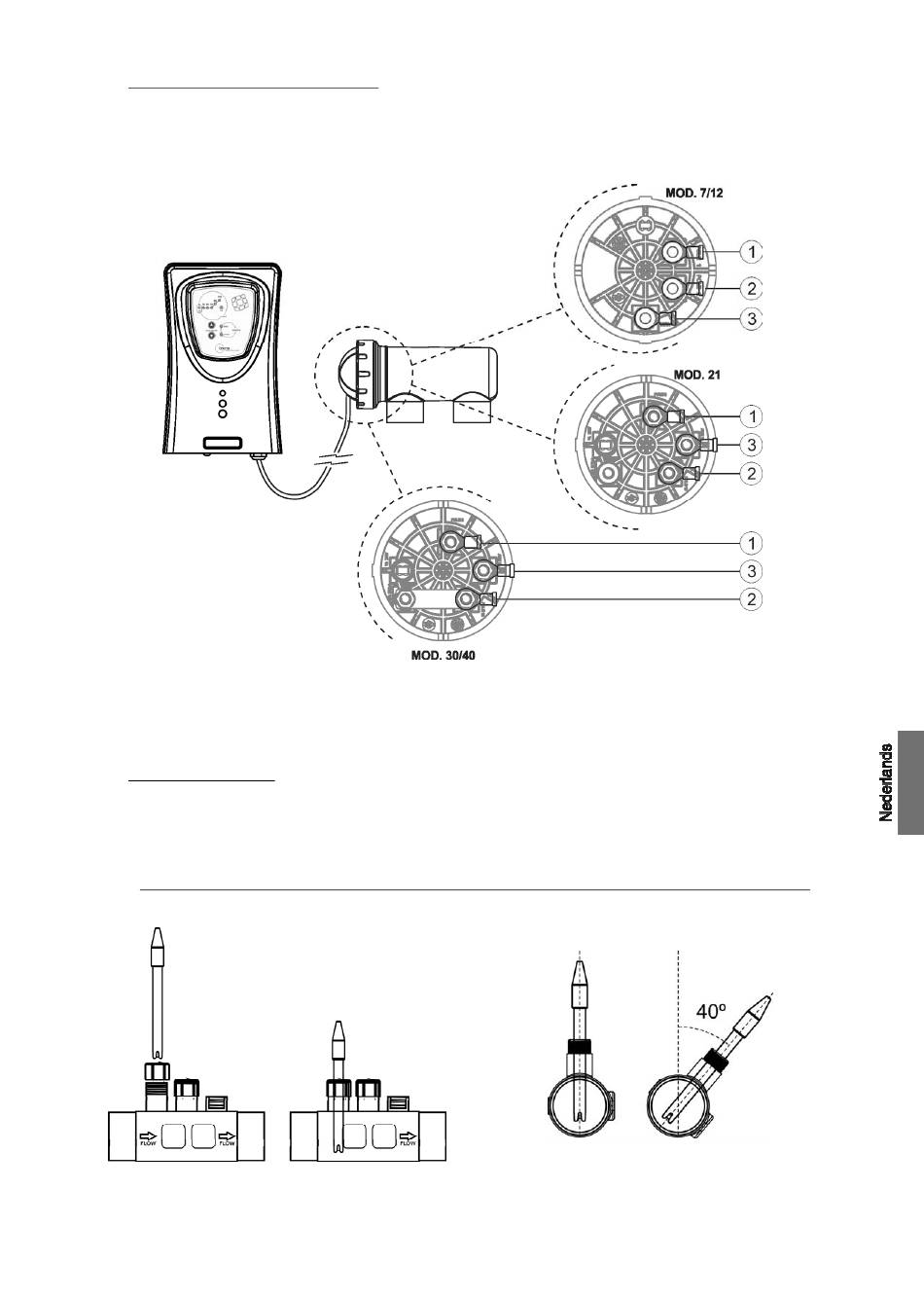

1.- Elektrode 1 (rood)
2.- Elektrode 2 (rood)
3.- Debietmeter (geel)
Fig. 11
7
o
(Fig.
Fig. 13
