Idegis Mod 7/PH Manuel D'installation page 31

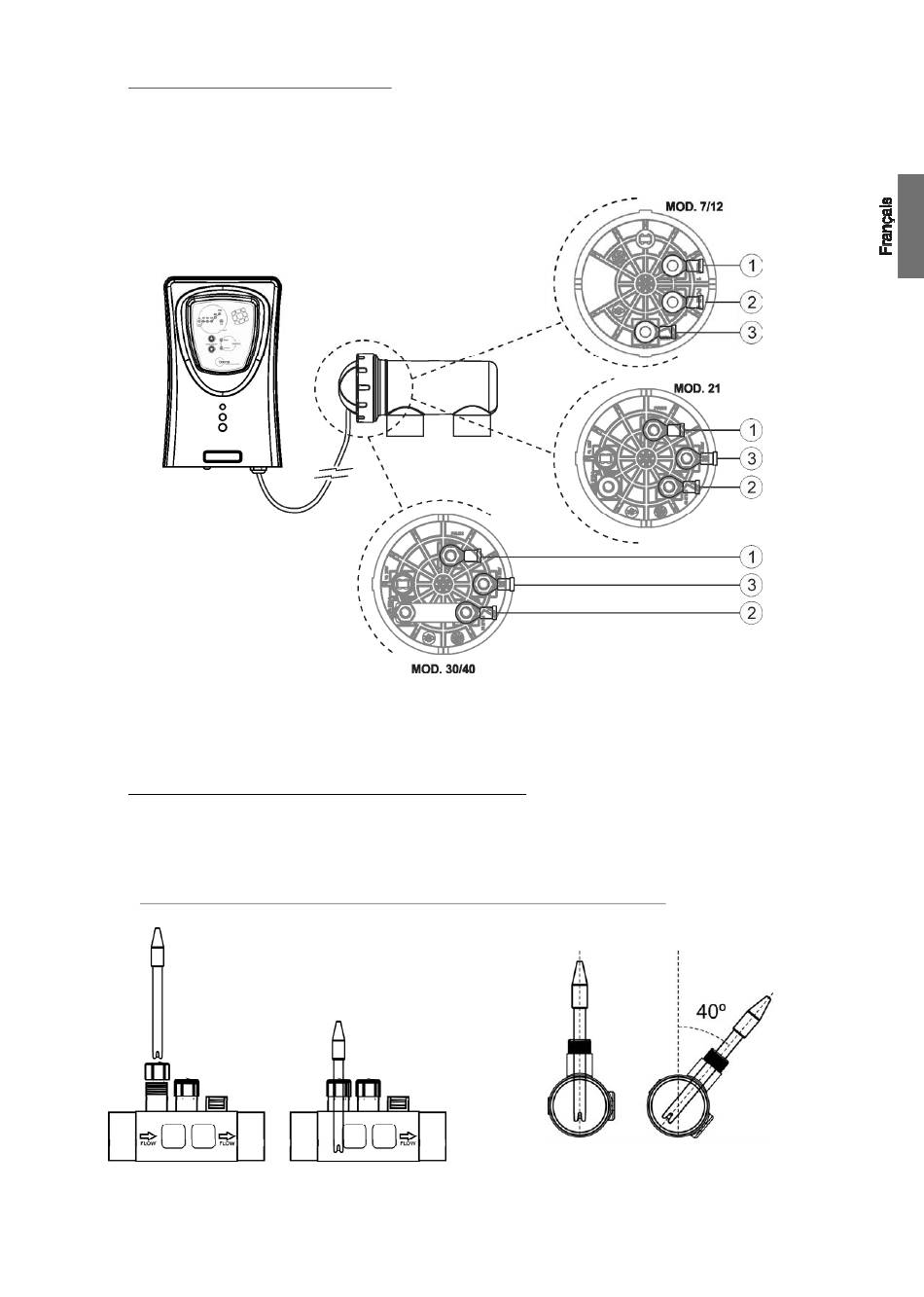

4.3. Connexions électriques de la cellule d'électrolyse
Réaliser l'interconnexion entre la cellule d'électrolyse et la source d'alimentation selon le schéma suivant. Dû à l'intensité relativement élevée
du courant qui circule dans les câbles d'alimentation de la cellule d'électrolyse, la longueur et la section de ceux-ci ne doivent en aucun cas
être modifiés sans consulter au préalable votre distributeur agréé. Le câble de connexion cellule-source d'alimentation ne doit jamais
dépasser la longueur maximale recommandée dans ce Manuel: MOD.7 (3.5 A), 15 m.;MOD.12 (6 A), 8 m.; MOD.21 (3.5 A), 30 m.; MOD.30
(6 A), 20 m; MOD.40 (6 A), 20 m.
4.4. Installation de la sonde de pH (seulement dans les modèles MOD. XX-PH)
1. Insérer la sonde de pH fournie avec le système dans le logement correspondant du porte-sondes. (Fig. 12)
2. Pour ce faire, desserrez les écrous des raccords et insérez la sonde dans ceux-ci.
3. La sonde doit être introduite dans le raccord de sorte qu'on garantisse que le capteur situé dans son extrémité est toujours
submergé dans l'eau qui circule à travers la canalisation.
4. Installez toujours la sonde de pH référablement verticale ou avec une inclinaison maximale de 40
Fig. 12
1.- Électrode 1 (rouge)
2.- Électrode 2 (rouge)
3.- Détecteur flux (jaune)
Fig.11
7
o
(Fig. 13).
Fig. 13
