4.3.
Conexões eléctricas da célula de electrólise

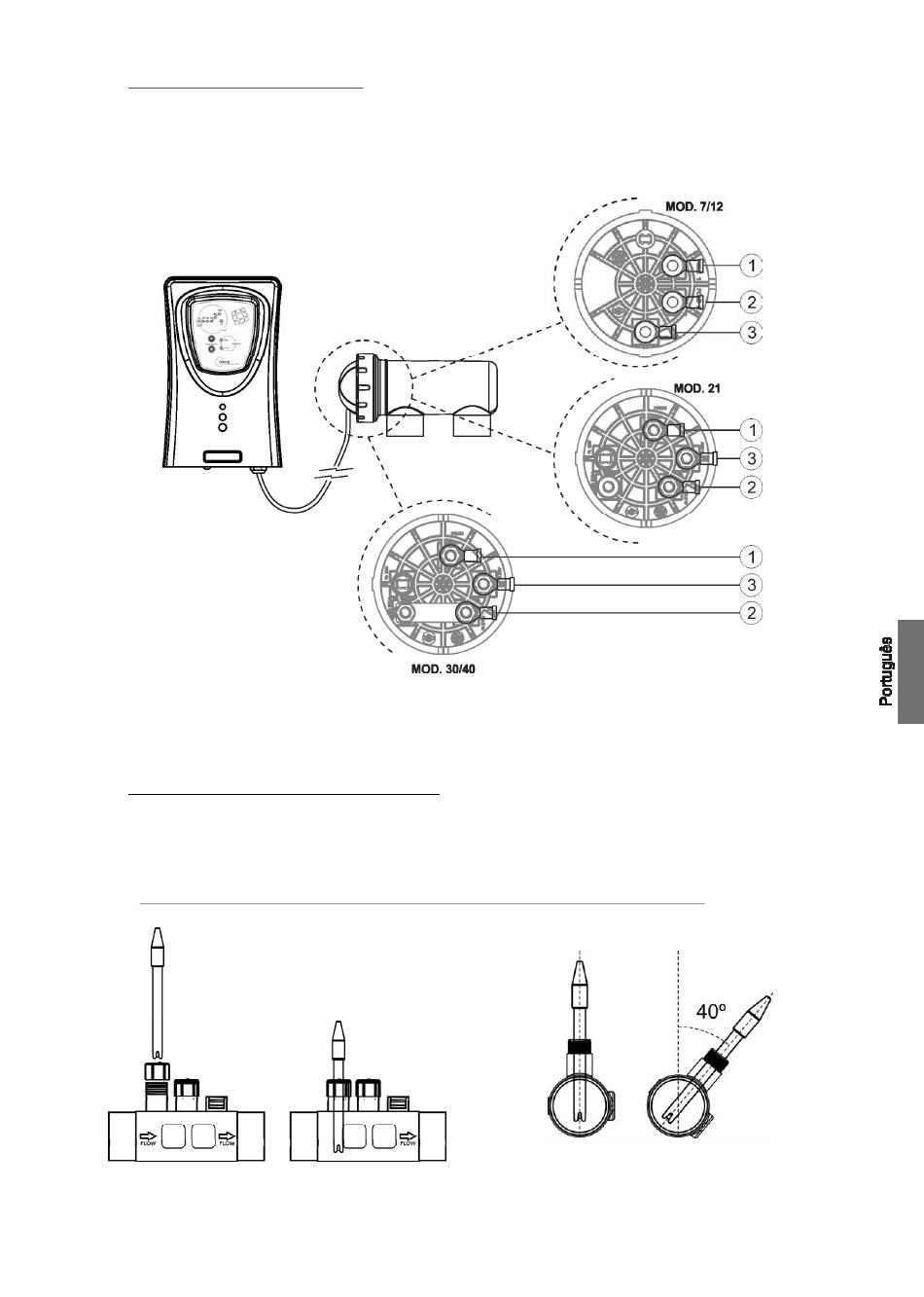

Realizar a ligação entre a célula de electrólise e a fonte de alimentação de acordo com o seguinte esquema. Em virtude da intensidade
relativamente elevada da corrente que circula pelos cabos de alimentação da célula de electrólise, em nenhuma hipótese deverá modificar o
comprimento ou secção dos mesmos sem fazer uma consulta prévia ao seu distribuidor autorizado. O cabo de conexão célula de eletrólise-
fonte de alimentação nunca deve exceder o comprimento máximo recomendado neste Manual: MOD.7 (3.5 A), 15 m.; MOD.12 (6 A), 8 m.;
MOD.21 (3.5 A), 30 m.; MOD.30 (6 A), 20 m; MOD.40 (6 A), 20 m.
4.4.
Instalação do sensor de pH (só em modelos MOD-XX PH)
1.
Inserir o sensore de pH fornecido com o equipamento no correspondente compartimento do porta-sondas (Fig. 12).
2.
Para tal, desaperte a porca do bucim e introduza o sensor no mesmo.
3.
O sensor deve ser introduzido no adaptador por forma a garantir que o sensor situado na sua extremidade fique sempre submerso
na água que circula pela tubagem.
4.
Instalar sempre o sensor de pH referivelmente na posição vertical ou com uma inclinação máxima de 40° (Fig. 13).
Fig. 12
1.- Eléctrodo 1 (vermelho)
2.- Eléctrodo 2 (vermelho)
3.- Detector fluxo (amarelo)
Fig.11
7
Fig. 13
