1.- Filtro.
2.- Painel de controle.
3.- Outros equipamentos
(permutador de calor, UV, etc.).
4.- Bomba.
5.- Célula de electrólise.
6.- Fonte de alimentação.

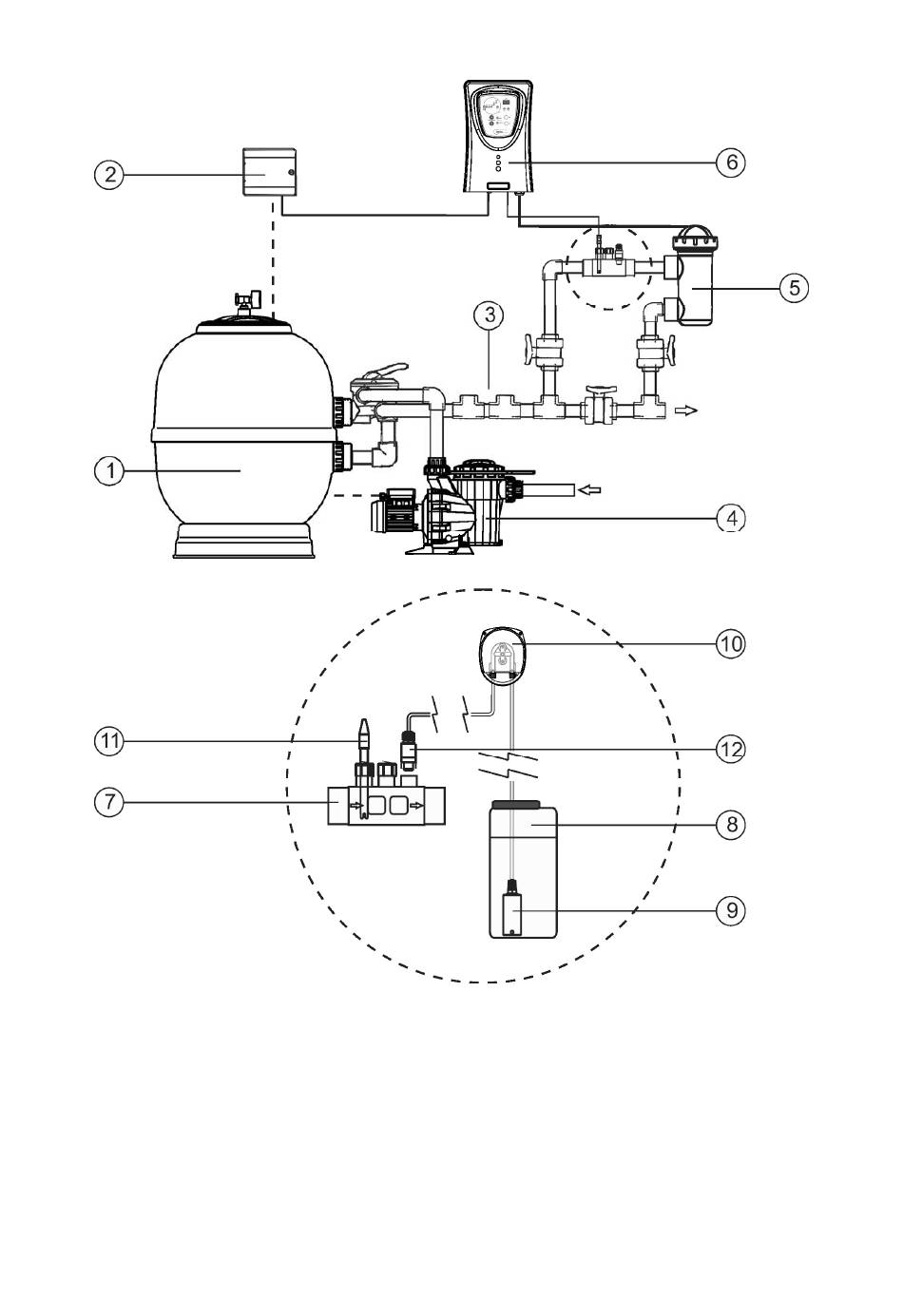

Fig.2 Diagrama de instalação recomendada (equipos MOD. XX-PH).
7.- Porta-sondas (opcional).
8.- Tanque ph-minus.
9.- Filtro de entrada.
10.- Bomba de dosagem
11.- Sonda de pH.
12.- Válvula de injeção.
