31
Disjoncteur auxiliaire (-S1)
32
Interface basse tension (-X0), (en option)
33.1
Barrette de connexion (-X1.3 et -X1.4)
33.2
Connecteurs (-X01) et (-X02) pour châssis (en option)
33.3
Connecteur (-X1) uniquement avec la commande de
la barrette de connexion 20 pôles
34
Contacteur auxiliaire (-K1), coupure (-Y9) et dispositif
d'antipompage
er
51.1
1
déclencheur shunt (-Y1)
e
51.2
2
déclencheur (-Y2)
52
Electroaimant d'enclenchement (-Y9)
53
Moteur (-M1), armement du ressort d'enclenchement
54.1
Interrupteur de position (-S12), empêche la fermeture électrique
en cas de verrouillage mécanique (non représenté)
9229 0001 177 0G
2015-12-14
Equipement auxiliaire

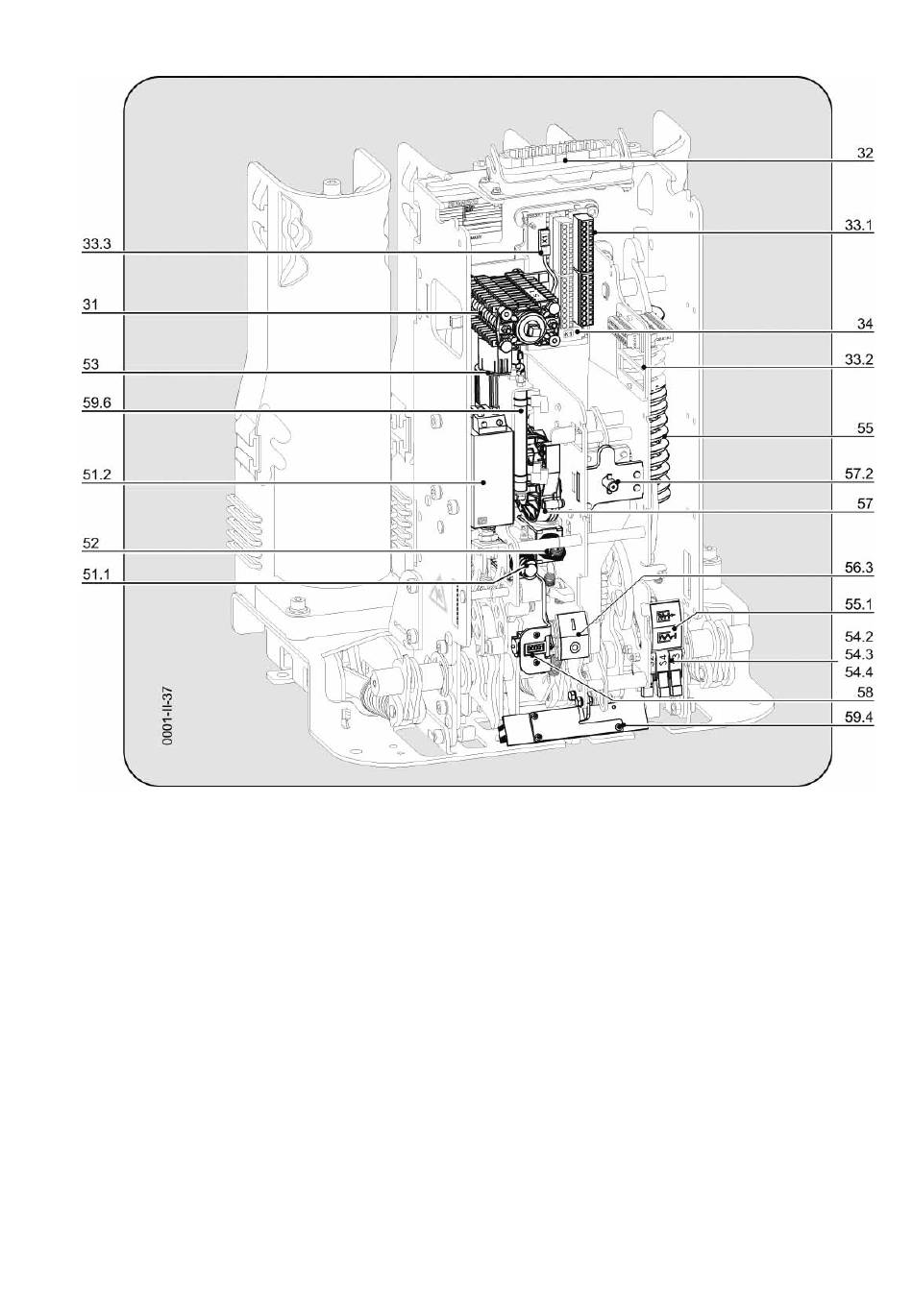

Fig. 22
Commande ouverte, 3AE5
54.2
Interrupteur de position (-S21), gestion moteur
54.3
Interrupteur de position (-S3), commande pour (-K1)
54.4
Interrupteur de position (-S4), signalisation : « ressort
d'enclenchement armé »
54.6
Interrupteur de position (-S6), signalisation de déclenche-
ment (non représenté)
55
Ressort d'enclenchement
55.1
Indicateur d'armement du ressort
56.3
Indicateur de position FERME-OUVERT
57
Engrenage
57.2
Accouplement de la manivelle
58
Compteur de cycles de manœuvres
59.4
Chauffage (-R01), protection contre la condensation
(en option)
Description
