DOC022.91.80025
LBOD101
05/2021, Edition 4
Manuel d'utilisation

Publicité

Table des Matières
loading

Manuels Connexes pour Hach LBOD101

Sommaire des Matières pour Hach LBOD101

  • Page 1 DOC022.91.80025 LBOD101 05/2021, Edition 4 Manuel d'utilisation...

  • Page 3: Table Des Matières

    Table des matières Section 1 Présentation du produit ..............3 Section 2 Caractéristiques techniques ............3 Section 3 Consignes de sécurité ............... 4 3.1 Usage prévu ....................... 4 3.2 Informations sur les risques d'utilisation ............... 4 3.3 Etiquettes de mise en garde ................. 5 3.4 Risques liés aux produits ..................
  • Page 4 Table des matières...

  • Page 5: Section 1 Présentation Du Produit

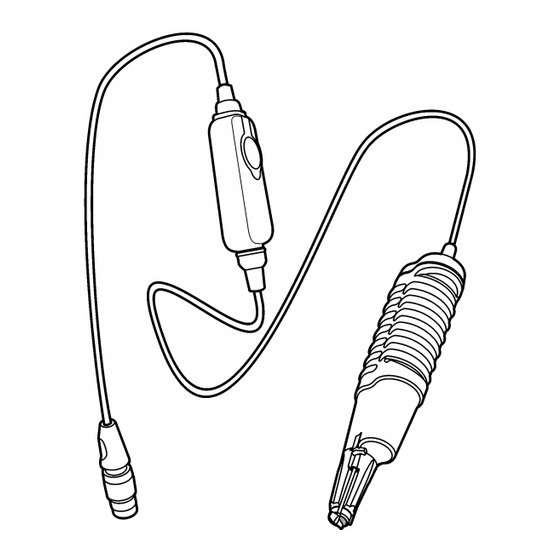

    Section 1 Présentation du produit La sonde Intellical LBOD101 est un capteur numérique d'oxygène dissous luminescent qui mesure la concentration en oxygène dissous des échantillons pour la DBO (demande biochimique en oxygène). Cette sonde est équipée de capteurs de température et de pression d'air absolue, pour des mesures précises de l'oxygène dissous.

  • Page 6: Section 3 Consignes De Sécurité

    Caractéristiques techniques Détails Précision de la mesure de l'oxygène ±0,05 mg/L pour des concentrations inférieures à dissous 10 mg/L d'O ±0,1 mg/L pour des concentrations supérieures à 10 mg/L d'O Résolution de la mesure 0,1 % % d'exactitude de saturation ±...

  • Page 7: Etiquettes De Mise En Garde

    A V I S Indique une situation qui, si elle n'est pas évitée, peut occasionner l'endommagement du matériel. Informations nécessitant une attention particulière. 3.3 Etiquettes de mise en garde Lisez toutes les étiquettes et tous les repères apposés sur l’instrument. Des personnes peuvent se blesser et le matériel peut être endommagé...

  • Page 8: Section 5 Etalonnage

    Section 5 Etalonnage La procédure suivante s'applique aux appareils de mesure pouvant être connectés aux sondes LBOD Intellical. Reportez-vous à la documentation de l'appareil de mesure appropriée pour connaître le fonctionnement de l'appareil et les paramètres spécifiques à la sonde. 5.1 Notes d'étalonnage Lisez les remarques qui suivent avant de commencer l'étalonnage.

  • Page 9: Procédure D'étalonnage Du Point Zéro

    5. Placez la sonde 6. Passez au menu 7. Consultez la 8. Enregistrez dans le flacon. d'étalonnage. valeur de l'oxygène l'étalonnage. Attendez environ Sélectionnez la dissous. L'écran 10 minutes que le sonde, le cas indique 100 % contenu s'adapte à échéant.

  • Page 10: Section 6 Mesure De L'échantillon

    9. Consultez la 10. Enregistrez 11. Rincez la sonde 12. Remplissez un valeur de l'oxygène l'étalonnage. avec de l'eau flacon DBO d'eau dissous. Attendez déminéralisée. déminéralisée. que la mesure se Absorbez l'excès Placez la sonde stabilise. d'eau avec un dans le flacon et chiffon non remuez pendant pelucheux.

  • Page 11: Procédure De Mesure D'échantillon

    6.2 Procédure de mesure d'échantillon 1. Rincez la sonde 2. Placez la sonde 3. Tapotez la sonde 4. Mettez l'agitateur avec de l'eau dans l'échantillon pour éliminer les en marche. déminéralisée. DBO. bulles d'air. Absorbez l'excès d'eau avec un chiffon non pelucheux.

  • Page 12: Section 7 Maintenance

    Section 7 Maintenance 7.1 Nettoyage de la sonde A V I S Le capuchon du capteur LBOD est doté d'une couche de protection noire pour augmenter la durée de vie du capteur LBOD. Ne frottez pas la couche noire pour nettoyer le capuchon du capteur LBOD.
  • Page 13 Figure 2 Remplacer le capuchon de sonde LBOD Français 11...
  • Page 14 Figure 3 Remplacer l'iButton 12 Français...

  • Page 15: Remplacer L'agitateur

    7.3 Remplacer l'agitateur Reportez-vous à Figure 4 pour remplacer l'ensemble agitateur. Figure 4 Remplacer l'agitateur 7.4 Stockage Conservez la sonde dans un flacon DBO contenant un peu d'eau (remplissez-la au moins à un quart) lorsqu'elle n'est pas utilisée. Français 13...

  • Page 16: Section 8 Dépannage

    Section 8 Dépannage Problème Cause possible Solution Une baisse des performances Le capuchon du capteur Serrez ou remplacez le capuchon du de la sonde ralentit la est desserré ou capteur Remplacez toujours le stabilisation et altère la endommagé. capuchon du capteur et le précision des étalonnages ou bouton iButton en même temps.

  • Page 17: Section 9 Consommables

    Problème Cause possible Solution Le problème de procédure Des bulles d'air se Tapotez ou secouez la sonde avec ralentit la stabilisation et trouvent autour ou en précaution pour éliminer les bulles altère la précision des dessous de l'extrémité de d'air. étalonnages ou des mesures.
  • Page 18 16 Français...
  • Page 20 Tel. +49 (0) 2 11 52 88-320 SWITZERLAND Fax (970) 669-2932 Fax +49 (0) 2 11 52 88-210 Tel. +41 22 594 6400 orders@hach.com info-de@hach.com Fax +41 22 594 6499 www.hach.com www.de.hach.com © Hach Company/Hach Lange GmbH, 2010, 2013–2014, 2021. Tous droits réservés.
