- Page 1 Mode d'emploi PBM4 PBM MONITOR www.altoproaudio.com Version1.1 Octobre 2005 Français...
-
Page 2: Instructions De Securite Importantes

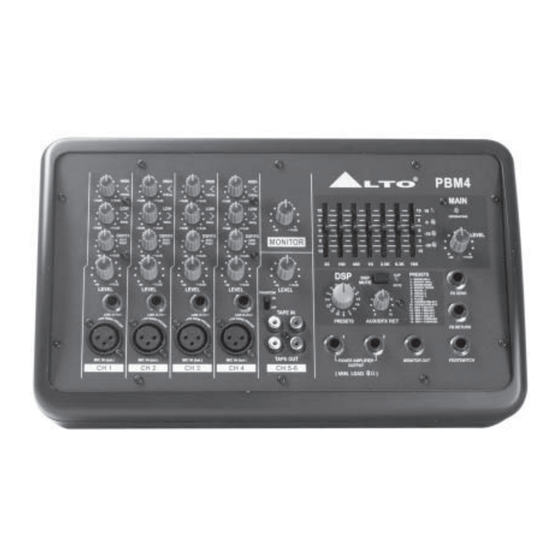

SYMBOLES RELATIFS A LA SECURITE Fusible Pour prévenir tout incendie et dommage causé au produit, n'employez que le type de fusible recommandé ATTENTION indiqué dans ce manuel. Ne court-circuitez pas le RISQUE D'ELECTROCUTION NE PAS OUVRIR porte-fusible. Avant de remplacer le fusible, vérifiez que le produit est éteint et débranché... - Page 3 La PBM4 LTO est une console de mixage extrêmement souple, à très faible bruit, possédant quatre voies d'entrée micro/ligne, chacune d'entre elles étant équipée de diverses fonctionnalités essentielles dont un égaliseur 2 bandes, un départ auxiliaire, une commande de niveau etc.
-
Page 4: Table Des Matières
TABLE DES MATIERES 1. INTRODUCTION ............................4 2. CARACTERISTIQUES ...........................4 3. PRISE EN MAIN ............................5 4. ELEMENTS DE COMMANDE ........................6 4.1 Voies d'entrée MONO 4.2 Commutateur d'alimentation fantôme +15 V 4.3 Commande de niveau (LEVEL) 4.4 Commande d'effet AUX1/POST (DSP/FX) 4.5 Egaliseur 4.6 Entrée enregistreur 2 pistes (TAPE IN) 4.7 Sortie enregistreur 2 pistes (TAPE OUT) 4.8 Egaliseur graphique... -
Page 5: Introduction
1. INTRODUCTION Merci beaucoup de la confiance que vous témoignez aux produit LTO en ayant choisi la PBM4 LTO. La PBM4 est une puissante console de mixage professionnelle qui dispose notamment d'une technologie d'amplification numérique dernier cri. Vous en obtiendrez un son doux, fidèle, naturel et ouvert, ce qui est vraiment idéal pour les petits spectacles, l'enregistrement et les sonorisations fixes. -
Page 6: Prise En Main
Cela évitera d'endommager vos enceintes et de produire un bruit excessif. 3.3 Branchez une extrémité du câble d'enceinte à la sortie POWER AMPLIFIER OUTPUT de votre PBM4 et l'autre à l'entrée de votre enceinte passive. -
Page 7: Elements De Commande
4. ELEMENTS DE COMMANDE... -
Page 8: Voies D'entrée Mono
AUX 1 peut être envoyé à une unité d'effet externe. +10dB 4.5 Egaliseur MONITOR L'égaliseur 2 bandes du PBM4 sert à régler séparément les fréquences hautes et basses de chaque voie. Les deux bandes offrent une accentuation ou atténuation de 15 dB. HIGH C'est la commande d'aigus. -
Page 9: Sortie Enregistreur 2 Pistes (Tape Out)
( M IN . LOAD 4.8 Egaliseur graphique 9 Votre PBM4 est dotée d’un égaliseur graphique avec curseurs de commande pour 7 bandes. Via ces curseurs, vous pouvez accentuer/atténuer la fréquence sélectionnée de 15 dB sur une largeur de bande préréglée. Si tous les curseurs sont en position médiane, la réponse est neutre en sortie d’égaliseur. -
Page 10: Retour D'effet (Fx Return)
5. INSTALLATION ET CONNEXION Parfait, vous êtes arrivé jusqu'ici et vous êtes maintenant prêt à faire fonctionner votre PBM4. Toutefois, nous vous conseillons de lire attentivement la section suivante pour réellement maîtriser votre mixage. Ne pas porter une attention suffisante au niveau du signal entrant, à l'acheminement et à l'assignation du signal peut entraîner une distorsion indésirable, un signal altéré... -
Page 11: Connexions Audio
5.1 Connexions audio Vous pouvez brancher un équipement asymétrique aux entrées et sorties symétriques. Suivez simplement ces schémas. Bague = Signal droit Manchon Pointe Bague Pince d'ancrage Pointe = signal gauche Manchon = Masse/Blindage Pour le casque Fiche jack 6,35 mm stéréo (3 points) Manchon Pointe Pointe = signal Pince d'ancrage... -
Page 12: Liste Des Presets
6. LISTE DES PRESETS Description Paramètre Preset Temps de chute : 360 ms WARM HALL Simule un petit espace acoustique. Pré-retard : 45 ms Temps de chute : 290 ms Simule un grand espace acoustique. BRIGHT HALL Pré-retard : 23 ms Temps de chute : 210 ms Simule un petit espace acoustique. -
Page 13: Caracteristiques Techniques
7. CARACTERISTIQUES TECHNIQUES Voies d’entrée Entrée microphone Entrée discrète symétrisée électroniquement Réponse en fréquence 10 Hz à 55 kHz, +/- 3 dB Distorsion (DHT & B) 0,05 % à +4 dBu, 1 kHz Gain 30 dB S/B (rapport Signal/Bruit) >94 dB Entrée ligne Symétrisée électroniquement Réponse en fréquence... -
Page 14: Schema Synoptique
8. SCHEMA SYNOPTIQUE... -
Page 15: Garantie
GARANTIE CARTE D'ENREGISTREMENT DE GARANTIE Pour obtenir une réparation sous garantie, l'acheteur doit d'abord remplir et renvoyer la carte d'enregistrement de garantie fournie dans les 10 jours suivant la date d'achat. Toutes les informations fournies par cette carte apportent au fabricant une meilleure compréhension des conditions de l'achat, ce qui permet un service après vente sous garantie plus efficace. - Page 16 No. 1, Lane 17, Sec. 2, Han Shi West Road, Taichung 40151, Taiwan http://www.altoproaudio.com Tél: 886-4-22313737 email: alto@altoproaudio.com Fax: 886-4-22346757 Tous droits réservés à ALTO. Caractéristiques et contenu peuvent être changés sans préavis. Toute photocopie, traduction ou reproduction de ce manuel, même partielle, est interdite sans permission écrite. Copyright ©2005 SekakuGroup...
