Sommaire des Matières pour Alto DJM-4

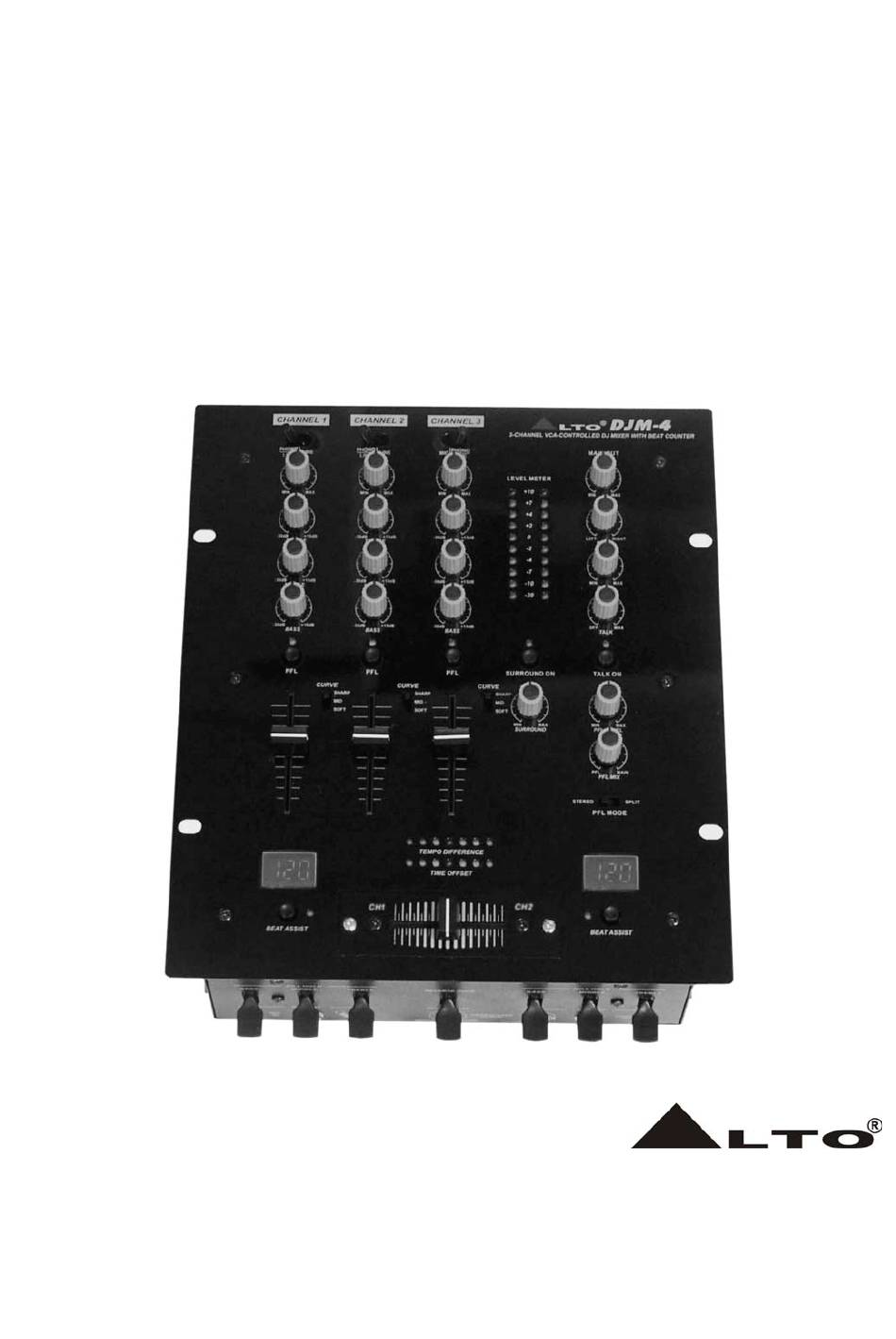

- Page 1 Mode d’emploi DJM-4 Console DJ 3 voies à contrôle par VCA et compteurs BPM www.altoproaudio.com Version 2.0 Août 2003 – Français –...
- Page 2 AVERTISSEMENTS • Conditions d’utilisation Cet appareil ne doit pas être exposé à l’humidité ni à des projections de liquides quels qu’ils soient. Veillez à ne pas entreposer à proximité de liquides susceptibles de se renverser. Il ne doit pas non plus être exposé à la pluie ou au ruissellement.
- Page 3 à la pointe du progrès et au meilleur prix. Notre Console DJM-4 ▲LTO est un modèle 3 voies très polyvalent à contrôle par VCA et compteur BPM «intelligent». Chaque voie est dotée de 3 entrées Phono/ligne, une entrée Micro, un compteur automatique affichant à la fois le tempo et la synchronisation, une égalisation 3 bandes, un choix de courbes de progression pour le crossfader, etc.
-
Page 4: Table Des Matières
SOMMAIRE 1. INTRODUCTION ..............4 2. -
Page 5: Introduction
1. INTRODUCTION Vous avez acheté, avec la console DJM-4 ▲LTO un produit de tout premier plan. Cette console DJ comporte rien moins que deux compteurs BPM numériques, 3 entrées pour platines-disques, 3 entrées ligne, une entrée micro, une égalisation 3 bandes et un crossfader remplaçable pour ne citer que quelques unes de ses fonctionnalités. Elle est d’une ergonomie très simple, mais nous vous conseillons quand même, pour en tirer le meilleur parti, de lire... -
Page 6: Contrôles
3. CONTRÔLES 3.1 La surface de contrôle — 5 —... -
Page 7: La Section Channel (Voies)
3.1.1 La section CHANNEL (voies) - Sélecteur MIC / PHONO-LINE Le canal 1 est équipé d’un sélecteur MIC / PHONO-LINE. Il permet de sélectionner soit l’entrée micro, soit l’entrée phono/line. Quand il est basculé à droite, vous pouvez utiliser le sélecteur PHONO/LINE en face arrière pour amener des sources à... -
Page 8: La Section Main Out (Sortie Principale)
3.1.2 La section MAIN OUT (sortie principale) - Bouton OUT A Ce bouton contrôle le niveau de la sortie AMP en face arrière. - Bouton BAL A Ce bouton contrôle la balance stéréo de la sortie AMP en face arrière. - Bouton OUT B Ce bouton contrôle le niveau de la sortie BOOTH en face arrière. -
Page 9: La Section Bpm (Détection De Tempo)
- Crossfader Le crossfader de la DJM-4, contrôlé par un VCA (Voltage Control Amplifier) ▲LTO, permet un passage progressif du signal de la voie 2 à celui de la voie 3 et inversement. Il peut être remplacé facilement en cas de besoin. -
Page 10: Face Avant
3.2 Face avant 3.2.1 Fonction KILL (atténuation sélective) Cette fonction permet d’atténuer les trois bandes de fréquence : BASS (basses), MIDDLE (medium) et TREBLE (aigus) par l’intermédiaire de sélecteurs à trois positions : TAP, CENTER et HOLD. La fonction KILL est inactive en position CENTER (centrale) En position TAP, elle est activée de manière momentanée : le sélecteur revient en position centrale dès que vous le relâchez. -
Page 11: Face Arrière
Les sorties AMP, BOOTH et TAPE correspondent à des connexions RCA basse impédance. La sortie AMP permet de relier la DJM-4 à un système d’amplification ou de diffusion dont le niveau se contrôle par le bouton OUT A sur la surface de contrôle. -
Page 12: Caractéristiques
6. CARACTÉRISTIQUES TECHNIQUES ENTRÉES Entrées Phono 1, 2 et 3 gain 40 dB à 1 kHz, non symétrique Entrées Ligne 1, 2 et 3 gain 0 dB, non symétrique Entrée micro gain 40 dB, symétrisée électroniquement Retour effet gain 0 dB, non symétrique SORTIES Casque typ. - Page 13 5. SCHÉMA SYNOPTIQUE — 12 —...
- Page 14 3.2 Cette garantie n’est applicable qu’à l’acheteur original et n’est pas transférable à un acheteur de deuxième intention. 3.3 Pendant la période de garantie, ALTO pourra choisir à sa convenance de remplacer ou de réparer le produit défectueux, sans aucun frais de pièces ou de main d’œuvre pour l’utilisateur si le problème entre bien dans le cadre de la garantie.
