1. Présentation du système système CP
Maître CP

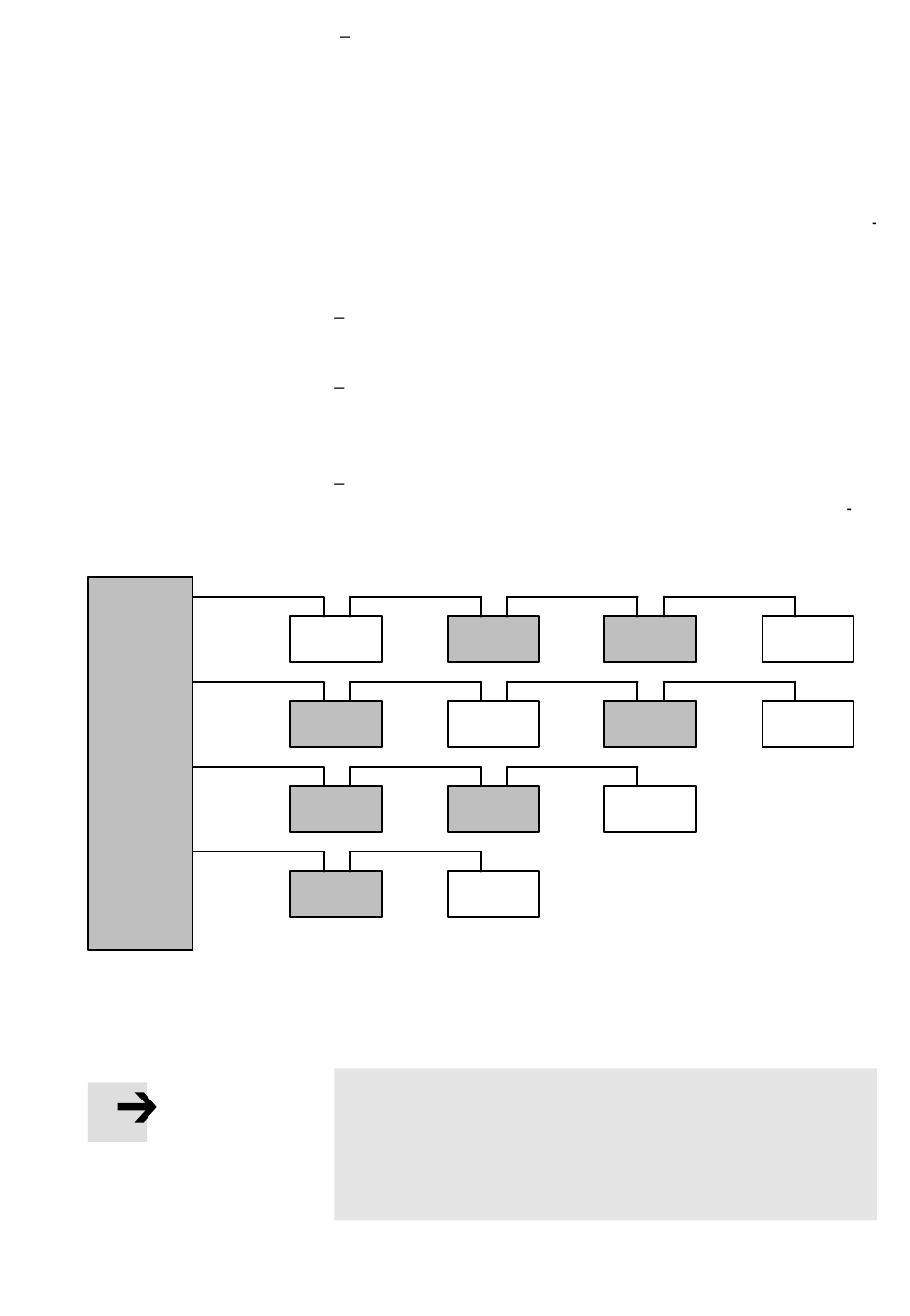

Fig. 1/4 : Maître CP et modules CP avec et sans fonctionnalité étendue
(les modules CP avec fonctionnalité étendue sont représentés en gris)
Festo P.BE−CPEA−CL−FR fr 0404NH
Il est possible de mélanger des modules CP avec et sans fonc
tionnalité étendue. Les limitations suivantes s'appliquent
cependant :
Seul un module d'entrées sans fonctionnalité étendue est
possible par branche CP (à l'extrémité de celle−ci).
Un seul terminal de distributeurs CP ou module de sorties
sans fonctionnalité étendue est possible par branche CP
(position au choix sur la branche CP).
Les emplacements libres" sur la branche CP peuvent être
remplis" par des modules CP avec fonctionnalité éten
due (4 modules au maximum).
VI / S X
X VI / S
X X
X VI / S
Note
Quel que soit le type des modules CP (avec ou sans
fonctionnalité étendue), il ne faut pas connecter plus de
32 entrées et 32 sorties (somme des 4 modules CP sur une
branche CP).
X
X
E
VI / S : terminal de distributeurs CP
ou module de sorties CP
E : module d'entrées CP
X : module CP au choix avec
fonctionalité étendu
E
E
1−9
