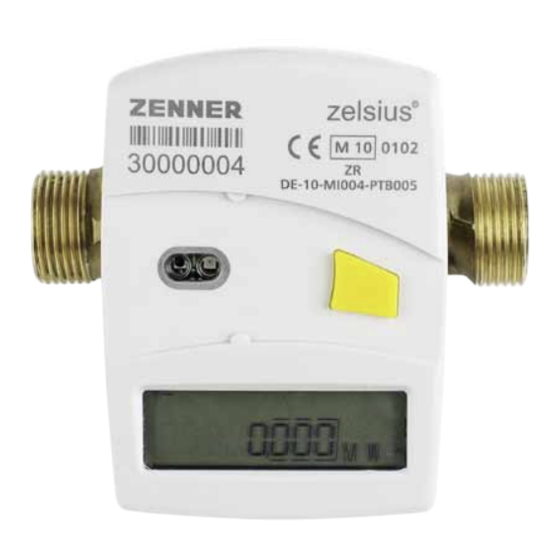

- Page 1 TechnologieComptage zelsius ® Manuel de montage et d'instruction Compteurs d'énergie thermique électroniques M-Bus avec 2 entrées/sorties en option 0,6/1,5/2,5 m Tout ce qui compte.
-
Page 2: Informations Générales
Déclaration de conformité marché et leur première mise en service. Ce sont en- ZENNER International GmbH & Co. KG déclare que suite les réglementations nationales qui s'appliquent ce produit faisant l'objet du certificat d'essai n° DE- à... -
Page 3: Affichage Des États / Codes D'erreur
Transmission de données Fonctionnement de secours Remplacer l’appareil Avec les codes d'erreurs, les erreurs reconnues par zelsius ® s’affichent. Si on constate plus d’une erreur, la somme des codes d'erreurs est indiquée : Erreur 1005 = Erreur 1000 et Erreur 5. -
Page 4: Caractéristiques Techniques
Caractéristiques techniques Gamme de température calculateur °C 1…130 Gamme de température VMT °C 10…90 Ecart de température Kelvin 3…100 Type de sonde PT500 Gamme de température sonde °C 0…105 (130) Diamètre sonde 5,0/DS d’après EN 1434 Longueur du câble sonde 1,5 (option 3/5) Débit nominal q m³/h... -
Page 5: Entrées Et Sorties Pour Impulsions (En Option)
Entrées et sorties pour impulsions (en option) Pour les appareils dotés de 2 entrées pour impulsions, la valeur d'impulsion est visible dans l'affichage (voir la présentation de l'affichage, niveau 1). La valeur d'impulsion des sorties est réglée définitivement et correspond à la dernière décimale de la valeur affichée. - Page 6 E/S 1 Blanc (5) Masse commune pour E/S 1 et E/S 2 Marron (6) I/O 2 E/S 2 ZENNER International GmbH & Co. KG Römerstadt 4 D-66121 Saarbrücken Téléphone +49 681 99 676-30 Télécopie +49 681 99 676-3100 E-Mail info@zenner.com Internet www.zenner.com...
-
Page 7: Instruction De Montage
Pour toutes les installations de chauffage sans Une distance d’au minimum 1 m doit être res- ■ mélangeur de température il faut prévoir 10xDN pectée entre zelsius et des sources de pertur- au minimum de longueurs droites en amont du bations électromagnétiques telles les boitiers, compteur. -
Page 8: Montage Des Vannes
Montage des vannes Ceci est valable pour tous les plombs de sécu- ■ Monter des vannes en amont et en aval du rité qui sont prémontés à l’usine sur l’appareil. ■ compteur. Les cables des sondes sont marqués par des ■... -
Page 9: Ensuite, Utilisez L'accessoire De Montage
Consommateurs aller Consommateurs Retour Retour Installation de la sonde asymétrique pour zelsius avec sonde retour intégrée dans la capsule de mesure Installation de la sonde asymétrique pour zelsius avec sonde retour intégrée dans la capsule de mesure aller Consommateurs... -
Page 10: Dimensions
Dimensions Hauteur du modèle = 47,5 mm compact: = 21 mm Hauteur du modèle Combi: H = 73 mm Combi: = 21 mm Largeur du calculateur: 72 mm Longueur du calculateur: 100 mm Dimensions du raccordement Débit nominal m³/h Diamètre nominal Longueur raccord monotubulaire Espace de montage en hauteur... - Page 11 Note Selon le modèle de votre compteur, le nombre et la séquence des affichages peuvent différer des illustrations. Débit Vous pouvez télécharger des descriptions complètes et détaillées de nos produits dans la zone Produits de notre site www.zenner.com Puissance instantanée...
- Page 12 Niveau 3 Légende Appuyez brièvement sur le bouton (S), le plus souvent Type de sonde et emplacement d'installation pour naviguer vers le haut ou vers le bas.Lorsque l'on at- teint le dernier point du menu, Numéro de type on remonte automatiquement au premier point (boucle).
