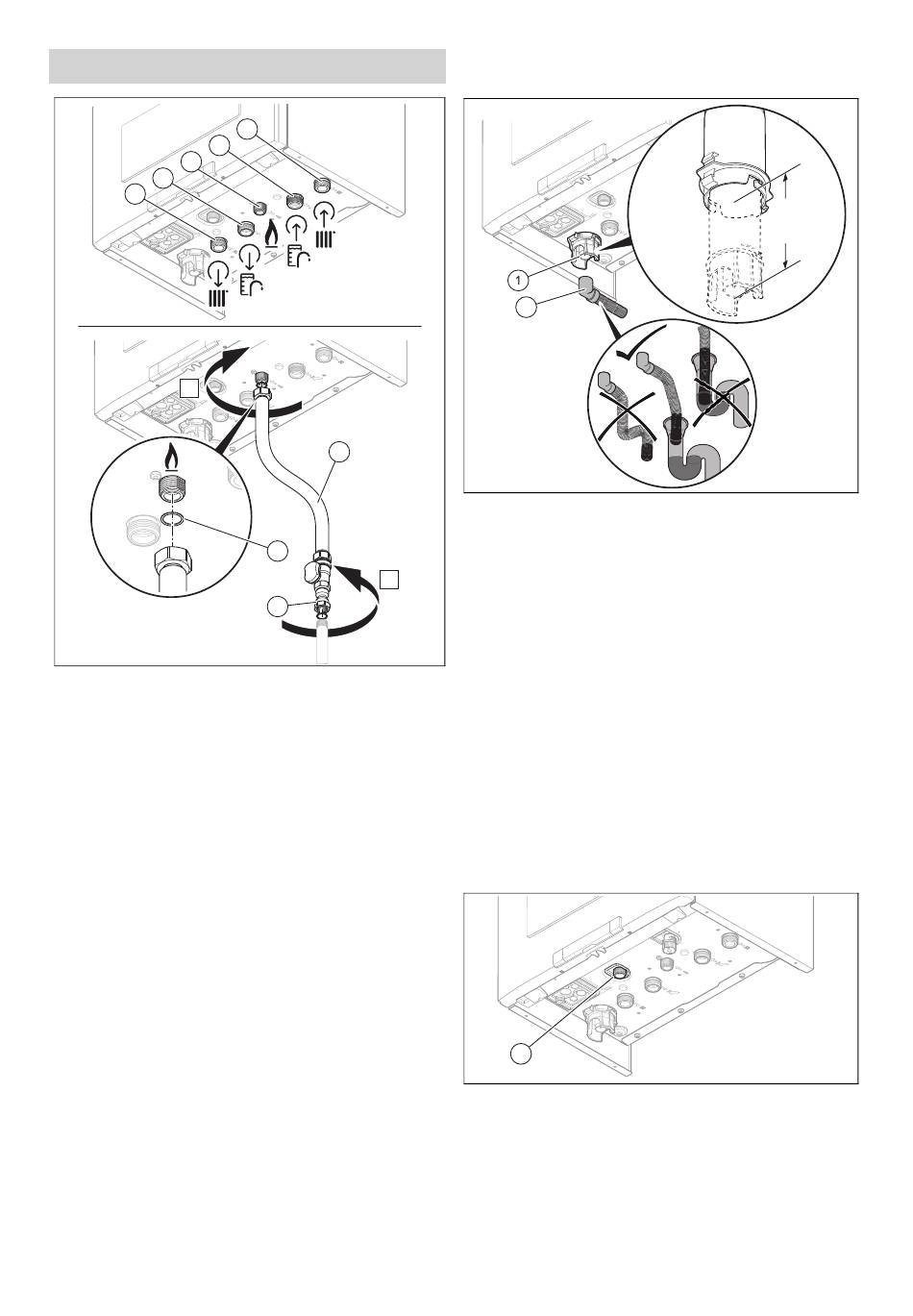

Condition: Produit avec mode chauffage uniquement raccordé à un ballon
d'eau chaude sanitaire
4
3
2
1
A
1
Raccord du départ
chauffage, G3/4
2
Raccord du départ vers
le ballon d'eau chaude
sanitaire, G3/4
3
Raccord gaz, G1/2
4
Raccord du retour du
ballon d'eau chaude
sanitaire, G3/4
▶
Procédez aux raccordements d'eau et de gaz conformé-
ment aux normes en vigueur.
▶
Commencez par raccorder le tube de gaz (6) à la chau-
dière. Utilisez un joint plat (7).
▶
Raccordez ensuite le robinet d'arrêt du gaz (8) du tube
de gaz au raccord de gaz.
1.
Purgez la conduite de gaz avant la mise en service.
2.
Vérifiez l'étanchéité des raccordements.
3.
Vérifiez que toute la conduite de gaz est bien étanche,
dans les règles de l'art.
0020231689_02 ecoTEC pure Notice d'installation et de maintenance
5
6
7
B
8
5
Raccord du retour
chauffage, G3/4
6
Tube de gaz (non
inclus dans le contenu
de la livraison)
7
Joint plat (non inclus
dans le contenu de la
livraison)
8
Robinet d'arrêt du gaz
du tube de gaz
5.3
Raccordement de la conduite d'évacuation
des condensats
2
▶
Respectez les présentes instructions, les directives ju-
ridiques et les réglementations locales se rapportant à
l'évacuation des condensats.
▶
Utilisez du PVC ou toute autre matière appropriée pour
évacuer les condensats qui ne sont pas neutralisés.
▶
Si vous ne pouvez pas garantir que les matériaux de la
conduite d'écoulement des condensats sont appropriés,
alors installez un système permettant de neutraliser les
condensats.
▶
Assurez-vous que la conduite d'écoulement des conden-
sats n'est pas connectée d'une manière étanche à la
conduite flexible d'écoulement des condensats.
▶
Raccordez le siphon des condensats (1). Utilisez pour
cela le tuyau d'évacuation des condensats (2) fourni.
▶
Connectez une conduite d'écoulement des condensats
non fournie à la conduite flexible d'écoulement des
condensats (2).
5.4
Montage du tube d'évacuation sur la
soupape de sécurité
1
1.
Assurez-vous que la canalisation est visible.
2.
Connectez la soupape de sécurité (1).
◁
Le dispositif devra permettre de voir l'écoulement de
l'eau.
3.
Faites en sorte que personne ne puisse être blessé
ni aucun composant électrique endommagé en cas
d'écoulement d'eau, d'échappement de vapeur ou
d'inondation.
Installation 5
.
m i n
1 8 0
15
