9
Traversée murale du
conduit du système
ventouse
A = voir gabarit de
montage (conduit du
système ventouse
⌀ 60/100 mm)
A = 235 mm (conduit
du système ventouse
⌀ 80/125 mm)
A = 220 mm (conduit
du système ventouse
⌀ 80/80 mm)
Reportez-vous au gabarit de montage fourni pour connaître
la cote A.
4.4

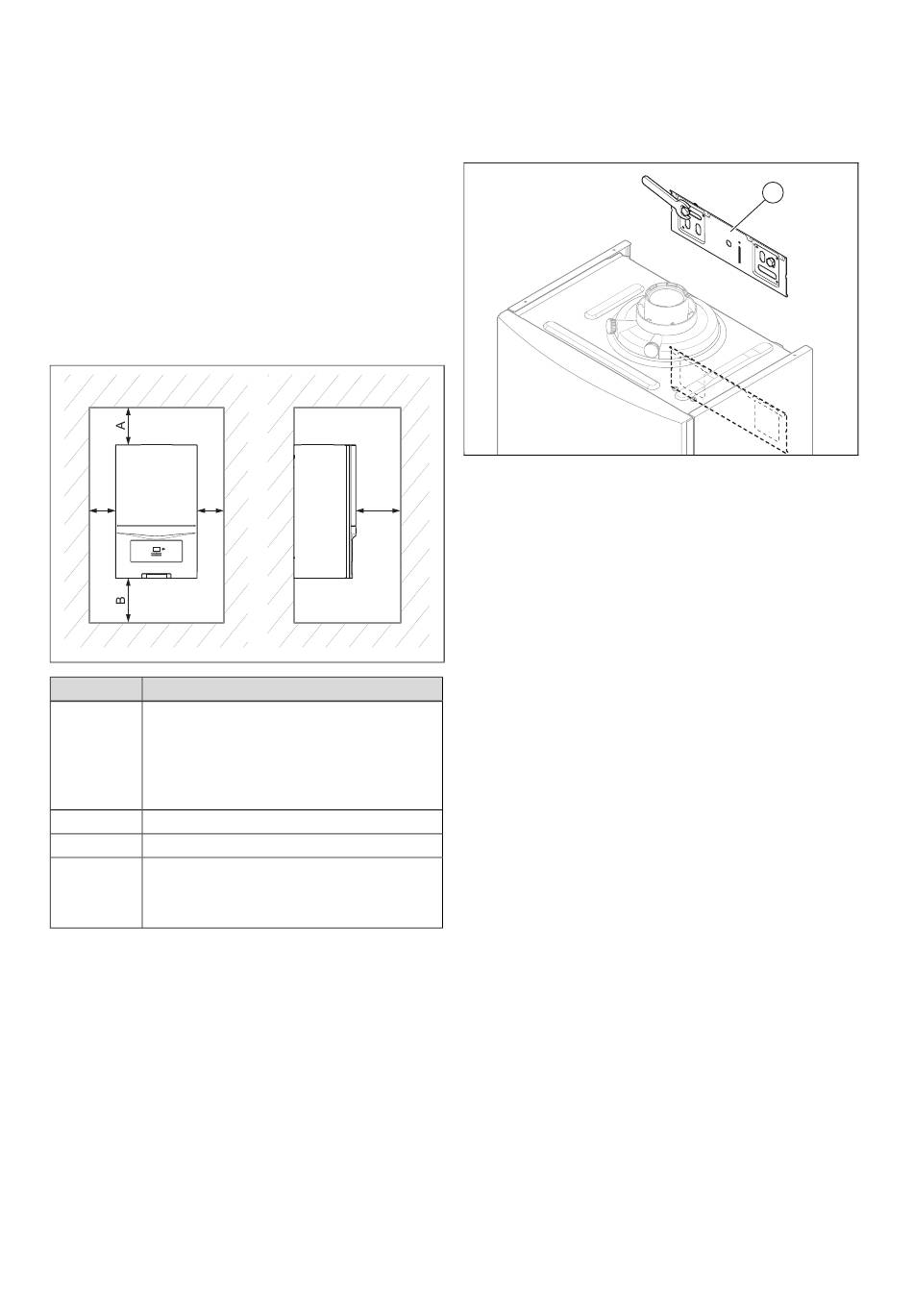

Distances minimales
C
C
A
165 mm : conduit du système ventouse
⌀ 60/100 mm
275 mm : conduit du système ventouse
⌀ 80/125 mm
300 mm : conduit du système ventouse
⌀ 80/80 mm
B
180 mm ; cote optimale env. 250 mm
C
5 mm ; cote optimale env. 50 mm
D
Écart de 500 mm devant le générateur de cha-
leur, afin de faciliter l'accès pour les travaux de
maintenance (correspondant à l'ouverture d'une
porte).
4.5
Distances par rapport à des composants
inflammables
Il n'est pas nécessaire de prévoir une distance supérieure
à l'écart minimal (voir page) entre le produit et des compo-
sants en matériaux inflammables.
0020231689_02 ecoTEC pure Notice d'installation et de maintenance
10
Support de produit
11
Bouchon (raccord non
utilisé), pour un produit
avec mode chauffage
uniquement
12
Raccordement enton-
noir d'évacuation/siphon
de condensats R1
13
Raccordement du
conduit du système
ventouse
D
Distance minimale
4.6
Utilisation du gabarit de montage
▶
Servez-vous du gabarit de montage pour définir l'empla-
cement des trous à percer et des ouvertures à pratiquer.
4.7
Suspendez le produit.
1.
Vérifiez la capacité de charge du mur.
2.
Tenez compte du poids total du produit.
3.
Utilisez exclusivement du matériel de fixation adapté à
la nature du mur.
4.
Si nécessaire, prévoyez un dispositif de suspension
adapté sur place.
5.
Suspendez le produit comme indiqué.
Montage 4
1
11
