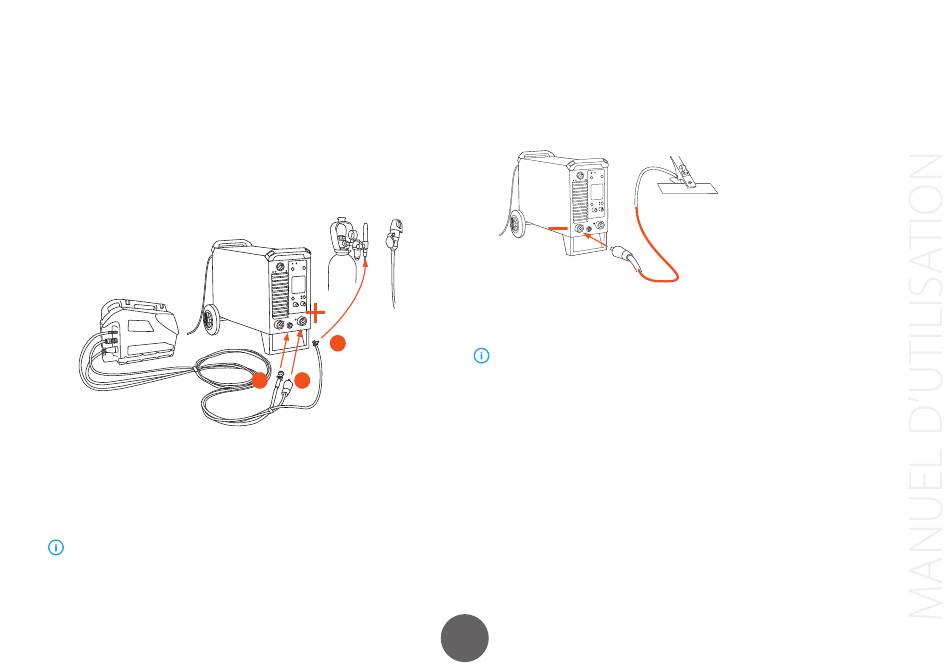

3.4.2 Raccordement du dévidoir
Les connecteurs du faisceau et du câble de commande entre le poste à souder et le
dévidoir se trouvent en face avant de l'appareil.
Pour raccorder le dévidoir au poste à souder, procédez comme suit :
1.
Raccordez le câble du courant de soudage du dévidoir au connecteur positif (+)
du poste à souder. Serrez le connecteur en poussant dans le sens horaire, puis
verrouillez-le.
2.
Raccordez le câble de commande du dévidoir au connecteur de commande du
poste à souder.
3.
Raccordez le tuyau du gaz de protection à la bouteille de gaz ou au système de
distribution du gaz de protection.
Normalement, le dévidoir doit être relié au pôle positif (+). Cependant, avec certains
fils d'apport et gaz de protection, il est nécessaire de connecter le dévidoir au pôle négatif
(-) et le câble de masse au pôle positif.
3
1
2
© Kemppi Oy 2018
3.4.3 Raccordement du câble de masse
Raccordez le câble de masse au connecteur négatif (–). Serrer le connecteur en poussant
dans le sens horaire, puis le verrouiller.
Raccordez l'autre extrémité du câble de masse à la pièce à souder.
Avant de fixer la pince de masse à la pièce ouvrée, ne pas oublier de nettoyer la surface
de la pièce afin de laisser passer correctement le courant de retour.
7
X3 MIG Welder
1843
