Annexe I : Fonctionnement parallèle
1. Introduction
Le chargeur-convertisseur G1 de 5 kW peut être utilisé en parallèle avec deux modes de fonctionnement
différents.
3. Fonctionnement parallèle monophasé avec jusqu'à 9 appareils. La puissance de sortie maximale prise en
charge est de 45 KW.
4. Au maximum, neuf appareils fonctionnent ensemble pour prendre en charge l'équipement triphasé. Sept
appareils prennent en charge une phase maximum. La puissance de sortie maximale prise en charge est de
45 KW, une phase pouvant atteindre jusqu'à 35 KW.
REMARQUE : Cet appareil s'accompagne d'un câble de courant partagé et d'un câble parallèle ; le
convertisseur prend en charge le fonctionnement en parallèle par défaut. Vous pouvez ignorer la section 2. Si
tel n'est pas le cas, veuillez acheter un kit parallèle et faire installer l'appareil par un technicien qualifié chez
votre revendeur local selon les instructions suivantes.

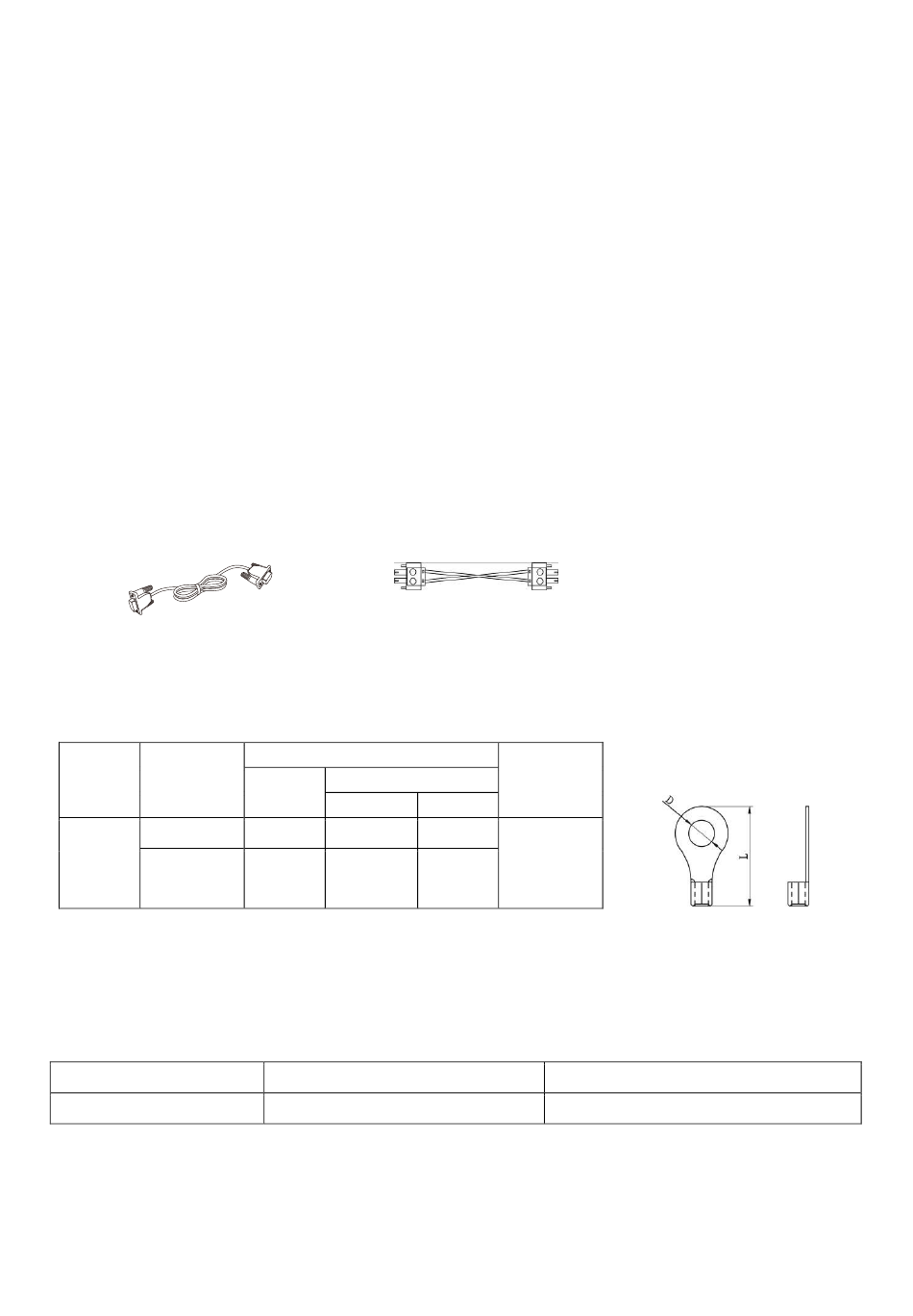

2. Contenu de la boîte
Vous trouverez les éléments suivants dans le kit parallèle :
Câble de communication parallèle
3. Connexion du câblage
La taille de câble pour chaque convertisseur est indiquée ci-dessous :
3.1 Taille recommandée pour le câble de la batterie et la borne pour chaque convertisseur :
Taille de
Modèle
fil
1*4 AWG
G1 5 KW
2*8 AWG
MISE EN GARDE : Veillez à ce que la longueur de tous les câbles de batterie soit identique. À défaut, il y aura
une différence de tension entre le convertisseur et la batterie, ce qui peut empêcher le fonctionnement des
convertisseurs en parallèle
3.2 Taille de câble recommandée pour l'entrée et la sortie CA de chaque convertisseur :
Modèle
G1 5 KW
Vous devez connecter les câbles de chaque convertisseur. Prenez l'exemple des câbles de batterie : Vous devez
utiliser un connecteur ou une barre omnibus comme raccord pour connecter les câbles de batterie, puis le
connecter au bornier de la batterie. La taille du câble utilisé pour le raccord à la batterie doit être X fois la taille
66
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 08 18 AA 59 203 14
Câble de partage de courant
Cosse à anneau
Dimensions
Câble
2
mm
D (mm)
25 6,4
16 6,4
N° AWG/mm2
8 AWG/10 mm2
Valeur de
couple
L (mm)
33,2
2 ~ 3 Nm
29,2
Cosse à anneau :
Couple
1,4 ~ 1,6 Nm
