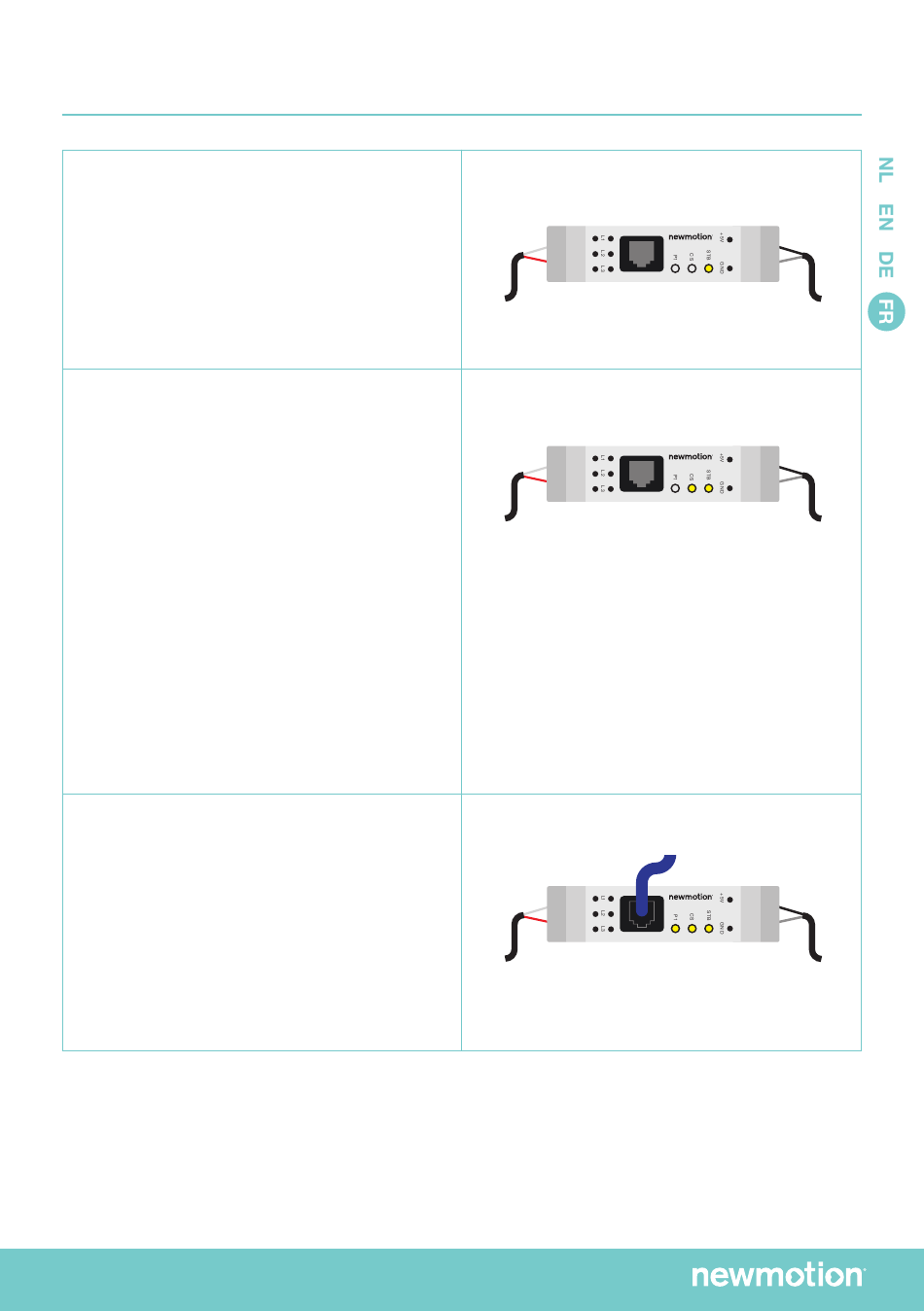

FONCTIONNALITÉ DES LED
LED PWR
La LED PWR s'allume à partir du moment
où l'appareil est mis sous tension. Si la
LED ne s'allume pas, il est recommandé
de vérifier d'abord l'alimentation électrique,
et que l'adaptateur d'alimentation est
correctement branché.
LED CS
La LED de détection de courant CS affiche
le courant réel mesuré de l'électricité totale.
La LED clignote chaque seconde. La LED
clignote 20 ms par ampère de courant
+5V
GND
cumulé.
STB
CS
P1
Par exemple, si la somme des courants L1,
L2 et L3 est de 10 A, alors cette LED s'allume
200 ms par seconde, et s'éteint 800 ms par
L1
L2
L3
seconde. À partir d'un courant total >=50 A,
la LED reste continuellement allumée.
Pour vérifier qu'un courant est bien en
cours de mesure, l'installateur peut utiliser
cette LED.
LED P1
La LED P1 s'allume dès que la
communication avec un appareil P1 devient
active. Pour obtenir une communication
fonctionnelle, le module doit être connecté
à la borne de recharge NewMotion Home
Advanced avec une fonctionnalité P1
active, via un câble RJ12.
P-18 | FRANÇAIS | 0243NM11INT02
+5V
GND
STB
CS
P1
+5V
GND
L1
L2
L3
STB
CS
P1
L1
L2
L3
