INSTALLATION

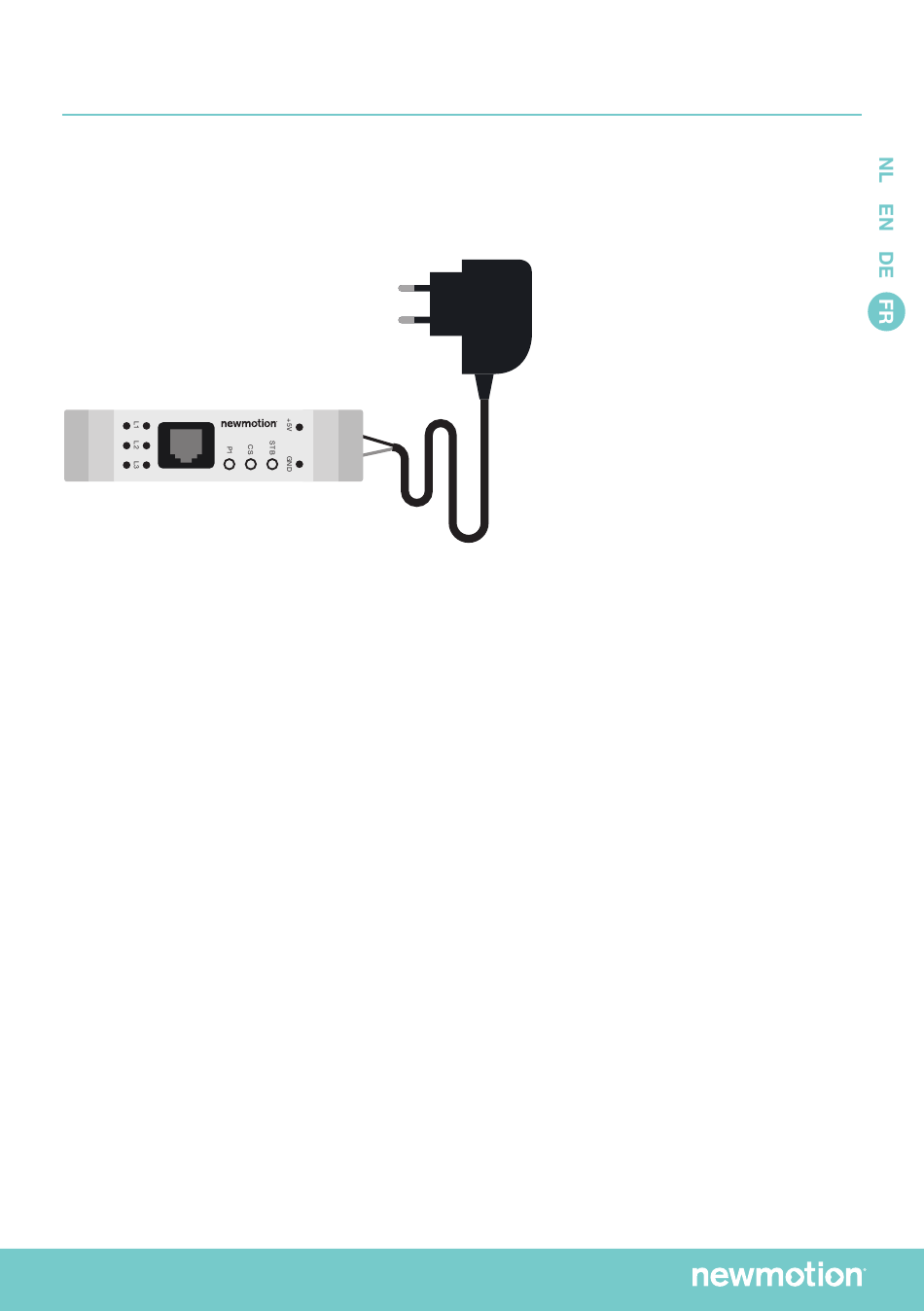

Le module de mesure de courant doit être alimenté comme indiqué sur l'étiquette frontale :
1.
L'adaptateur d'alimentation externe est connecté à deux bornes extérieures
sur le haut du module.
La polarité est importante ! 1 des 2 fils d'adaptateur d'alimentation a une rayure blanche.
Remarque :
Le fil rayé blanc de l'adaptateur d'alimentation doit être connecté à la borne de terre (GND) sur le
module. Le fil noir deest l'adaptateur d'alimentation de terre et doit donc être connecté à la borne+5 V
sur le module. Le bornier du milieu n'est pas utilisée.
2.
Transformateurs de courant (TC) : Jusqu'à trois TC peuvent être connectés au module.
Les connexions se trouvent en dessous du module, et sont étiquetées L1, L2
et L3 sur l'étiquette frontale. Chaque fil TC peut être monté l'un au-dessus de l'autre.
Bien que chaque tête de mesure soit fournie avec 2 fils de couleurs différentes,
la polarité de la connexion n'est pas importante.
3.
Les TC connectés à la borne L1 (respectivement L2 et L3) doivent être connectés
à la phase 1 de la maison (respectivement L2 et L3). Des flèches sont affichées
sur le TC, mais la direction n'est pas importante.
P-16 | FRANÇAIS | 0243NM11INT02
