INSTALLATION
Das Stromsensor-Modul ist wie auf dem Etikett an der Vorderseite angegeben anzuschließen:
1.

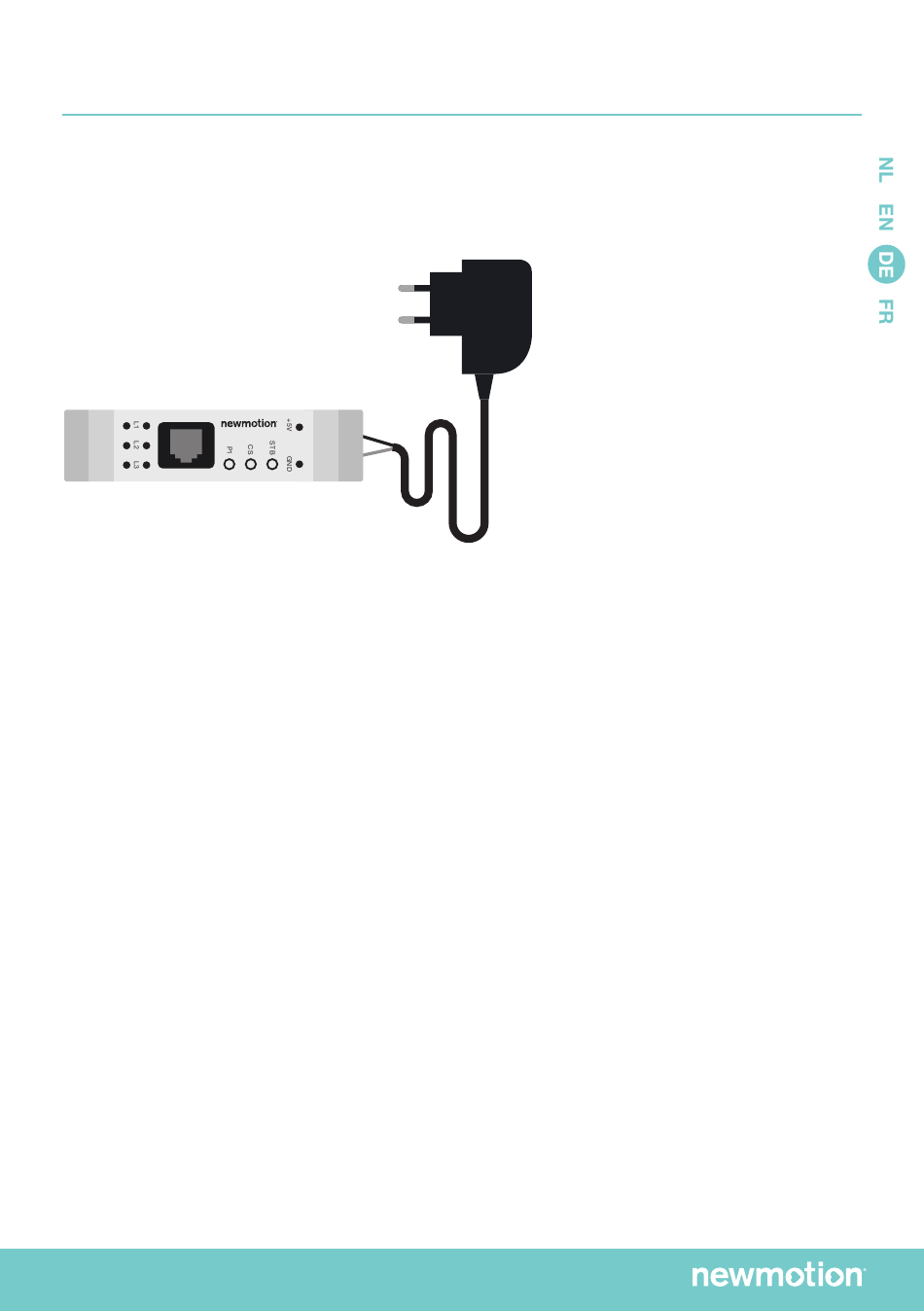

Das externe Netzteil wird mit den beiden äußeren Anschlüssen an der Oberseite des
Moduls verbunden.
Beachten Sie die Polarität! Eines der beiden Netzteilkabel hat eine gestrichelte weiße Linie.
Hinweis:
Das ist das Massekabel des Netzteils und muss daher mit dem Masse-Stecker (rechts) des Moduls
verbunden werden. Das andere Kabel ist das +5-V-Kabel und wird mit dem +5-V-Pin (links) am Modul
verbunden. Der mittlere Stecker ist nicht belegt.
2.
Die Stromwandler: Bis zu 3 Stromwandler- Messköpfe können an das Gerät
angeschlossen werden. Die Anschlüsse an der Unterseite des Moduls sind am Etikett
auf der Vorderseite als L1, L2 und L3 gekennzeichnet. Die Stromwandlerkabel können
übereinander angebracht werden. Die Messköpfe haben zwar Anschlüsse in zwei
verschiedenen Farben, doch die Polarität der Verbindung spielt keine Rolle.
3.
Die Stromwandler an L1, L2 und L3 müssen in der richtigen Reihenfolge an
die erste, zweite und dritte Phase des Hausstromkreises angeschlossen werden.
Die Richtungspfeile auf den Stromwandlern spielen keine Rolle.
4.
Die Stromwandler an L1, L2 und L3 müssen in der richtigen Reihenfolge an die erste,
zweite und dritte Phase des Hausstromkreises angeschlossen werden. Bei einer
einphasigen Installation der Ladesäule sollte der L1-Messkopf mit der, zum L1 des
Anschlussblocks verbundenen Leitung, übereinstimmen.
P-12 | DEUTSCH | 0243NM11INT02
