Installation
fumée, de CO, de fumée/CO 2-en-1, de chaleur, etc.). Cet
avertisseur de fumée/CO combiné est considéré comme un
avertisseur de fumée si l'on établit le nombre maximal
d'appareils sur une ligne d'interconnexion. Lorsque 18
avertisseurs sont interconnectés, il demeure possible
d'interconnecter jusqu'à 6 dispositifs de signalisation à distance
et/ou modules à relais (consultez la page 16 pour obtenir plus
de détails au sujet des dispositifs d'interconnexion Kidde).
• La distance maximale d'un système multiponctuel sur laquelle
peut s'étendre le câblage, à partir du premier jusqu'au dernier
appareil installé, équivaut à 305 m (1000 pi) de longueur.
• La figure 1 ci-dessous illustre comment le câblage
d'interconnexion fonctionne. Une mauvaise connexion risque
d'endommager l'avertisseur, d'empêcher le système de
fonctionner ou de causer des chocs électriques.
• Assurez-vous que les avertisseurs sont raccordés à une ligne
électrique continue, non commutée.
REMARQUE : Utilisez un fil électrique domestique standard
approuvé par la CSA (tel que les règlements de votre région le
permettent) disponible dans les magasins de matériel électrique
et dans la plupart des quincailleries.

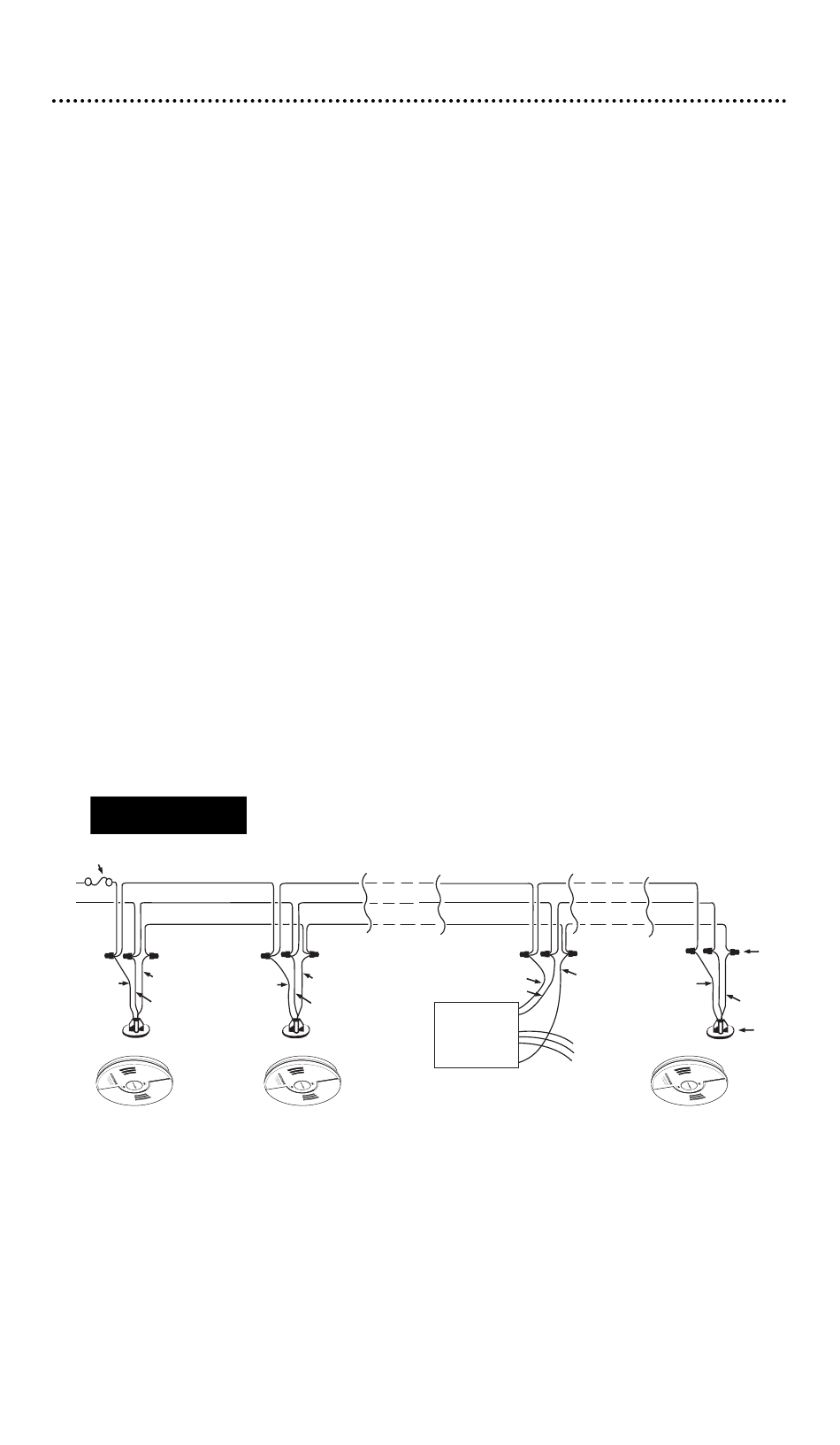

FIGURE 1
FUSIBLE OU DISJONCTEUR
L
N
ROUGE
NOIR
BLANC
1
IMPORTANT: Cet appareil est uniquement approuvé pour
s'interconnecter à la gamme de produits Kidde. Il ne peut
convenir à aucune autre marque de produit.
Fils de l'attache-câble de l'avertisseur:
Noir Raccordé à la ligne sous tension du CA.
Blanc Raccordé à la ligne neutre du CA.
Rouge Raccordé aux lignes d'interconnexion (fils rouges)
des autres appareils s'il s'agit ici de mettre un
système multiponctuel en place.
SYSTÈME DE CÂBLAGE MULTIPONCTUEL
ROUGE
NOIR
BLANC
2
NOIR
BLANC
Dispositif
compatible
(consultez la
page 16)
Accessoires optionnels
ROUGE
NOIR
ATTACHE-CABLE
À CONNEXION
RAPIDE
24
ROUGE
BLANC
13
